* Hoge helderheid SAN'AN SMD2835-LEDs, LIFUD/BOKE/AGT High PF Flicker-free Driver DIP Switch Power Adjustment Optioneel;
* Voor een waterdruk van 100 bar (± 1450 psi) en een temperatuur van 80 °C.
* IP69K PMMA IK06 Anti-ammoniak/UV/PC IK10 Anti-UV bescherming;;
* 120°/ 200°/ 280°/ 360° straalhoek optioneel;
*Eenvoudige of dubbele bedrading kan worden verbonden.
* Meerdere installaties: ophanging, wandmontage, magnetische houder;
* Verscheidene intelligente besturing: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood;
* geen UV- of IR-straling en volledig vrij van kwik;
* L80/B10 @ 61.000h;
* Op maat gemaakt voor speciale projecten;
Opties:
> Bestuurder: / TRIDONIC / BOKE Niet-SELV bestuurder.
> Besturing en dimming: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Emergency;
> 120°/ 200°/ 280°/ 360° lichthoek optioneel;
> Installatie: ophanging, wandmontage, magnetische houder;
> Materiaal: PC/PMMA optioneel;
> Vervanging van fluorescerende NCF;

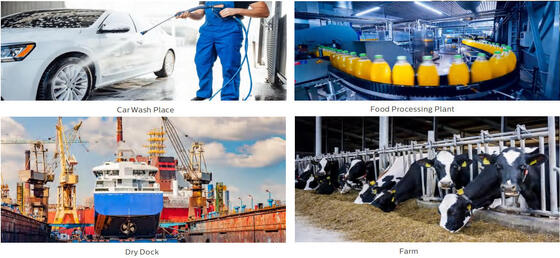

> Voedselverwerkingsbedrijf;
> chemische installaties;
> Animal Stable Warehouse;
> Autowasruimte;
> Plaatsen buiten en binnen;
| Algemeen systeem |
| Materiaal van de behuizing: PC/PMMA volgens de UNE-EN-norm ISO 21305-1:2020, onder UV-filter voorwaardelijk ((IK10) |
| Diffusormateriaal: Extrudeerd PC/PMMA volgens de UNE-EN-norm ISO 21305-1:2020, UV-filter voorwaardelijk ((IK10) |
| Kleur van de behuizing: Wit (RAL9016), andere kleuren optioneel |
| Gaskets voor het afdichten: siliconenfoom |
LED's Thermische dissipatie: door middel van het lichaam van de 6063 AL-verlichting zonder vinnen, zonder geleidende vloeistoffen.
het thermisch contact met de LED-modules te waarborgen door middel van een loodvrije soldeerpasta met een hoge geleidbaarheid |
|
Anticondensatie: drukbalansventiel om vochtvrijheid te waarborgen, condensatie te voorkomen en de armature te onderhouden
IP-dichtheid
|
| Afwerking: elektrostatisch gespoten en in de oven gesublimeerd. |
| Aanbevolen hoogte: 2 - 8 meter |
| Onderhoud: Eindkap met schroef voor de installatie |
| Bestuurder: constante stroom, ingebed in de armature, vooraf bedraad |
| Dimming Control: ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| IP (inbraakbescherming): IP67 / IP69K |
| IK (inslagweerstand): IK10 |
| Beschermingsklasse: klasse I |
| Glow Wire: 850°C (minder dan 30 graden) |
| Kabelklier: M20-kabelklier (Nylon of SS304/316-kabelklier optioneel) |
| Installatie: Plafond gemonteerd. Suspensie. Magnetisch gemonteerd. Draaibaar muur gemonteerd. |
| Slimme functie: PIR sensor microwave sensor noodgeval |
| Elektrisch systeem |
| 3x1.5mm2 5x1.5mm2 3x2.5mm2 5x2.5mm2 bedrading via optie |
| Hoofdspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥ 0.96 |
| Totale harmonische vervorming (THD): < 10% |
| Uitvoertype: niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: < 1% |
| Stroboscopisch zichtbaarheidsmeting (SVM): <0.4 |
| Perceptibiliteit van stroboscopische effecten (Pst): < 1 |
| Terminalverbinding: snelle schroefkop-eindkap voor gemakkelijke bedrading |
| Verlichtingsapparatuur Vermogen B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via LSS-circuitbreakers 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometrisch systeem |
| LED's: SMD2835 (1W) |
| CCT (gecorreleerde kleurtemperatuur): Single CCT (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Color Rendering Index): > 80Ra voor standaard (> 90Ra voor een hoger CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| EEG (klasse energie-efficiëntie): A++ |
| SDCM (Standaarddeviatie van kleurmatching): < 5 (SDCM< 3 optioneel) |
|
UGR (4H, 8H): 24,9 (kruis)
23.4 (langslijn)
|
| Straalhoek: 120°. 280°. 360° optioneel. |
| Gemiddelde levensduur van de verlichting: 61.000 uur (L80B10) |
| Lumenbehoud bij e.o.l. > 70% |
| Lichtefficiëntie: 130LPW (PROLine) |
| Lange 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominaal vermogen: 20W 30W 30W 40W 40W 60W |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm 5,200lm 7,800lm |
Leverde lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm 6.400lm 9.600lm |
| Operatietoestand |
| Operatietemperatuur/vochtigheid: -20~+60°C (-4°F~140°F) / 5~85% RH, niet gecondenseerd |
| Bergingstemperatuur / vochtigheid: -40~ +80°C (-40°F~ 176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde LED-gebruiksduur L90B10: ≥0.96 |
| Nominale levensduur (Tp < 70°C): tot 100.000 uur |
| Vervoerder MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Trillingsbestand: 10~500Hz,5G 12min / 1cyclus,periode 72min. Elk langs de X,Y,Z-assen |
| Geluid: < 25 dB (30 cm afstand, normale werking) |
| Garantie: 5 jaar |
| Certificeringen |
| Global Certificate: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. |
| Veiligheidsrichtlijnen: EN 60598-1. |
| EMC richtlijnen: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Andere richtlijnen: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Lichtstroomvertrouwen, vermogenstolerantie en kleurtemperatuurvertrouwen ±5%, 5000K en CRl> 80.
* De lichtstraling, de lichtintensiteitsverdeling en de lichtdoeltreffendheid zijn onderzocht overeenkomstig de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over de lichtstromen en de vermogens voor de afzonderlijke index is vermeld op het productgegevensblad.
* De waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, op basis van 4000K/80Ra, 10% hoger rendement bij 70Ra
Plafondmontage:
Boor een schroefgat in het plafond. Bevestig de clip met een schroef in het plafond. Klik met de hand stevig op de armature.

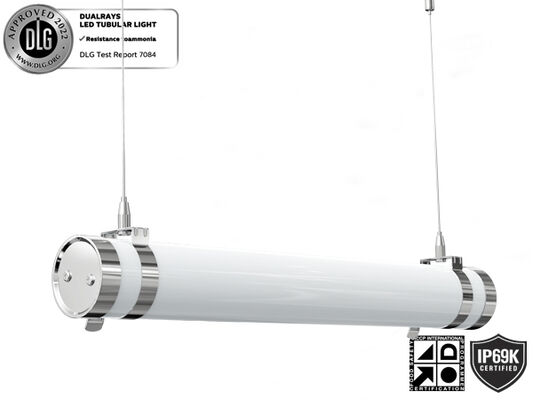

Verwijdering:
Drilling schroef gat op het plafond. Klik in de armature met de hand strak, Installeer Fix de bevestiging haak in het plafond, en
de clip. en pas dan de lengte van de ophangingstoestellen aan.
Draaibaar plafondmontage:
Boor een schroefgat in het plafond, klik op de armature met clips, draai de hoek op aanvraag.

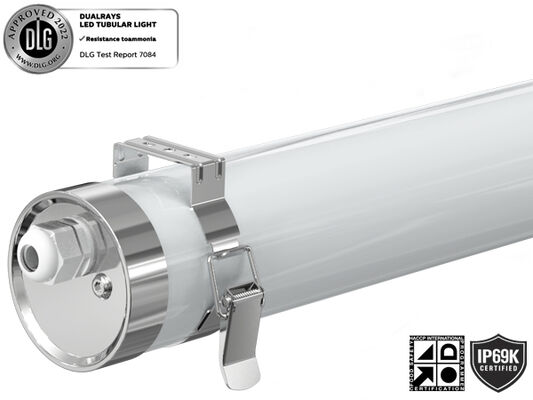

Magnetische bevestiging:
Haal de 2PCS clips met magnetische ringen Klik in de armature met magnetische clips Bevestig de armature op metalen ((Fe, Ni, Co) of
De verpakking van het onderdeel wordt met de hand strak aan de oppervlakte van het legeringsobject gelegd, indien nodig.

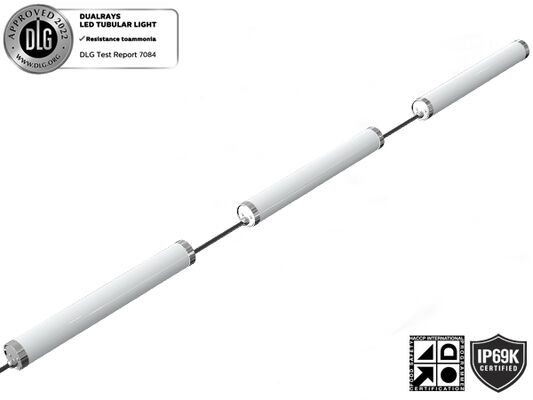

Verbindbaar:
| Lengte/mmInnerlijke doos Buitenste doos QTY ◄/CTN-eenheid N.W. G.W./Doos |
| 600 733x93x93mm 748x294x304mm 9PCS 1.4Kg 13.2Kg |
| 1200 1333x93x93mm 1348x294x304mm 9PCS 2.1Kg 19.8Kg |
| 1500 1633x93x93mm 1648x294x304mm 9PCS 2.8Kg 26.4Kg |
Lees alle onderstaande instructies voor de installatie:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomvoorziening is uitgeschakeld voor de installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de nationale elektrische code en de overeenkomstige lokale codes.
* Verpakkingen uitpakken en de lamp zorgvuldig onderzoeken, eventuele beschadigingen melden en alle verpakkingsmaterialen opslaan indien een deel van het product tijdens het vervoer is beschadigd.
* Gebruik de lamp niet als deze beschadigd is!
Verklaring:
Volgens de internationale standaard van LED-verlichting,hier DUALRAYS officieel beweert dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten mag alleen worden toegepast op binnenshuis of semi-buiten neutrale omgevingOndertussen belooft DUALRAYS volledige garantie voor de producten.
Een toepassing in een zware omgeving, met inbegrip van hoge/lage temperatuur, hoge luchtvochtigheid, hoge zoutgehalte, hoge ammoniakgehalte, enz., is niet toegestaan zonder officiële bevestiging van de fabrikant.Als er misbruik plaatsvindt, is de garantie niet langer gegarandeerd.
