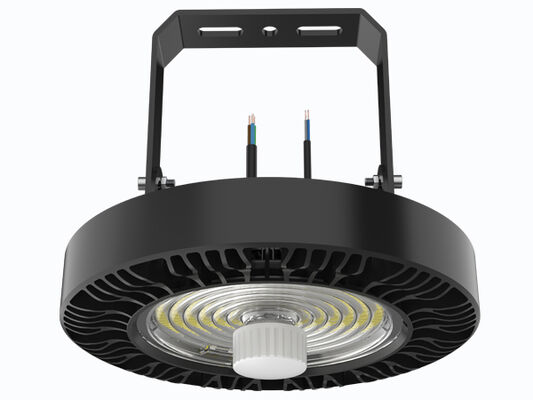

* ADC12 Die-Casting Al,Integrally Mold Forging,Excellent Thermal Conductivity;
* SAN'AN / LUMILEDS High Brightness SMD2835 LEDs, DUALRAYS Eigen ontwikkelde stuurprogramma of SOSEN / stuurprogramma optioneel;
* IP65 / IK08 bescherming;
* 60°/90°/120° lichthoek optioneel;
* a. met een vermogen van meer dan 10 W;
*Meerdere installaties: loophanging, plafondmontage, wandmontage;
* Verscheidene intelligente besturing: 1-10V, Motion sensor,Daylight sensor,Zigbee en Emergency;
* 3 CCT facultatief (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Schakelvermogen als standaard ((100%-80%-60%);
* geen UV- of IR-straling en volledig vrij van kwik;
* L80/B10 @ 61.000h;
* Op maat gemaakt voor speciale projecten;
Opties:
> Bestuurder: DUALRAYS Eigen ontwikkelde ingebouwde bestuurder,slim ontwerp,duurzaam en compact.
>3 CCT facultatief;
> DIP-schakelvermogen (100%-80%-60%);
> Besturing en dimming:1-10V, bewegingssensor, daglichtsensor, Zigbee en Nood;

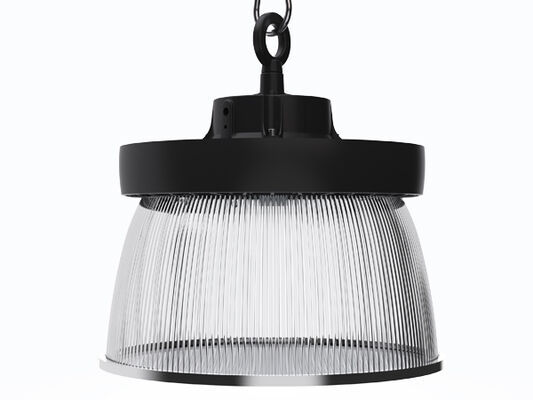

> Reflector: PC-reflector met / zonder deksel.
> Installatie:Loophanging, plafondmontage, wandmontage;
> Vervanging van traditionele HID- of MH-lichtbron;
> Fabriekshallen en productiegebieden;
> magazijnen en logistieke hallen;
> Hardwarewinkels en megastores;
> Stadions en andere sportfaciliteiten;
> Vervanging van traditionele lampen;
| Vermogen/W Grootte A / mm Grootte B / mm Grootte C / mm Grootte D / mm Grootte E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Algemeen systeem |
Materiaal van de behuizing: aluminium met hoge druk ADC12 met gietgiet EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 volgens de norm UNE EN 1706 met poederlaag |
| Diffusermateriaal: geïnjecteerde PC volgens de UNE-EN ISO 294-2:2019-norm, UV-filter voorwaardelijk ((IK08) |
| Kleur van de behuizing: metalen zwart (RAL9017), andere kleuren optioneel |
| Gaskets voor het afdichten: silicaanschuim |
|
LED's Thermische dissipatie: door middel van een ADC12 AL-verlichtingsapparaat zonder vinnen, zonder geleidende vloeistoffen.
het thermisch contact met de LED-modules te waarborgen door middel van een loodvrije soldeerpasta met een hoge geleidbaarheid
|
|
Optisch systeem: optieke lens, PC/alu-reflector optioneel
|
Afwerking: Polyester poederverfcoating, elektrostatisch gespoten en in de oven gesublimeerd, bestand tegen
corrosie |
| Aanbevolen hoogte: 5 - 15 meter |
| Onderhoud: LED niet vervangbaar, bestuurder vervangbaar |
| Bestuurder: constante stroom met optionele vermogen, instelbaar via een DIP-schakelaar, ingebed in de armature, vooraf bedraad |
| Dimming Control: ON-OFF 1-10V dimming DALI-2 Zigbee |
| IP (inbraakbescherming): IP65 |
| IK (inslagweerstand): IK08 |
| Beschermingsklasse: klasse I |
| Glow Wire: 750°C (minder dan 30 graden) |
| Kabelklier: Plastic M20x1.5 IP68 Plastic M25x1.5 IP68 (optioneel) |
| Installatie: Loop Hanging. |
Slimme functie: PIR-sensor met daglichtdrempel
oogst in noodgeval |
| Opwaartse lichtverhouding: ULOR 0 |
| Vermogen van het licht om naar beneden te gaan: DLOR 100% |
| Elektrisch systeem |
| Elektrische aansluiting: 0,3 m 3 * 1,0 mm2 als standaard, maximaal 3x2,5 mm2 + 2x1,5 mm2 dimmerdraad, vrije draadpunten,op maat gemaakte lengte draad met optie EU/AU/US plug |
| Hoofdspanning: 100~277VAC/ 50/60Hz, 140-280VDC |
| Vermogensfactor (PF): ≥ 0.97 |
| Totale harmonische vervorming (THD): < 20% |
| Overspanningsbescherming: DM: 6kV,CM: 6kV,criterium B |
SPD (optioneel): Type 2, 10kV en 20kA transiënt overspanningsbeschermer.
met een vermogen van meer dan 50 W, |
| Uitvoertype: niet-SELV (niet-geïsoleerd) |
|
Flikkerfactor: < 1% waarneming van stroboscopische effecten (Pst) < 1
|
| Stroboscopisch zichtbaarheidsmeting (SVM): <0.4 |
| Perceptibiliteit van stroboscopische effecten (Pst): < 1 |
| Verlichtingsapparatuur Vermogen B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via LSS-circuitbreakers 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometrisch systeem |
| LED's: SMD2835 (1W) |
|
CCT (gecorreleerde kleurtemperatuur): Single CCT (3000K, 4000K, 5000K, 5700K, 6500K)
Drie-kleurig optioneel.
|
| CRI (Color Rendering Index): > 80Ra voor standaard (> 90Ra voor een hoger CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| EEG (klasse energie-efficiëntie): A++ |
| SDCM (Standaarddeviatie van kleurmatching): < 5 (SDCM< 3 optioneel) |
|
UGR (4H, 8H): 33,9 (Cross)
33.9 (langslijn)
|
| Straalhoek: 60°. 90°. 120° optioneel. |
| Gemiddelde levensduur van de verlichting: 61.000 uur (L80B10) |
| Onderhoud van het lumen bij e.o.l. > 70% |
| Lichtefficiëntie: 150LPW (PROLINE) |
| Nominaal vermogen: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) |
| Maximaal 15.000 ml Maximaal 22.500 ml Maximaal 30.000 ml |
|
Leverde lumens
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Operatietoestand |
| Operatietemperatuur/vochtigheid: -30~+60°C (-22°F~140°F) / 5~85% RH, niet gecondenseerd |
|
Bergingstemperatuur/vochtigheid: -30~+80°C (-22°F~176°F) / 5~85% RH, niet gecondenseerd
|
| Gemiddelde LED-gebruiksduur L80B10: ≥100.000 uur |
| Nominale levensduur (Tp < 70°C): tot 100.000 uur |
| Vervoerder MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Trillingsresistent: 10~500Hz,5G 12min / 1cyclus,periode 72min. Elk langs de as van X,Y,Z |
|
Geluid: < 25 dB (30 cm afstand, normale werking)
|
| Garantie: 5 jaar (verlengbaar tot 7 jaar) |
| Certificeringen |
| Global Certificate: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. |
| Veiligheidsrichtlijnen: EN 60598-1. |
| EMC richtlijnen: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Andere richtlijnen: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Lichtstroomvertrouwen, vermogenstolerantie en kleurtemperatuurvertrouwen ±5%, 5000K en CRl> 80.
* De lichtstraling, de lichtintensiteitsverdeling en de lichtdoeltreffendheid zijn onderzocht overeenkomstig de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over de lichtstromen en de vermogens voor de afzonderlijke index is vermeld op het productgegevensblad.
* De waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, op basis van 4000K/80Ra, 10% hoger rendement bij 70Ra
1Zet eerst de armature uit.
2. Verwijder voorzichtig de IP65-hoes met de hand.
3- Gebruik geen metaalgereedschap.
4Zet de IP65-dekking weer op zijn plaats.
5Zet de lamp aan.
Zet de stroom uit, verbind de AC-draad.
Dimmingverbinding (met dimbaar stuur)
1- Compatibel met 0-10V dimming.
2Verbind de draden zoals hierboven beschreven.
| Vermogen/W Inner Box Buiten karton QTY/CTN Unit N.W G.W/Karton |
| 100 295x115x298mm 615x308x320mm 5PCS 2,2kg 13,9kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.4kg 14.2kg |
| 150 295x115x298mm 615x308x320mm 5PCS 2.6Kg 14.6Kg |
Lees alle onderstaande instructies voor de installatie:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomvoorziening is uitgeschakeld voor de installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de nationale elektrische code en de overeenkomstige lokale codes.
* Verpakkingen uitpakken en de lamp zorgvuldig onderzoeken, eventuele beschadigingen melden en alle verpakkingsmaterialen opslaan indien een deel van het product tijdens het vervoer is beschadigd.
* Gebruik de lamp niet als deze beschadigd is!
Verklaring:
Volgens de internationale standaard van LED-verlichting,hier DUALRAYS officieel beweert dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten mag alleen worden toegepast op binnenshuis of semi-buiten neutrale omgevingOndertussen belooft DUALRAYS volledige garantie voor de producten.
Een toepassing in een zware omgeving, met inbegrip van hoge/lage temperatuur, hoge luchtvochtigheid, hoge zoutgehalte, hoge ammoniakgehalte, enz., is niet toegestaan zonder officiële bevestiging van de fabrikant.Als er misbruik plaatsvindt, is de garantie niet langer gegarandeerd.
