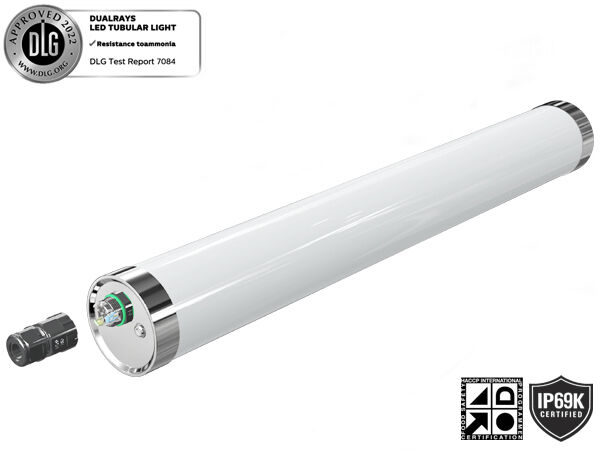

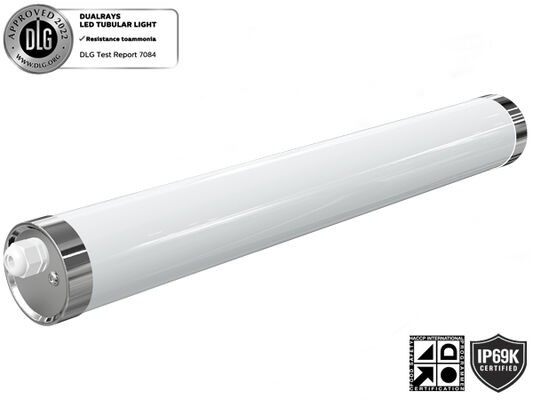

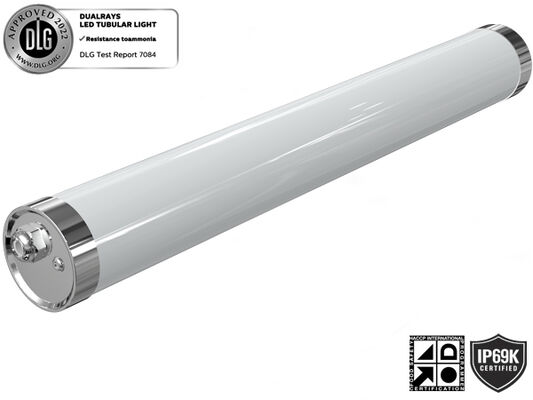

TB6 LED-buislicht - industriële bescherming IP69K IK10
De TB6 LED-buislicht is ontworpen om te weerstaan aan extreme omgevingsomstandigheden en betrouwbaar te werken in ruwe, chemisch veeleisende omgevingen.Gebouwd met prima materialen en robuust ontwerp, biedt deze armature uitzonderlijke weerstand tegen ammoniak, zwavelvervuiling en verschillende chemicaliën terwijl het de meeste desinfectie- en reinigingsmiddelen weerstaat.
Met IP69K-certificering voor volledige stofbescherming en hoogdrukreiniging, samen met DLG-certificering voor duurzaamheid van ammoniak in het milieu,dit licht is ideaal voor landbouw toepassingenHet biedt ook veilige verlichting in veeleisende industriële omgevingen, waaronder galvaniseringsinstallaties, bandenfabrieken, opslagruimtes,en plaatsen met verhoogde chemische concentratiesHet UV-bestendige materiaal zorgt voor een betrouwbare prestatie buiten.
Belangrijkste kenmerken en specificaties
- Hoge helderheid SAN'AN SMD2835 LED's met LIFUD/BOKE/AGT High PF Flicker-free Driver
- DIP-schakelaar-vermogensregeling optioneel
- Voor een waterdruk van 100 bar (1450 psi) en temperaturen tot 80 °C
- IP69K PMMA IK06 Anti-ammoniak/UV en PC IK10 Anti-UV bescherming
- Meerdere straalhoeken: 120°/200°/280°/360° optioneel
- Eenvoudige of dubbele bedrading
- Veelzijdige installatie: ophanging, wandmontage, magnetische houder
- Intelligente besturingsmogelijkheden: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood
- Geen UV- of IR-emissies, volledig vrij van kwik
- L80/B10 @ 61.000 uur levensduur
- Aanpassing voor speciale projecten
Beschikbare opties
- Bestuurder: TRIDONIC / BOKE Niet-SELV bestuurder
- Beheersing en dimming: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood
- Beamhoeken: 120°/200°/280°/360° facultatief
- Installatie: ophanging, wandmontage, magnetische houder
- Materiaal: PC/PMMA optioneel
Aanbevolen toepassingen
- Vervanging van fluorescerende NCF-verlichting
- Voedselverwerkingsinstallaties
- Chemische installaties
- Animal stable opslagplaatsen
- Autowasfaciliteiten
- Buiten- en binnenlocaties
Technische specificaties
Algemeen systeem
| Huismateriaal |
Extrudeerde PC/PMMA volgens UNE-EN ISO 21305-1:2020-norm, UV-filter voorwaardelijk (IK10) |
| Diffusermateriaal |
Extrudeerde PC/PMMA volgens UNE-EN ISO 21305-1:2020-norm, UV-filter voorwaardelijk (IK10) |
| Kleur van het huis |
Wit (RAL9016), andere kleuren optioneel |
| Verzegelpakkingen |
Silikonschuim |
| LED's Thermische dissipatie |
Door middel van een lichtkas zonder vinnen 6063 AL, zonder geleidende vloeistoffen. |
| Anti-condensatie |
Drukbalansventiel om vochtvrijheid te waarborgen, condensatie te voorkomen en IP-dichtheid te behouden |
| Afmaken. |
Elektrostatisch gespoten en in de oven gesublimeerd. |
| Aanbevolen hoogte |
2 - 8 meter |
| Onderhoud |
Eindkap met schroef voor installatie |
| Bestuurder |
Vaste stroom, ingebed in armaturen, vooraf bedraad |
| Dimmingcontrole |
ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| IP-classificatie |
IP67 / IP69K |
| IK-rating |
IK10 |
| Beschermingscategorie |
Klasse I |
| Glow draad |
850°C (minder dan 30°C) |
| Kabelklier |
M20-kabelklier (Nylon of SS304/316-kabelklier optioneel) |
| Installatie |
Plafond gemonteerd. Suspensie gemonteerd. Magnetisch gemonteerd. |

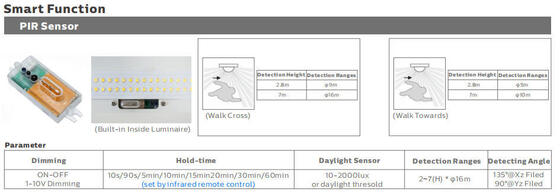

| Slimme functie |
PIR-sensor. Microwave-sensor. Noodsituatie. |
Elektrisch systeem
| met een vermogen van niet meer dan 50 W |
3x1.5mm2 5x1.5mm2 3x2.5mm2 5x2.5mm2 draadjes voor keuze |
| Hoofdspanning |
220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF) |
≥ 0.96 |
| Totale harmonische vervorming (THD) |
< 10% |
| Uitvoertype |
Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor |
< 1% |
| Stroboscopische zichtbaarheid (SVM) |
< 0.4 |
| Perceptibiliteit van stroboscopische effecten (Pst) |
< 1 |
| Terminalverbinding |
Een snelle schroefkop voor een gemakkelijke bedrading |
| Verlichtingskracht |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30 W |
46 |
74 |
66 |
104 |
| 40 W |
35 |
55 |
49 |
78 |
| 50 W |
28 |
44 |
39 |
62 |
| 60 W |
23 |
37 |
34 |
52 |
Fotometrisch systeem
| LED's |
SMD2835 (1W) |
| CCT (Correlated Color Temperature) |
Eén CCT (3000K. 4000K. 5000K. 5700K. 6500K.) |
| CRI (Color Rendering Index) |
> 80Ra voor standaard (> 90Ra voor hogere CRI beschikbaar) |
| Fotobiologische veiligheid |
RG0 (vrij van risico) |
| EEG (klasse energie-efficiëntie) |
A++ |
| SDCM (Standaarddeviatie van kleurmatching) |
< 5 (SDCM < 3 Facultatief) |
| UGR (4H, 8H) |
24.9 (kruis) 23.4 (langs) |
| Straalhoek |
120 graden. 280 graden. 360 graden. |
| Gemiddelde levensduur van de verlichting |
61,000 uur (L80B10) |
| Lumenonderhoud bij e.o.l. |
> 70% |
| Lichteffectiviteit |
130LPW (PROLine) ∙ 160LPW (PRIMELine) optioneel |

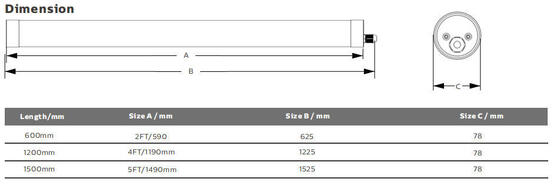

| Lange |
2ft/600 mm |
4FT/1200 mm |
5ft/1500 mm |
| Nominaal vermogen |
20W |
30 W |
30 W |
| Lumen geleverd @ 5000K, CRI>80 (PRO) |
2600 ml. |
3900 ml. |
3900 ml. |
| Lumen geleverd @ 5000K, CRI>80 (PRIME) |
3200 ml. |
4800 ml. |
4800 ml. |
Operatievoorwaarden
| Operatietemperatuur / luchtvochtigheid |
-20~+60°C (-4°F~140°F) / 5~85% RH, niet gecondenseerd |
| Bergingstemperatuur / luchtvochtigheid |
-40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85% RH, niet gecondenseerd |
| Gemiddelde LED-gebruiksduur L90B10 |
≥ 0.96 |
| Nominale levensduur (Tp < 70°C) |
Tot en met 100.000 H |
| Bestuurder MTBF |
500,000H, MIL-HDBK-217F ((25°C) |
| Vibratiebestendige |
10~500Hz, 5G 12min / 1cyclus, periode 72min. Elk langs X, Y, Z assen |
| Geluidsoverlast |
< 25 dB (30 cm afstand, normale werking) |
| Garantie |
5 jaar |
Certificeringen
| Globale certificaat |
ENEC. CE. RoHS. D-merk. KEMA-KEUR. |
| Richtlijnen inzake veiligheid |
Het is de eerste keer dat ik een nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe... |
| EMC-richtlijnen |
En ik heb het over een paar van de meest interessante dingen die ik heb gedaan. |
| Andere richtlijnen |
IEC 62262 -- EN 13032-4 -- EN 62717 -- EN 6272-1 -- EN 6272-2-1 -- EN 61643-11 |
* Lichtstroomvertrouwen, vermogenstolerantie en kleurtemperatuurvertrouwen ±5%, 5000K en CRI> 80.
* Verlichtingsstraal, lichtintensiteitsverdeling en lichtdoeltreffendheid onderzocht overeenkomstig norm EN ISO 17025:2005 voor normreeks EN13032 en norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over de lichtstromen en de vermogens voor de afzonderlijke index wordt vermeld op het productgegevensblad.
* De waarden kunnen worden gewijzigd als gevolg van LED-binning.
* Parameters in het gegevensblad voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiënter bij 70Ra

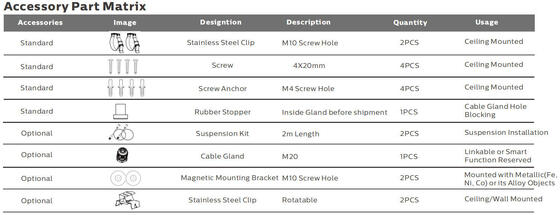

Installatiemethoden

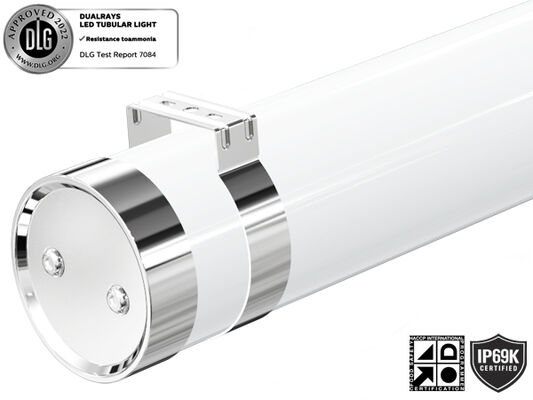

Plafond gemonteerd
Boor een schroefgat in het plafond, bevestig de clip met een schroef en klik met de hand stevig op de armature.

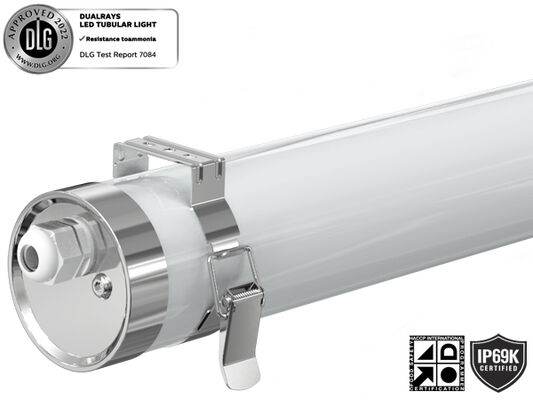

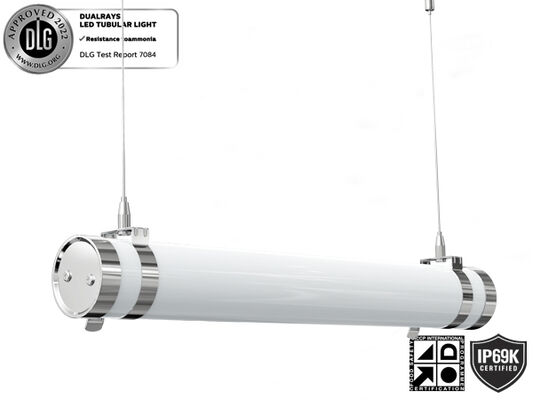

Opschorting
Dril een schroefgat in het plafond. Klik met de hand stevig op de armature. Installeer en bevestig de bevestigingshaak in het plafond en de clip, pas vervolgens de lengte van de ophangkits aan.

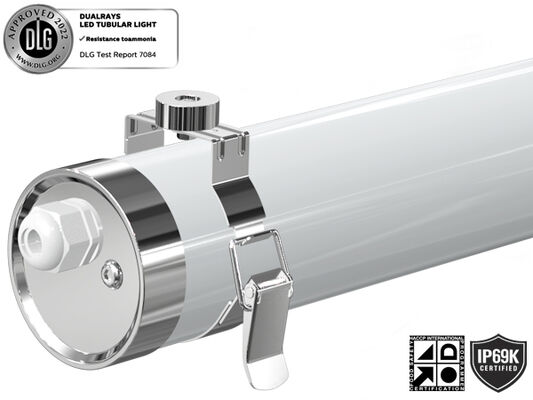

Roterende plafondmontage
Boor een schroefgat in het plafond, klik op de armature met clips, draai de hoek op aanvraag.
Magnetische bevestiging
Verwijder de 2PCS clips met magnetische ringen uit de component verpakking. Klik in de armature met magnetische clips met de hand strak. Bevestig de armature op metalen (Fe, Ni,Co) of de oppervlakte van de voorwerpen van de legering, indien vereist.

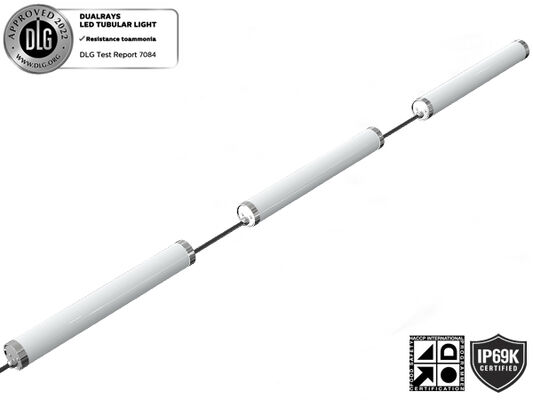

Verbindbare verbinding
Verpakkingsspecificaties
| Lengte/mm |
Inwendige doos |
Buitenkarton |
QTY/CTN |
Eenheid N.W. |
G.W/karton |
| 600 |
733 x 93 x 93 mm |
748x294x304 mm |
9PCS |
1.4 kg |
13.2 kg |
| 1200 |
1333 x 93 x 93 mm |
1348x294x304 mm |
9PCS |
2.1 kg |
19.8kg |
| 1500 |
1633 x 93 x 93 mm |
1648x294x304 mm |
9PCS |
2.8kg |
26.4 kg |
Installatie- en veiligheidsinstructies
- Om elektrische schokken te voorkomen, moet de stroomvoorziening vóór de installatie worden uitgeschakeld
- De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus overeenkomstig de nationale elektrische code en de overeenkomstige lokale codes.
- Verpakken en onderzoeken van de lamp zorgvuldig, rapporteren eventuele schade en bewaren alle verpakkingsmateriaal als een deel is beschadigd tijdens het vervoer
- Gebruik de lamp niet als deze beschadigd is!
Verklaring van de fabrikant
Volgens de internationale standaard van LED-verlichting,DUALRAYS stelt formeel dat de producten van de DUALRAYS LED Highbay Light (UFO Highbay) -serie alleen mogen worden toegepast op een neutrale omgeving binnen of half buiten. DUALRAYS belooft volledige garantie voor de producten. Elke moeilijke omgevingstoepassing met inbegrip van hoge/lage temperatuur, hoge vochtigheid, hoge zoutgehalte, hoge ammoniak enz.is niet toegestaan zonder officiële bevestiging van de fabrikantAls er sprake is van onjuiste toepassing, is de garantie niet langer gegarandeerd.
Vermogens van het bedrijf
- Professionele team:>15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC management systeem
- Betrouwbaar merk:Stabiel langdurig samenwerken met Europese klanten, magazijn in Nederland voor betere service
- DIALux-simulatie:Ons technische team biedt simulatiediensten op basis van uw applicatieparameters
- Kwaliteitsnormen:Alle LED-lampen voldoen aan de CE- en RoHS-normen met TUV-, ENEC-, VDE-, SAA-, C-Tick-, LM79, LM80-certificeringen
Verzendingsinformatie
Voor kleine bestellingen wordt express verzending aanbevolen. Voor bulk bestellingen is zeevracht of treinvervoer (bestemming Europa) het kosteneffectiefst, maar duurt het langer.We raden aan luchtvracht naar het vliegveld te brengen plus onze verzendpartner levering naar uw deur.
Vaak gestelde vragen
V1: Wat is de garantie voor het TB7-LED-buislicht?
RE: 5 jaar garantie. Als er tijdens deze periode kwaliteitsproblemen van onze kant optreden, zullen we de verzendkosten en vervanging dekken.
V2: Welke betaalmethoden accepteren jullie?
RE: Wij accepteren meerdere betaalmethoden waaronder Western Union, PayPal, T/T, L/C. Standard betaling voor bulk orders is T/T: 30% vooruit, 70% saldo voor verzending..
V3: Wat is CRI?
RE: CRI (Color Rendering Index) geeft aan hoe nauwkeurig kleuren onder het licht verschijnen.met 90Ra verkrijgbaar tegen hogere kosten.
V4: Kan ik de woning alleen apart kopen?
RE: Wij leveren alleen complete armaturen, maar SKD/CKD (Semi Knocked Down/Completely Knocked Down) opties zijn beschikbaar.
Q5: Is er een goedkope verzendkosten om te importeren naar ons land?
RE: Voor kleine bestellingen wordt express verzending aanbevolen. Voor bulk bestellingen is zeevracht of treinvervoer (bestemming Europa) het kosteneffectiefst. Voor dringende bestellingen,luchtvracht naar het vliegveld plus bezorgdienst wordt voorgesteld.
V6: Kunnen wij steun krijgen als wij een eigen marktpositie hebben?
RE: Geef ons uw gedetailleerde marktbehoeften, wij zullen hierover bespreken en nuttige suggesties doen om de beste oplossing voor u te vinden.
V7: Welke dimmingsfuncties zijn beschikbaar?
RE: DALI, PIR, 1-10V dimming beschikbaar.
V8: Wat zijn de toepassingen van uw TB7-LED-buislicht?
RE: Toepassingen zijn onder meer: vervanging van fluorescente NCF; voedselverwerkende fabrieken; chemische installaties; dierenstabiele magazijnen; autodrijven; buiten- en binnenlocaties.
