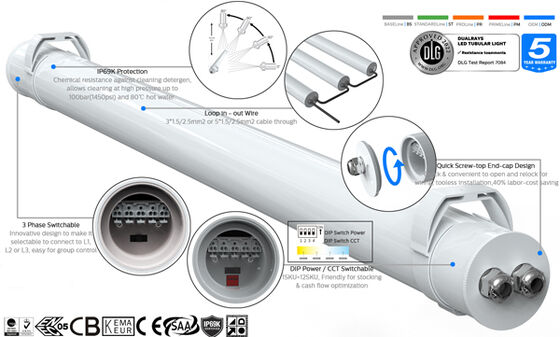

* Hoge Helderheid SAN'AN SMD2835 LED's, LIFUD/BOKE/AGT Hoge PF Flicker-free Driver DIP Switch Vermogensaanpassing Optioneel;

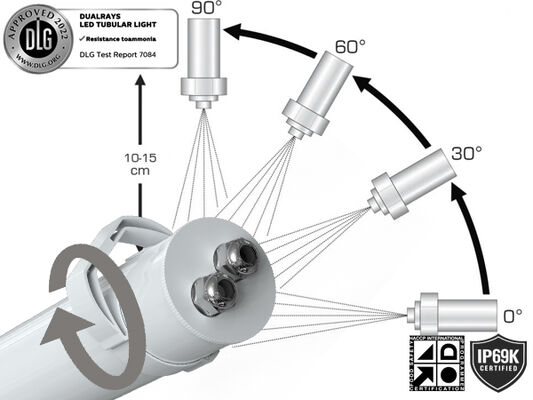

* Bestand tegen waterdruk van 100 bar (1450 psi) en een temperatuur van 80°C;
* Knopontwerp eindkap, snel en gemakkelijk te openen en opnieuw te vergrendelen voor bedrading, verbetert de efficiëntie aanzienlijk en bespaart arbeidskosten;
* IP69K PMMA IK06 Anti-ammoniak/UV /PC IK10 Anti-UV Bescherming;;
* 120°/ 200°/ 280° stralingshoek optioneel;
* Enkele of Dubbele Bedrading Koppelbaar Optioneel;
* Meerdere installaties: Ophanging, Wandmontage, Magnetische Houder;
* Diverse intelligente besturing: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood;
* 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

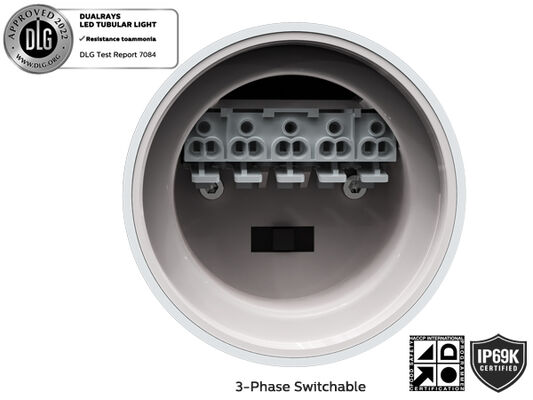

* Enkele Fase (L/N/E) of Drie Fase (L1/L2/L3/N/FG) Optioneel;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 65.000u;
* Maatwerk ondersteund voor speciale projecten;
Opties:

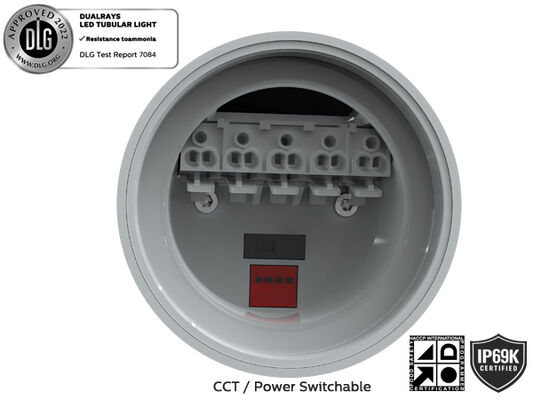

> Driver: / TRIDONIC /BOKE Non-SELV driver met DIP-technologie optioneel.
> 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Schakelbare Voeding;
> Bediening en Dimmen: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood;
> 120°/ 200°/ 280° stralingshoek optioneel;
> Installatie: Ophanging, Wandmontage, Magnetische Houder;
> Materiaal: PC/PMMA optioneel;
> Vervanging voor fluorescentie NCF;

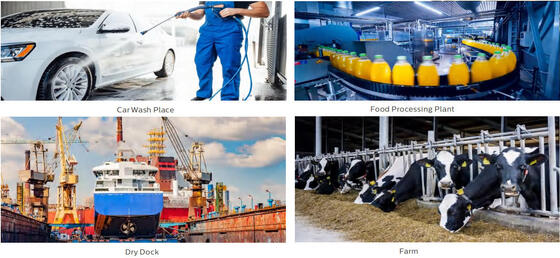

> Voedselverwerkingsfabriek;
> Chemische faciliteiten;
> Dierenstalmagazijn;
> Autowasplaats;
> Buiten- en Binnenlocaties;
| Lengte/mm Maat A / mm Maat B / mm Maat C / mm |
| 600 2ft/600 623 78 |
| 1200 4ft/1200 1223 78 |
| 1500 5ft/1500 1523 78 |
| Algemeen Systeem |
| Behuizingsmateriaal: Geëxtrudeerd PC/PMMA volgens de UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Diffusormateriaal: Geëxtrudeerd PC/PMMA volgens de UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Behuizingskleur: Wit (RAL9016), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
LED's Warmteafvoer: Door vinloos 6063 AL armatuurhuis, zonder geleidende vloeistoffen. Passieve convectieafvoer
zekert thermisch contact met de LED-modules door een hooggeleidende loodvrije soldeerpasta |
| Anti-condensatie: Drukbalanceringsventiel om vochtvrijgave te garanderen, condensatie te voorkomen en de IP-dichtheid van de armatuur te behouden |
| Afwerking: Elektrostatisch gespoten en gesublimeerd in de oven. Bestand tegen corrosie |
| Aanbevolen Montagehoogte: 2 - 8 meter |

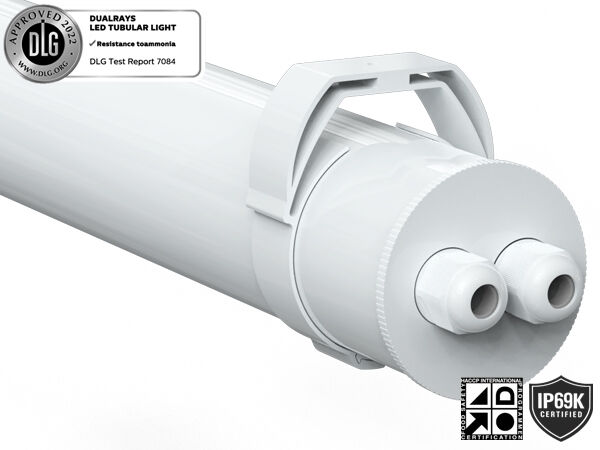

| Onderhoud: Snelle schroef-top eindkap voor eenvoudige installatie |
| Driver: Constante stroom met optionele vermogensaanpassing via DIP-schakelaar, ingebouwd in de armatuur, voorgebedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Ingress Protection Rating): IP67 / IP69K |
| IK (Impact Resistance): IK10 |
| Beschermingsklasse: Klasse Ⅰ |
| Gloeidraad: 850°C (Minder dan 30s) |
| Kabelwartel: M20 kabelwartel (Nylon of SS304/316 Kabelwartel Optioneel) |
| Installatie: Plafondmontage | Ophanging | Magnetisch gemonteerd | Draaibare Wandmontage |
| Slimme Functie: PIR Sensor | Magnetronsensor | Nood |
| Elektrisch Systeem |
| Doorbedrading: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 draden voor optie |
| Netspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥0.96 |
| Totale Harmonische Vervorming (THD): ＜10% |
| Uitvoertype: Non-SELV (niet-geïsoleerd) |
| Flikkerfactor: ＜1% |
| Stroboscopische Zichtbaarheidsmeting (SVM): ＜0.4 |
| Waarneming van Stroboscopische Effecten (Pst): ＜1 |
| Aansluiting: Snelle schroef-top eindkap voor eenvoudige bedrading |
| Armaturen Vermogen B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via LSS Stroomonderbrekers 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometrisch Systeem |
| LED's: SMD2835 (1W) |
|
CCT (Gecorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K voor keuze)
|
| CRI (Kleurweergave-index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrij van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaarddeviatie van Kleuraanpassing): ＜5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 24.9 (Kruis)
23.4 (Longitudinaal)
|
| Stralingshoek: 120° | 280° | 360° Optioneel |
| Gemiddelde Nuttige Levensduur Armatuur: 63.000 uur (L80B10) |
| Lumenbehoud bij e.o.l. >70% |
| Lichtopbrengst: 130LPW (PROLine) | 160LPW (PRIMELine) Optioneel |
| Lengte 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominaal Vermogen: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Geleverde Lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Bedrijfsvoorwaarden |
| Bedrijfstemperatuur / Vochtigheid: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde Nuttige Levensduur LED L90B10: ≥0.96 |
| Nominale Levensduur (Tp <70℃): Tot 100.000H |
| Driver MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Trillingsbestendig: 10~500Hz,5G 12min / 1cyclus, periode van 72min. Elk langs X,Y,Z assen |
| Akoestisch Geluid: ＜25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Wereldwijd Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Vermeld, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, Vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtefficiëntie werden onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor de EN13032 normreeks en de LM-79 norm.
* Actuele productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen worden aangegeven op de productgegevensblad.
* Waarden kunnen onderhevig zijn aan wijzigingen als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiënter met 70Ra
Plafondmontage:
Boorgat in het plafond. Bevestig de clip in het plafond met een schroef. Klik de armatuur met de hand stevig vast.

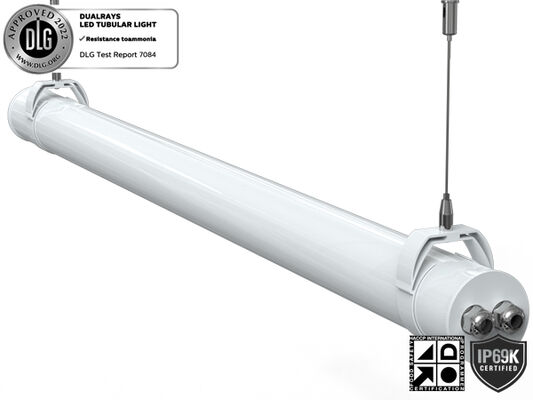

Ophanging:
Boorgat in het plafond. Klik de armatuur met de hand stevig vast en bevestig de montagehaak in het plafond, installeer
dan pas de lengte van de ophangsets. de clip.
Draaibare Plafondmontage:
Boorgat in het plafond. Klik de armatuur met clips vast. Draai de hoek naar behoefte.
Magnetische Montage:
Haal de 2 stuks clips met magnetische ringen uit de componentenverpakking. Klik de armatuur met magnetische clips vast. Bevestig de armatuur op metalen (Fe, Ni, Co) of
met de hand stevig vast. het oppervlak van zijn legeringsobjecten zoals vereist.
Koppelbare Aansluiting:
| Lengte/mm Binnenbox Buitenverpakking AANTAL”/CTN Eenheid N.W G.W/Karton |
| 600 730x100x95mm 745x315x300mm 9 STUKS 1.3Kg 12.9Kg |
| 1200 1330x100x95mm 1345x315x300mm 9 STUKS 1.9Kg 19.4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9 STUKS 2.5Kg 25.6Kg |
Lees alle onderstaande instructies voor de installatie:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld voordat u de installatie uitvoert.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes.
* Pak de lamp voorzichtig uit en inspecteer deze. Meld eventuele schade en bewaar alle verpakkingsmaterialen als een deel van het product tijdens het transport beschadigd is.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard voor LED-armaturen, beweert DUALRAYS hierbij formeel dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mogen worden toegepast in een neutrale omgeving binnen of semi-buiten. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in een zware omgeving, waaronder hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehalte, hoge ammoniak, enz. is niet toegestaan zonder de officiële bevestiging van de fabrikant. Als er een verkeerde toepassing plaatsvindt, wordt de garantie niet langer gegarandeerd.
