Click-fast 75W DIP Schakelbare RM5 Universele LED Lineaire Retrofit ModuleMet 5/7-polige WAGO-connector voor meervoudige aansluiting

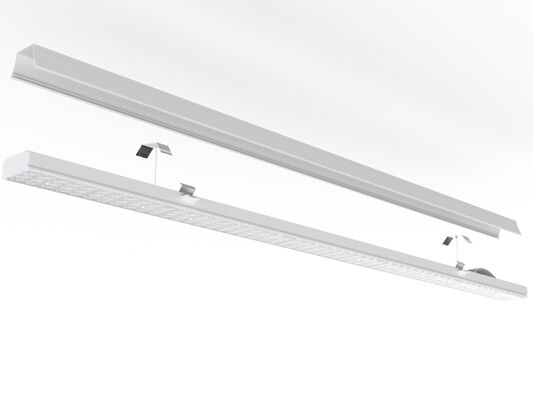

De RM5 lineaire retrofitmodule is ontwikkeld om bestaande T5/T8 TL-armaturen op railsystemen te vervangen.
Voor de conventionele TL-armaturen kunnen de originele draden in de trunkrail worden vastgeklikt en de koppelbare kabel is ontworpen in de module via WAGO
connectoren.
Het werkt met bijna alle trunkrailsystemen die de afgelopen 25 jaar zijn geïnstalleerd, een perfecte retrofitoplossing om de oude 2 x 36w, 1 x 58w en 2 x 58w T5/T8 TL-verlichting met en zonder reflectoren te vervangen.

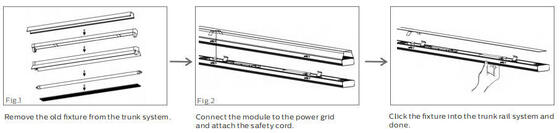

Snelle installatie, eenvoudige vervanging met het bestaande trunkingsysteem zonder gereedschap binnen 40 seconden.
Elke fysieke aanpassing is niet nodig aan het bestaande trunkingsysteem, gewoon plug and play
Belangrijkste kenmerken & Specificaties
- Hoge helderheid SMD2835 LED's 0.5W 75LM TRIDONIC/PHILIPS/BOKE Driver met DIP-schakelaar;
- Compatibel met 95% van de toonaangevende trunkrailsystemen die de afgelopen 25 jaar zijn geïnstalleerd;
- Ideale retrofitoplossing ter vervanging van bestaande 2x36W, 1x58W en 2x58W T5/T8 TL-lampen of LED-buizen met en zonder reflectoren;
- 30/60/90/110/Dubbel 25/25L/25R, 120 (met PC-afdekking) Optiek Optioneel;
- IP40/IK08 Bescherming;
- Elke fysieke aanpassing aan het bestaande trunkingsysteem is niet nodig;
- Veiligheidsketting Gereserveerd voor Kostenbesparing en Dubbele Veiligheidsgarantie;
- Diverse Intelligente Besturing: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Noodverlichting;
- Enkele Fase (L/N/E) of Drie Fase (L1/L2/L3/N/FG) Optioneel;
- L80/B10 @ 58.000 uur levensduur;
- Maatwerk beschikbaar voor speciale projecten;
Beschikbare Opties
- Driver: TRIDONIC / PHILIPS / BOKE Non-SELV driver
- Besturing en Dimmen: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Noodverlichting

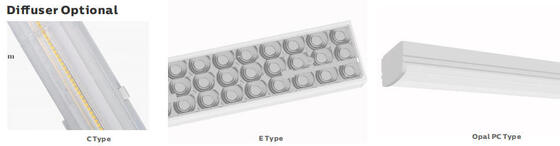

- Stralingshoeken: 30/60/90/110/Dubbel 25/25L/25R, 120 (met PC-afdekking) Optiek Optioneel
- Enkele Fase (L/N/E) of Drie Fase (L1/L2/L3/N/FG) Optioneel;
Aanbevolen Toepassingen
- Grootschalige Detailhandel;
- Industriële Hallen;
- Magazijnruimtes;
- Fabriekshallen ;
- Andere Semi-industriële Toepassingen;
Technische Specificaties
Algemeen Systeem
| Behuizingsmateriaal |
Geëxtrudeerd aluminium volgens de EN755-norm |
| Diffusormateriaal |
Geëxtrudeerd PC/PMMA volgens UNE-EN ISO 21305-1:2020 norm, UV-filter voorwaardelijk (IK10) |
| Behuizingskleur |
Wit (RAL9016), Andere kleuren optioneel |
| Groepsbesturing |
3-Fase Schakelbaar Optioneel, L1 /L2 /L3 kan worden gewijzigd via DIP-schakelaar |
| LED Thermische Dissipatie |
Via koelvinnenloos 6063 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectieafvoer zorgt voor thermisch contact met LED-modules via hooggeleidende loodvrije soldeerpasta |
| Lamptype |
LED Verwisselbaar |
| Lichtuitlaat |
Direct |
| Aanbevolen Montagehoogte |
2 - 12 meter |
| Onderhoud |
Driver / Lens Open / Sluiten met schroef |
| Driver |
Constante stroom met instelbaar vermogen via DIP-schakelaar, ingebouwd in armatuur, voorgemonteerd |
| Dimregeling |
AAN-UIT | 1-10V dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP-classificatie |
IP40 |
| IK-classificatie |
IK08 |
| Beschermingsklasse |
Klasse I |
| Gloeidraad |
850°C (Onder 30s) |
| Kabelinvoer |
H05RN-F 3*2.5mm2 | H05RN-F 5*2.5mm2 (Max sectie 4.0mm2) |
| Installatie |
Directe Vervanging |
| Slimme Functie |
Noodverlichting |
Elektrisch Systeem
| Doorkoppeling |
3x2.5mm2/5x2.5mm2 + 2x1.5 mm2 dimdraad als standaard |
| Netspanning |
220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF) |
≥0.93 |
| Totale Harmonische Vervorming (THD) |
＜10% |
| Uitgangstype |
Niet-SELV (niet-geïsoleerd) |
| Ruisfactor |
＜1% |
| Stroboscopische Zichtbaarheidsmaat (SVM) |
＜0.4 |
| Waarneming van Stroboscopische Effecten (Pst) |
＜1 |
| Klemverbinding |
Doorkoppeling inbegrepen, 5/7-polige WAGO-connector |
| Armatuurvermogen |
B10A |
B16A |
C10A |
C16A |
| 75W |
18 |
29 |
26 |
42 |
Fotometrisch Systeem
| LED's |
SMD2835 (0.5W) |
| CCT (Gekorrelde Kleurtemperatuur) |
Enkele CCT (3000K | 4000K | 5000K | 5700K | 6500K)
3 CCT optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze)
|
| CRI (Kleurweergave-index) |
>80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid |
RG0 (vrij van risico) |
| EEC (Energie-efficiëntieklasse) |
A++ |
| SDCM (Standaarddeviatie Kleurafstemming) |
＜5 (SDCM<3 Optioneel) |
| UGR (4H, 8H) |
24.9 (Dwars) 23.4 (Langwerpig) |
| Stralingshoek |
30° | 60° | 90° | 120° | Asymmetrisch 25° L | Asymmetrisch 25° R | 25° Dubbel |
| Gemiddelde Nuttige Levensduur Armatuur |
100.000 uur (L80B10) |
| Lumenonderhoud aan het einde van de levensduur |
>70% |
| Lichtrendement |
160LPW (PROLine) Optioneel |
| Product |
RM Lineaire LED Retrofit Module |
| Nominaal Vermogen |
75W DIP (25~75W) |
| Geleverde Lumens @ 5000K, CRI>80 (PRO) |
Max. 12.000lm |
Bedrijfsomstandigheden
| Bedrijfstemperatuur / Vochtigheid |
-20~ +50°C (-4°F ~ 122°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid |
-40~ +60°C (-40°F ~ 140°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde Nuttige Levensduur LED L90B10 |
≥0.96 |
| Nominale Levensduur (Tp <70°C) |
Tot 100.000 uur |
| Driver MTBF |
500.000H, MIL-HDBK-217F(25°C) |
| Trillingsbestendig |
10~500Hz, 5G 12min / 1cyclus, periode van 72min. Elk langs X,Y,Z assen |
| Geluidsniveau |
＜25dB (30cm afstand, Normale werking) |
| Garantie |
5 Jaar (Uitbreidbaar tot 7 jaar) |
Certificeringen
| Globaal Certificaat |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Gecertificeerd, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Overige Richtlijnen |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerantie lichtstroom, vermogenstolerantie en kleurentolerantie ±5%, 5000K en CRI>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor de EN13032 normreeks en LM-79 norm.
* Up-to-date productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen aangegeven op het productgegevensblad.
* Waarden kunnen worden gewijzigd als gevolg van LED-binning.
* Parameters in het gegevensblad gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiëntie hoger met 70Ra
Compatibele Systeemlijst
Installatie- en Veiligheidsinstructies
- Om elektrische schokken te voorkomen, zorg ervoor dat de stroomtoevoer is uitgeschakeld vóór installatie
- De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes
- Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel tijdens transport is beschadigd
- Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring van de Fabrikant
Volgens de Internationale Standaard van LED-armaturen, verklaart DUALRAYS formeel dat de DUALRAYS LED Lineaire Licht (Lineaire Retrofit Module) serie producten alleen mogen worden toegepast in een neutrale binnen- of semi-buitenomgeving. DUALRAYS belooft volledige garantie voor de producten. Elke toepassing in een zware omgeving, inclusief hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehaltes, hoge ammoniakgehaltes, etc. is niet toegestaan zonder officiële bevestiging van de fabrikant. Indien er sprake is van verkeerd gebruik, is de garantievoorwaarde niet langer gegarandeerd.
Bedrijfscapaciteiten
- Professioneel Team:>15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC-managementsysteem
- Betrouwbaar Merk: Gevestigde stabiele langdurige samenwerking met Europese klanten, magazijn in Nederland voor betere service
- DIALux Simulatie: Ons engineeringsteam biedt simulatieservices op basis van uw toepassingsparameters
- Kwaliteitsnormen: Alle LED-armaturen voldoen aan de CE, RoHS-normen met TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 certificeringen
Verzendinformatie
Voor kleine bestellingen wordt express verzending aanbevolen. Voor bulkbestellingen is zee- of treintransport (bestemming Europa) het meest kosteneffectief, maar duurt langer. Voor dringende bestellingen stellen we luchtvracht naar de luchthaven plus levering door onze verzendpartner naar uw deur voor.
Veelgestelde Vragen
V1: Wat is de garantie voor de TB7 LED Tubelight?
ANT: 5 jaar garantie. Als er tijdens deze periode kwaliteitsproblemen aan onze kant optreden, dekken wij de verzendkosten en vervanging.
V2: Welke betaalmethoden accepteert u?
ANT: We accepteren meerdere betaalmethoden, waaronder Western Union, PayPal, T/T, L/C. Standaard betaling voor bulkbestellingen is T/T: 30% vooraf, 70% saldo vóór verzending. Bankgegevens worden verstrekt in de PI.
V3: Wat is CRI?
ANT: CRI (Color Rendering Index) geeft aan hoe nauwkeurig kleuren verschijnen onder het licht. Hogere CRI biedt betere kleurnauwkeurigheid tegen hogere kosten. Standaard CRI is >80Ra, met 90Ra beschikbaar tegen hogere kosten.
V4: Kan ik alleen de behuizing apart kopen?
ANT: We leveren alleen complete armatuurbehuizingen, maar SKD/CKD (Semi-Knocked Down/Completely Knocked Down) opties zijn beschikbaar.
V5: Is er goedkope verzendkosten om naar ons land te importeren?
ANT: Voor kleine bestellingen wordt express verzending aanbevolen. Voor bulkbestellingen is zee- of treintransport (bestemming Europa) het meest kosteneffectief. Voor dringende bestellingen wordt luchtvracht naar de luchthaven plus bezorgservice voorgesteld.
V6: Kunnen we ondersteuning krijgen als we onze eigen marktpositie hebben?
ANT: Informeer ons over uw gedetailleerde marktvereisten. We zullen bespreken en nuttige suggesties doen om de beste oplossing voor u te vinden.
V7: Welke dimfuncties zijn beschikbaar?
ANT: DALI, PIR, 1-10V dimmen beschikbaar. Ingebouwde daglichtsensor beschikbaar voor intelligente besturingsopties.
V8: Wat zijn de toepassingen van uw TB7 LED Tubelight?
ANT: Toepassingen omvatten: Vervanging voor TL NCF; Voedselverwerkende Fabrieken; Chemische Installaties; Dierlijke Stal Magazijnen; Autowasplaatsen; Buiten- en Binnenlocaties.
