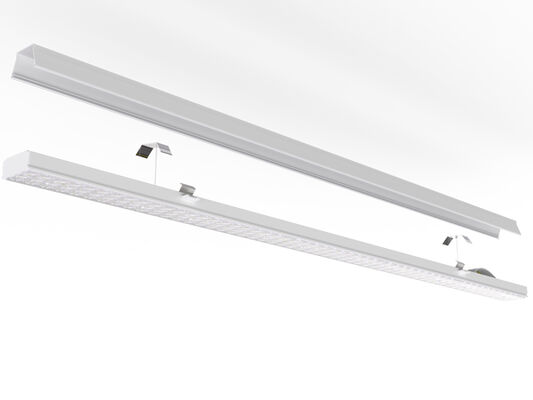

Click-fast 75W DIP Switchable RM5 Universal LED Linear Retrofit Light Module Schakel uw bestaande T5/T8 trunking systeem zonder gereedschap met 5/7 pool WAGO connector voor mullt-verbinding
De RM5-lineaire retrofitmodule is ontwikkeld om bestaande T5/T8-fluorescerende verlichtingsinstallaties op spoorwegen te vervangen.

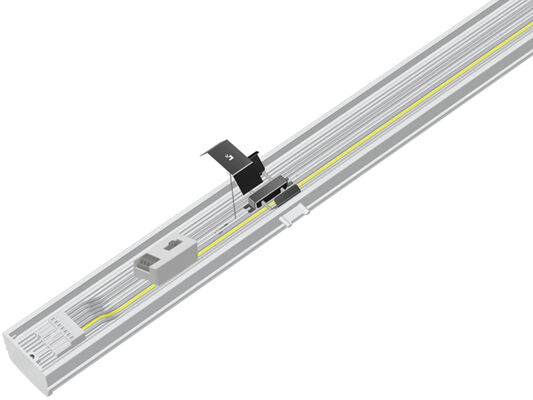

Voor de conventionele fluorescerende armaturen kunnen de originele draden in de romprail worden gesneden en de aansluitbare via kabel is ontworpen in de module via WAGO
verbindingen.
Het werkt met bijna alle trunk rail systemen geïnstalleerd in de afgelopen 25 jaar, een perfecte retrofit oplossing om de oude 2 x 36w, 1 x 58w en 2 x 58w T5/T8 fluorescerend licht met en zonder reflectoren te vervangen.

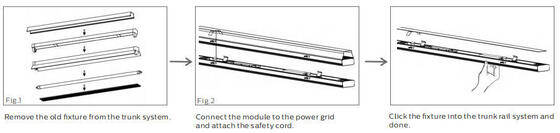

Snelle installatie, gemakkelijke vervanging door het bestaande kofferbaksysteem zonder gereedschap binnen 40 seconden.
Er zijn geen fysieke wijzigingen nodig op het bestaande trunking systeem, gewoon plug and play
Belangrijkste kenmerken en specificaties
- High Brightness SMD2835 LEDs 0,5W 75LM TRIDONIC/PHILIPS/BOKE Driver met DIP Switchable;
- Compatibel met 95% Leading Trunking Systems die in de afgelopen 25 jaar zijn geïnstalleerd;
- Ideale retrofitoplossing voor de vervanging van bestaande 2x36W, 1x58W en 2x58W T5/T8 fluorescentielampen of LED-buislampen met en zonder reflectoren;
- 30/60/90/110/Double 25/25L/25R, 120 (met PC-dekking) Optiek optioneel;
- IP40/IK08 bescherming;
- Er zijn geen fysieke wijzigingen nodig aan het bestaande trunksysteem;

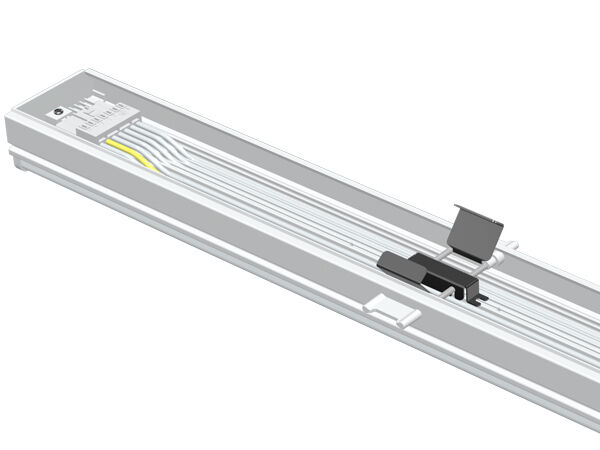

- Veiligheidsketen gereserveerd voor het besparen van arbeidskosten en het verzekeren van dubbele veiligheid;
- Verscheidene intelligente besturing: 1-10V, DALI, bewegingssensor, daglichtsensor, Zigbee en nood;
- Eenfasige (L/N/E) of driefasige (L1/L2/L3/N/FG) opties;
- L80/B10 @ 58.000 uur levensduur;
- Aanpassing voor speciale projecten;
Beschikbare opties
- Bestuurder: TRIDONIC / PHILIPS / BOKE Niet-SELV bestuurder
- Beheersing en dimming: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood
- Straalhoeken: 30/60/90/110/Dubbel 25/25L/25R, 120 (met PC-dekking) Optiek optioneel
- Eenfasige (L/N/E) of driefasige (L1/L2/L3/N/FG) opties;

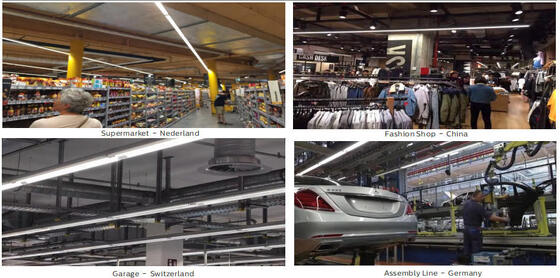

Aanbevolen toepassingen
- Grote winkels;
- industriële hallen;
- opslagruimtes;
- Fabriekshallen;
- andere semi-industriële toepassingen;
Technische specificaties
Algemeen systeem
| Huismateriaal |
Aluminium met extrudering volgens de norm EN755 |
| Diffusermateriaal |
Extrudeerde PC/PMMA volgens UNE-EN ISO 21305-1:2020-norm, UV-filter voorwaardelijk (IK10) |
| Kleur van het huis |
Wit (RAL9016), andere kleuren optioneel |
| Groepscontrole |
3-fase schakelbaar Optioneel, L1 / L2 / L3 kan worden gewijzigd door middel van een DIP-schakelaar |
| LED's Thermische dissipatie |
Door middel van een lichtkas zonder vinnen 6063 AL, zonder geleidende vloeistoffen. |
| Lichttype |
LED-uitwisselbaar |
| Lichtsluiting |
Rechtstreeks |
| Aanbevolen hoogte |
2 - 12 meter |
| Onderhoud |
Bestuurder / Lens Open / Sluit met schroef |
| Bestuurder |
Steeds stroom met vermogen dat via een DIP-schakelaar kan worden verstelbaar, ingebed in de armaturen, vooraf bedraad |
| Dimmingcontrole |
ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| IP-classificatie |
IP40 |
| IK-rating |
IK08 |
| Beschermingscategorie |
Klasse I |
| Glow draad |
850°C (minder dan 30°C) |
| Invoer van kabels |
H05RN-F 3*2.5mm2 H05RN-F 5*2.5mm2 (Max sectie 4.0mm2) |
| Installatie |
Directe vervanging |
| Slimme functie |
Noodsituatie |
Elektrisch systeem
| met een diameter van niet meer dan 20 mm |
3x2,5 mm2/5x2,5 mm2 + 2x1,5 mm2 dimmerdraad als standaard |
| Hoofdspanning |
220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF) |
≥ 0.93 |
| Totale harmonische vervorming (THD) |
< 10% |
| Uitvoertype |
Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor |
< 1% |
| Stroboscopische zichtbaarheid (SVM) |
< 0.4 |
| Perceptibiliteit van stroboscopische effecten (Pst) |
< 1 |
| Terminalverbinding |
Doorlopende bedrading inbegrepen, 5/7-pool WAGO-connector |
| Verlichtingskracht |
B10A |
B16A |
C10A |
C16A |
| 75 W |
18 |
29 |
26 |
42 |
Fotometrisch systeem
| LED's |
SMD2835 (0,5W) |
| CCT (Correlated Color Temperature) |
Eén CCT (3000K. 4000K. 5000K. 5700K. 6500K.)
3 CCT optionele (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K voor keuze)
|
| CRI (Color Rendering Index) |
> 80Ra voor standaard (> 90Ra voor hogere CRI beschikbaar) |
| Fotobiologische veiligheid |
RG0 (vrij van risico) |
| EEG (klasse energie-efficiëntie) |
A++ |
| SDCM (Standaarddeviatie van kleurmatching) |
< 5 (SDCM < 3 Facultatief) |
| UGR (4H, 8H) |
24.9 (kruis) 23.4 (langs) |

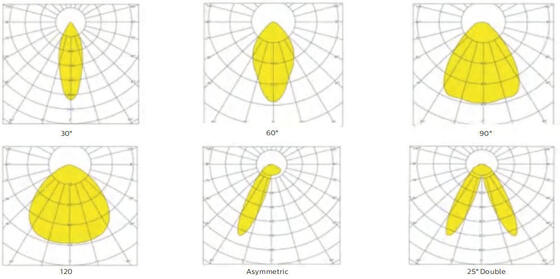

| Straalhoek |
30° 60° 90° 120° Asymmetrisch 25° L Asymmetrisch 25° R 25° Dubbel |
| Gemiddelde levensduur van de verlichting |
100,000 uur (L80B10) |
| Lumenonderhoud bij e.o.l. |
> 70% |
| Lichteffectiviteit |
160LPW (PROLine) Facultatief |
| Producten |
RM lineaire LED-retrofitmodule |
| Nominaal vermogen |
75W DIP (25~75W) |
| Lumen geleverd @ 5000K, CRI>80 (PRO) |
Max. 12.000 ml |
Operatievoorwaarden
| Operatietemperatuur / luchtvochtigheid |
-20 ~ +50 °C (-4 °F ~ 122 °F) / 5 ~ 85% RH, niet gecondenseerd |
| Bergingstemperatuur / luchtvochtigheid |
-40 ~ +60 °C (-40 °F ~ 140 °F) / 5 ~ 85% RH, niet gecondenseerd |
| Gemiddelde LED-gebruiksduur L90B10 |
≥ 0.96 |
| Nominale levensduur (Tp < 70°C) |
Tot en met 100.000 H |
| MTBF van de bestuurder |
500,000H, MIL-HDBK-217F ((25°C) |
| Vibratiebestendige |
10~500Hz, 5G 12min / 1cyclus, periode van 72min. Elk langs X, Y, Z assen |
| Geluidsoverlast |
< 25 dB (30 cm afstand, normale werking) |
| Garantie |
5 jaar (verlengbaar tot 7 jaar) |
Certificeringen
| Globale certificaat |
ENEC. CE. RoHS. D-merk. KEMA-KEUR. |
| Richtlijnen inzake veiligheid |
Het is de eerste keer dat ik een nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe, nieuwe... |
| EMC-richtlijnen |
En ik heb het over een paar van de meest interessante dingen die ik heb gedaan. |
| Andere richtlijnen |
IEC 62262 -- EN 13032-4 -- EN 62717 -- EN 6272-1 -- EN 6272-2-1 -- EN 61643-11 |
* Lichtstroomvertrouwen, vermogenstolerantie en kleurtemperatuurvertrouwen ±5%, 5000K en CRI> 80.
* Verlichtingsstraal, lichtintensiteitsverdeling en lichtdoeltreffendheid onderzocht overeenkomstig norm EN ISO 17025:2005 voor normreeks EN13032 en norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over de lichtstromen en de vermogens voor de afzonderlijke index wordt vermeld op het productgegevensblad.
* De waarden kunnen worden gewijzigd als gevolg van LED-binning.
* Parameters in het gegevensblad voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiënter bij 70Ra
Lijst met compatibele systemen
Installatie- en veiligheidsinstructies
- Om elektrische schokken te voorkomen, moet de stroomvoorziening vóór de installatie worden uitgeschakeld
- De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus overeenkomstig de nationale elektrische code en de overeenkomstige lokale codes.
- Verpakken en onderzoeken van de lamp zorgvuldig, rapporteren eventuele schade en bewaren alle verpakkingsmateriaal als een deel is beschadigd tijdens het vervoer
- Gebruik de lamp niet als deze beschadigd is!
Verklaring van de fabrikant
Volgens de internationale standaard van LED-verlichting,DUALRAYS beweert formeel dat de producten van de DUALRAYS LED Linear Light (Linear Retrofit Module) -serie alleen mogen worden toegepast op een neutrale omgeving binnen of half buiten. DUALRAYS belooft volledige garantie voor de producten. Elke moeilijke omgevingstoepassing met inbegrip van hoge/lage temperatuur, hoge vochtigheid, hoge zoutgehalte, hoge ammoniak enz.is niet toegestaan zonder officiële bevestiging van de fabrikantAls er sprake is van onjuiste toepassing, is de garantie niet langer gegarandeerd.
Vermogens van het bedrijf
- Professionele team:>15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC management systeem
- Betrouwbaar merk:Stabiel langdurig samenwerken met Europese klanten, magazijn in Nederland voor betere service
- DIALux-simulatie:Ons technische team biedt simulatiediensten op basis van uw applicatieparameters
- Kwaliteitsnormen:Alle LED-lampen voldoen aan de CE- en RoHS-normen met TUV-, ENEC-, VDE-, SAA-, C-Tick-, LM79, LM80-certificeringen
Verzendingsinformatie
Voor kleine bestellingen wordt express verzending aanbevolen. Voor bulk bestellingen is zeevracht of treinvervoer (bestemming Europa) het kosteneffectiefst, maar duurt het langer.We raden aan luchtvracht naar het vliegveld te brengen plus onze verzendpartner levering naar uw deur.
Vaak gestelde vragen
V1: Wat is de garantie voor het TB7-LED-buislicht?
RE: 5 jaar garantie. Als er tijdens deze periode kwaliteitsproblemen van onze kant optreden, zullen we de verzendkosten en vervanging dekken.
V2: Welke betaalmethoden accepteren jullie?
RE: Wij accepteren meerdere betaalmethoden waaronder Western Union, PayPal, T/T, L/C. Standard betaling voor bulk orders is T/T: 30% vooruit, 70% saldo voor verzending..
V3: Wat is CRI?
RE: CRI (Color Rendering Index) geeft aan hoe nauwkeurig kleuren onder het licht verschijnen.met 90Ra verkrijgbaar tegen hogere kosten.
V4: Kan ik de woning alleen apart kopen?
RE: Wij leveren alleen complete armaturen, maar SKD/CKD (Semi Knocked Down/Completely Knocked Down) opties zijn beschikbaar.
Q5: Is er een goedkope verzendkosten om te importeren naar ons land?
RE: Voor kleine bestellingen wordt express verzending aanbevolen. Voor bulk bestellingen is zeevracht of treinvervoer (bestemming Europa) het kosteneffectiefst. Voor dringende bestellingen,luchtvracht naar het vliegveld plus bezorgdienst wordt voorgesteld.
V6: Kunnen wij steun krijgen als wij een eigen marktpositie hebben?
RE: Geef ons uw gedetailleerde marktbehoeften, wij zullen hierover bespreken en nuttige suggesties doen om de beste oplossing voor u te vinden.
V7: Welke dimmingsfuncties zijn beschikbaar?
RE: DALI, PIR, 1-10V dimming beschikbaar.
V8: Wat zijn de toepassingen van uw TB7-LED-buislicht?
RE: Toepassingen zijn onder meer: vervanging van fluorescente NCF; voedselverwerkende fabrieken; chemische installaties; dierenstabiele magazijnen; autodrijven; buiten- en binnenlocaties.
