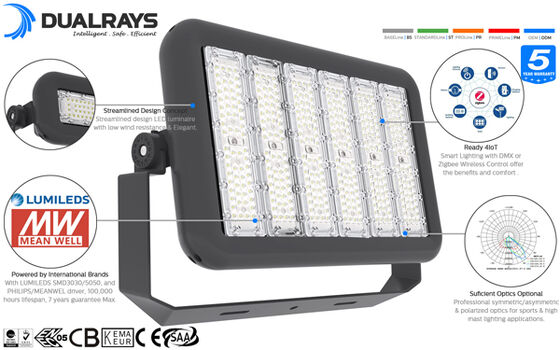

* Hoge helderheid SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED's, Meanwell XLG / PHILIPS Driver optioneel;
* Precision Integrated Die-casting ADC12 AL,Excellente warmtegeleidbaarheid;
* IP65 / IK10 bescherming;
* 30°/60°/90°/120°Symmetrisch,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° gepolariseerd, 60° gepolariseerd (ontwikkelend) optisch Optioneel;
* Verscheidene intelligente besturing: 1-10V, DALI, DMX512, Zigbee optie;
* geen UV- of IR-straling en volledig vrij van kwik;
* L80/B10 @ 100.000 uur;
* Op maat gemaakt voor speciale projecten;
Opties:
> Bestuurder: Meanwell//SOSEN/PHILIPS,DURALYS zelf ontwikkelde bestuurder, duurzaam en compact.
> LED's: LUMILEDS/SAN'AN LED's optioneel;
> Efficiëntie: 130LPW/160LPW Facultatief;
> Besturing en dimming: 1-10V, DALI, DMX512, Zigbee voor keuze;
> Optische lens: 30°/60°/90°/120°Symmetrisch,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° gepolariseerd, 60° gepolariseerd (ontwikkelend) optisch Facultatief;

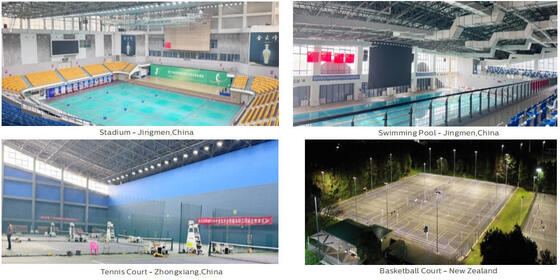

>Verlichting van voorhangsels ((Luchthavens) en havens;
>Sportverlichting voor recreatieve doeleinden (voetbal, hockey, basketbal, golf, tennis, enz.)
>verlichting van het hoogmastgebied;
>verlichting van grote gevels van gebouwen;
>Parkeerterreinen en industriële gebieden;
>Rondlopen en snelwegknooppunten;
| Algemeen systeem |
| Materiaal van de behuizing: ADC12 aluminium met hoge druk, gegoten onder druk, EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100EN AC-47100 volgens de norm UNE EN 1706 poederbedekt. |
| Kleur van de behuizing: metalen zwart (RAL9017), andere kleuren optioneel |
| Gaskets voor het afdichten: silicaanschuim |
LED's Thermische dissipatie: door middel van een ADC12 AL-verlichtingsapparaat zonder vinnen, zonder geleidende vloeistoffen.
het thermisch contact met de LED-modules te waarborgen door middel van een loodvrije soldeerpasta met een hoge geleidbaarheid |

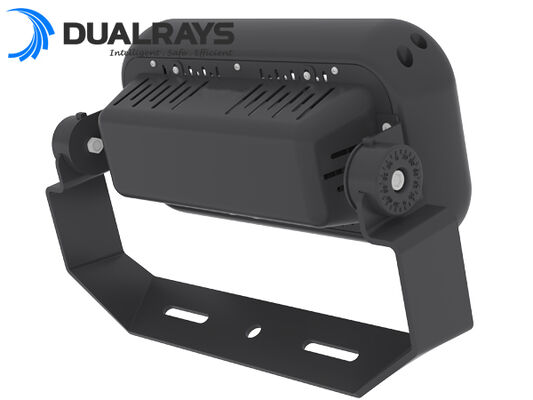

| Beugels: U-vormige beugel met 360°-rotatie |
| Aanbevolen hoogte: 5 - 20 meter |
| Onderhoud: Makkelijk, open met schroefdraer, modulair concept voor een gemakkelijke vervanging van onderdelen: LED's, drivers, SPD. |
Bestuurder: regelbare en programmeerbare bestuurder met constante stroom.
in een gegalvaniseerde stuurbus. |
| IP (inbraakbescherming): IP66 |
| IK (inslagweerstand): IK10 |
| Beschermingsklasse: klasse I |
| Kabelinvoer: H05RN-F 3*1.5mm2 |
| Overspanningsweerstand: CM: 10kV, DM: 6kV |
| SPD (facultatief): 10kV-10kA, type II, met LED-signaal en thermofuus om de belasting aan het einde van de levensduur te ontkoppelen |
| Montage: montage met een beugel, geschikt voor installatie op de grond, de muur, de hoge mast en ander vast vlak |

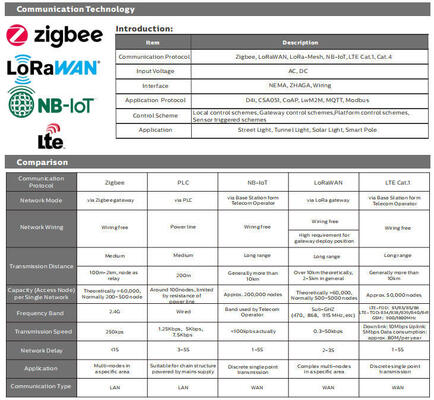

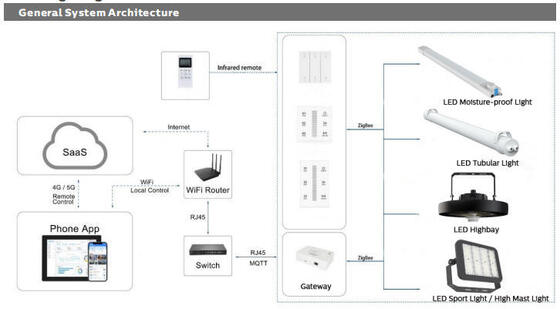

| Smart Function: 0-10V, PWM, Tijdregeling, DMX, Zigbee, DALI |
| Elektrisch systeem |
| Hoofdspanning: 100~277VAC/ 50~60Hz. |
| Vermogensfactor (PF): ≥ 0.95 |
| Totale harmonische vervorming (THD): < 10% |
| Uitvoertype: niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: < 1% |
| Efficiëntie van de bestuurder: > 90% |
| Energieclasse: A++ IPEA>1.15 |
| Fotometrisch systeem |
| LED's: SMD3030 / SMD5050 Facultatief |
| CCT (gecorreleerde kleurtemperatuur): Single CCT (3000K, 4000K, 5000K, 5700K, 6500K) |
| CRI (Color Rendering Index): > 70Ra voor standaard (> 80Ra voor een hoger CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| Opwaartse lichtverhouding: ULOR 0% |
| Vermogen van het licht om naar beneden te gaan: DLOR 100% |
| Verlichtingsindex: tussen D5 en D6 (afhankelijk van de lichtverdeling) |
| Lichtintensiteitscategorie: tussen G*4 en G*6 (afhankelijk van de lichtverdeling) |
| Lichtstroom CIE no3: > 95% |
| SDCM (Standarddeviatie van kleurmatching): < 6 |
|
Beamhoek: 30°/60°/90°/120°Symmetrisch,49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50°Asymmetrisch,
45° gepolariseerd, 60° gepolariseerd ((ontwikkelend)
|
| Gemiddelde levensduur van de verlichting: 100.000 uur (L80B10) |
| Onderhoud van het lumen bij e.o.l.: > 70% |
| Lichtefficiëntie: 130LPW (PROLine) |

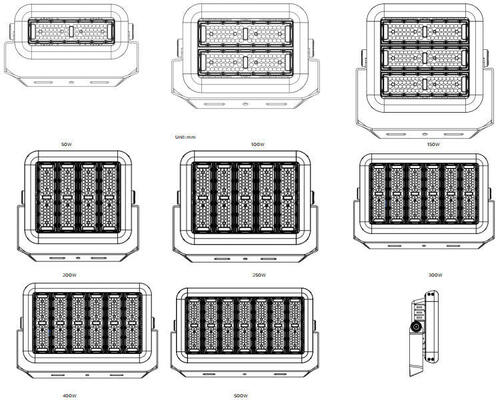

| Nominaal vermogen: 50W 100W 150W 200W 300W 400W 500W |
|
Leverde lumens
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Operatietoestand |
| Operatietemperatuur/vochtigheid: -40~+50°C (-40°F~122°F) / 10~90% RH, niet gecondenseerd |
| Bergingstemperatuur/vochtigheid: -40~+80°C (-40°F~176°F) / 10~90% RH, niet gecondenseerd |
| Gemiddelde LED-gebruiksduur L80B10: ≥100.000 uur |
| Nominale levensduur (Tp < 70°C): tot 100.000 uur |
| Vervoerder MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Trillingsbestand: 10~500Hz,5G 12min / 1cyclus,periode 72min. Elk langs de X,Y,Z-assen |
| Geluid: < 25 dB (30 cm afstand, normale werking) |
| Garantie: 5 jaar (verlengbaar tot 7 jaar) |
| Certificeringen |
| Global Certificate: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. |
| Veiligheidsrichtlijnen: EN 60598-1. |
| EMC richtlijnen: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Andere richtlijnen: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Lichtstroomvertrouwen, vermogenstolerantie en kleurtemperatuurvertrouwen ±5%, 5000K en CRl>70.
* De lichtstraling, de lichtintensiteitsverdeling en de lichtdoeltreffendheid zijn onderzocht overeenkomstig de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over de lichtstromen en de vermogens voor de afzonderlijke index is vermeld op het productgegevensblad.
* De waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, op basis van 5000K/70Ra.
* Vermogenstolerantie met ZHAGA-versie of stroomvoorziening D4i/SR: ±10%.
Zet de stroom uit, verbind de AC-draad.
Dimmingverbinding (met dimbaar stuur)
1- Compatibel met 0-10V dimming.
2Verbind de draden zoals hierboven beschreven.

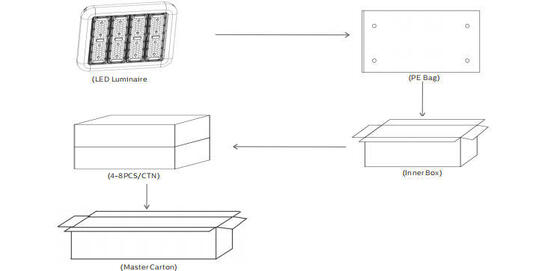

| Vermogen/W Inner Box Buitenste doos QTY ¢/CTN Eenheid N.W G.W./Doos |
| 50 260x150x425mm 635x540x445mm 8PCS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8PCS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4PCS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4PCS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1PCS 13,9Kg 16,3Kg |
| 300415x150x560mm 415x150x560mm 1 PCS 16,3 kg 19,5 kg |
| 400 415x150x560mm 415x150x560mm 1PCS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1PCS 22.8Kg 25.5Kg |
Lees alle onderstaande instructies voor de installatie:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomvoorziening is uitgeschakeld voor de installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de nationale elektrische code en de overeenkomstige lokale codes.
* Verpakkingen uitpakken en de lamp zorgvuldig onderzoeken, eventuele beschadigingen melden en alle verpakkingsmaterialen opslaan indien een deel van het product tijdens het vervoer is beschadigd.
* Gebruik de lamp niet als deze beschadigd is!
Verklaring:
Volgens de internationale standaard van LED-verlichting,hier DUALRAYS officieel beweert dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten mag alleen worden toegepast op binnenshuis of semi-buiten neutrale omgevingOndertussen belooft DUALRAYS volledige garantie voor de producten.
Een toepassing in een zware omgeving, met inbegrip van hoge/lage temperatuur, hoge luchtvochtigheid, hoge zoutgehalte, hoge ammoniakgehalte, enz., is niet toegestaan zonder officiële bevestiging van de fabrikant.Als er misbruik plaatsvindt, is de garantie niet langer gegarandeerd.
*ProfessioneleTeam:>15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC-managementsysteem, leveren zowel kwalitatief hoogwaardige producten als diensten;
* Betrouwbaar merk:Stabiel en langdurig samenwerken met Europese klanten opgebouwd, hoge prijs en vertrouwen gekregen en voor betere service een magazijn in Nederland hebben;
*Dialux-simulatie:Stuur ons uw parameters van de toepassingen, zoals afstand, hoogte, breedte, etc, ons ingenieursteam zal simulatie doen volgens uw vraag en u het beste product aanbevelen;
*Al onze LED-lampen voldoen aan de CE, RoHS-norm.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 worden voor de toonaangevende producten vermeld.
