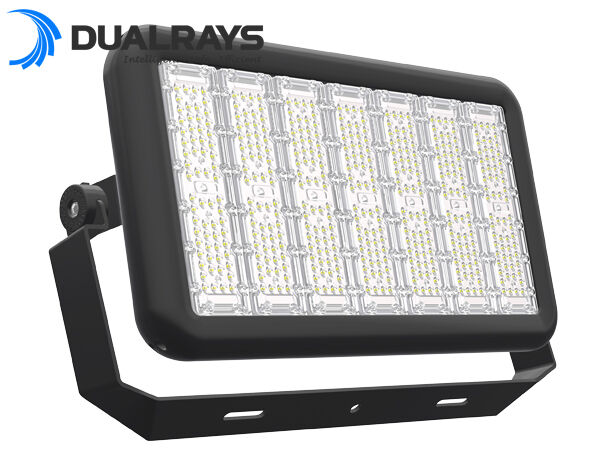

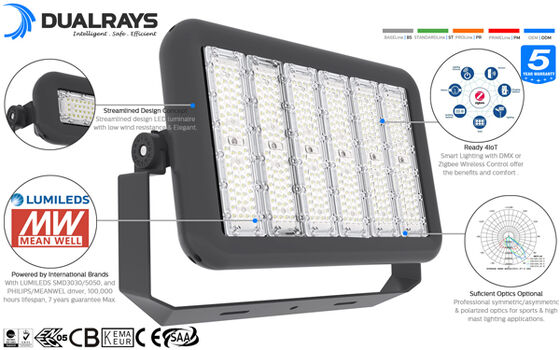

* Hoge helderheid SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED's, Meanwell XLG / PHILIPS Driver Optioneel;
* Precisie geïntegreerde spuitgiet ADC12 AL, Uitstekende thermische geleidbaarheid；
* IP65 / IK10 Bescherming;
* 30°/60°/90°/120° Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymmetrisch,
45° gepolariseerd, 60° gepolariseerde (in ontwikkeling) optiek Optioneel;
* Diverse intelligente bediening: 1-10V, DALI, DMX512, Zigbee voor optie;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 100.000 uur;
* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: Meanwell//SOSEN/PHILIPS, DURALYS zelf ontwikkelde driver, duurzaam en compact.
> LED's: LUMILEDS/SAN'AN LED's Optioneel;
> Efficiëntie: 130LPW/160LPW Optioneel;
> Bediening en dimmen: 1-10V, DALI, DMX512, Zigbee voor optie;
> Optische lens: 30°/60°/90°/120° Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymmetrisch,
45° gepolariseerd, 60° gepolariseerde (in ontwikkeling) optiek Optioneel;

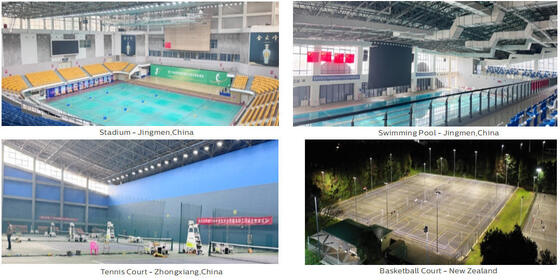

> Verlichting van platformen (luchthavens) en havens;
> Recreatieve sportverlichtingstoepassingen (Voetbal, Hockey, Basketbal, Golf, Tennis, etc.);
> Hoge mastverlichting;
> Verlichting van grote gebouwen;
> Parkeer- en industrieterreinen;
> Rotondes en snelwegkruisingen;
| Algemeen systeem |
| Behuizing Materiaal: Hogedruk spuitgiet ADC12 aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 volgens de UNE EN 1706 standaard poedercoating. |
| Behuizing Kleur: Metallic Zwart (RAL9017), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |

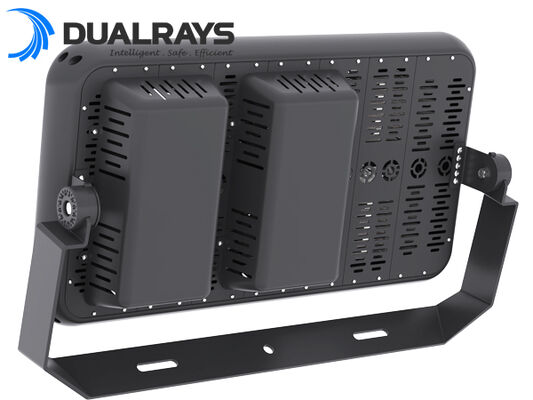

LED's Warmteafvoer: Door finless ADC12 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectieafvoer
waardoor thermisch contact met de LED-modules wordt gewaarborgd door middel van een hooggeleidende loodvrije soldeerpasta |

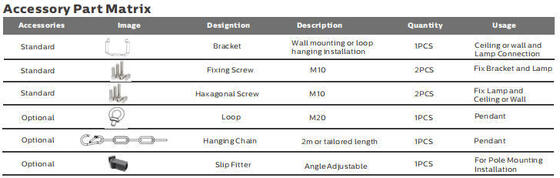

| Beugels: U-vormige beugel met 360° draaibaar |
| Aanbevolen montagehoogte: 5 - 20 meter |
| Onderhoud: Eenvoudig, openen met schroevendraaier, modulair concept voor eenvoudige componentvervanging: LED's, drivers, SPD. |
Driver: Constante stroom instelbare en programmeerbare driver. Ingebouwd in de driverbox, voorgebedraad
in een gegalvaniseerde driverbox. |
| IP (Ingress Protection Rating): IP66 |
| IK (Impact Resistance): IK10 |
| Beschermingsklasse: Klasse Ⅰ |
| Kabelinvoer: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Max. sectie 4mm2) |
| Overspanningsweerstand: CM: 10kV, DM: 6kV |
| SPD (optioneel): 10kV-10kA, type II, met LED-signaal en thermische zekering om de belasting aan het einde van de levensduur te verbreken |

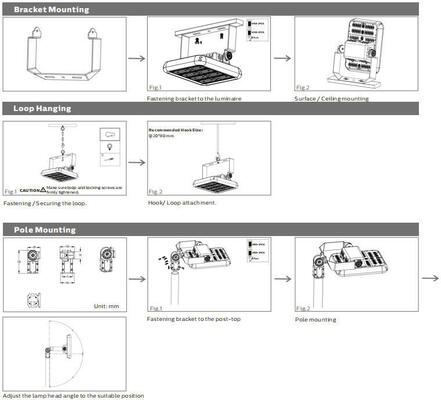

| Installatie: Beugelinstallatie, geschikt voor installatie op de grond, muur, hoge mast en andere vaste vlakken |

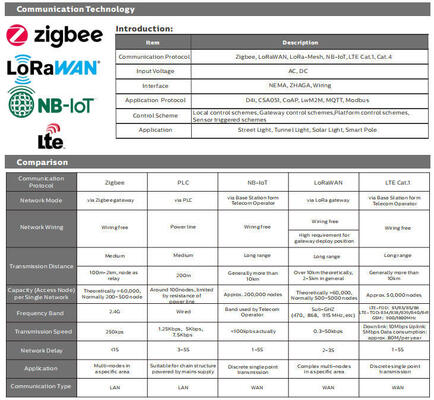

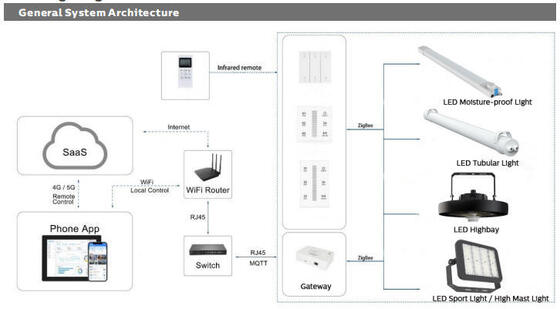

| Slimme functie: 0-10V, PWM, Tijdsbesturing, DMX, Zigbee, DALI |
| Elektrisch systeem |
| Netspanning: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Vermogensfactor (PF): ≥0.95 |
| Totale harmonische vervorming (THD): ＜10% |
| Uitvoertype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor:<1% |
| Driver-efficiëntie: >90% |
| Energieklasse: A++ IPEA>1.15 |
| Fotometrisch systeem |
| LED's: SMD3030 / SMD5050 Optioneel |
| CCT (Gecorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Kleurweergave-index): >70Ra voor standaard (>80Ra voor hogere CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| Opwaartse lichtopbrengstverhouding: ULOR 0% |
| Neerwaartse lichtopbrengstverhouding: DLOR 100% |
| Verblindingsindex: Tussen D5 en D6 (afhankelijk van de lichtverdeling) |
| Lichtsterktecategorie: Tussen G*4 en G*6 (afhankelijk van de lichtverdeling) |
| Lichtstroom CIE nº3: >95% |
| SDCM (Standaard Afwijking van Kleuraanpassing): ＜6 |
|

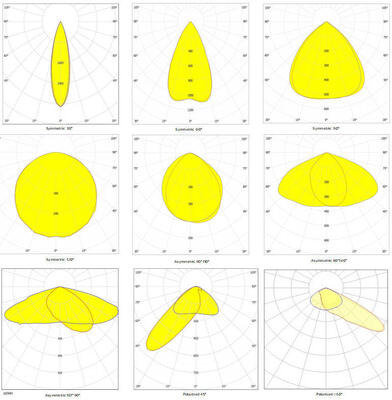

Stralingshoek: 30°/60°/90°/120° Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymmetrisch,
45° gepolariseerd, 60° gepolariseerd (in ontwikkeling)
|
| Gemiddelde nuttige levensduur van het armatuur: 100.000 uur (L80B10) |
| Lumenbehoud aan het einde van de levensduur: >70% |
| Lichtopbrengst: 130LPW (PROLine) | 160LPW (PRIMELine) Optioneel |

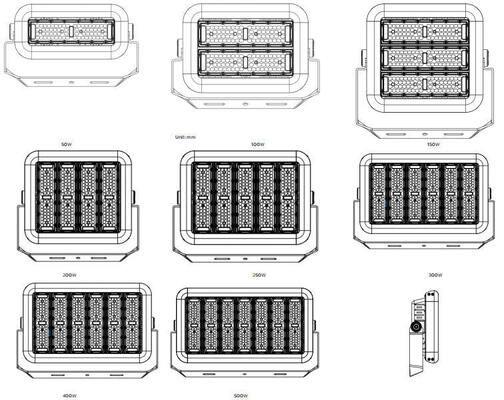

| Nominaal vermogen: 50W 100W 150W 200W 300W 400W 500W |
|
Geleverde lumen
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Bedrijfsconditie |
| Bedrijfstemperatuur / Vochtigheid: -40~ +50℃ (-40°F ~ 122°F) / 10~90% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +80℃ (-40°F ~ 176°F) / 10~90% RV, niet gecondenseerd |
| Gemiddelde nuttige levensduur LED L80B10: ≥100.000H |
| Nominale levensduur (Tp<70℃): Tot 100.000H |
| Driver MTBF: 500.000H, MIL-HDBK-217F (25℃) |
| Trillingsbestendig: 10~500Hz, 5G 12min / 1 cyclus, periode van 72min. Elk langs X, Y, Z assen |
| Akoestisch geluid: ＜25dB (30cm afstand, Normale werking) |
| Garantie: 5 jaar (uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Wereldwijd certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Vermeld, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>70.
* Lichtbundel, lichtintensiteitsverdeling en lichtefficiëntie werden onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor EN13032 normreeks en de LM-79 norm.
* Up-to-date productinfo en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen worden aangegeven op het productgegevensblad.
* Waarden kunnen onderhevig zijn aan wijzigingen als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 5000K/70Ra.
* Vermogenstolerantie met ZHAGA-versie of voeding D4i/SR: ±10%.
Schakel de stroom uit, sluit de AC-draad aan.
Dimverbinding (met dimbare driver)
1. Compatibel met 0-10V dimmen.
2. Sluit de draden aan zoals in bovenstaand diagram.

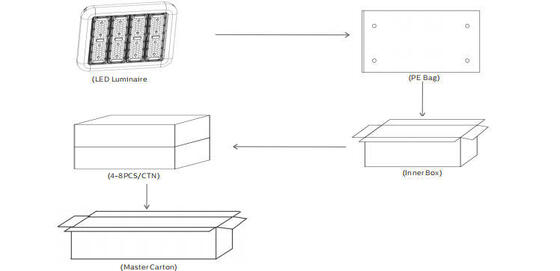

| Vermogen/W Binnendoos Buitendoos Aantal/CTN Eenheid N.W G.W/Karton |
| 50 260x150x425mm 635x540x445mm 8 STUKS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8 STUKS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4 STUKS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4 STUKS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 STUKS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1 STUKS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1 STUKS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1 STUKS 22.8Kg 25.5Kg |
Lees alle onderstaande instructies voordat u de installatie uitvoert:
* Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de stroomtoevoer is uitgeschakeld voordat u de installatie uitvoert.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar alle verpakkingsmaterialen als een deel van het product tijdens het transport beschadigd is geraakt.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de internationale standaard van LED-armaturen, beweert DUALRAYS hier formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mogen worden toegepast in een neutrale omgeving binnen of semi-buiten. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in een zware omgeving, waaronder hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehalte, hoge ammoniak, enz. is niet toegestaan zonder de officiële bevestiging van de fabrikant. Als er een verkeerde toepassing plaatsvindt, wordt de garantie niet langer gegarandeerd.
*Professioneel team:>15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC-managementsysteem, bieden zowel een goed kwaliteitsproduct als service;
* Betrouwbaar merk:Heeft een stabiele en langdurige samenwerking opgebouwd met Europese klanten, heeft veel lof en vertrouwen gekregen en heeft een magazijn in Nederland voor een betere service;
*Bied DIALux-simulatie:Stuur ons uw parameters van de toepassingen, zoals afstand, hoogte, breedte, enz., ons engineeringteam zal een simulatie uitvoeren op basis van uw vraag en u het beste product aanbevelen;
*Al onze LED-armaturen voldoen aan de CE-, RoHS-standaard. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 vermeld voor de toonaangevende producten.
