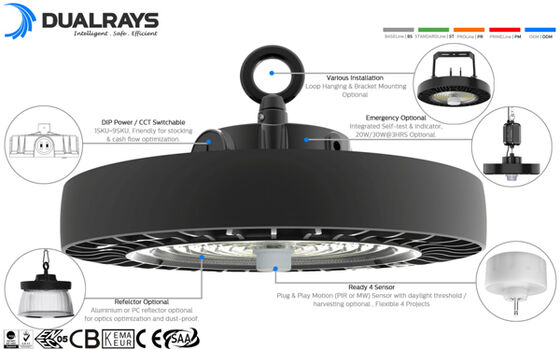

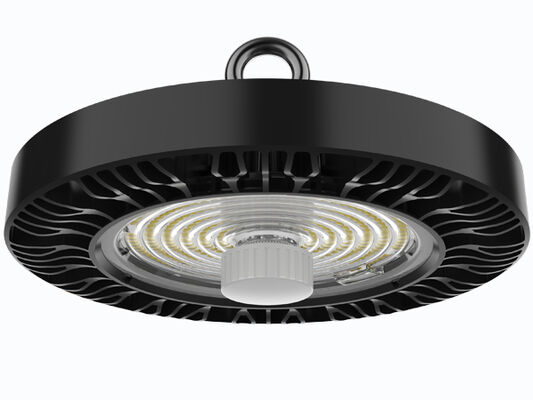

* ADC12 Gegoten Al, Integraal Vormgieten, Uitstekende Thermische Geleidbaarheid;
* SAN'AN / LUMILEDS Hoge Helderheid SMD2835 LED's, DUALRAYS Zelfontwikkelde Driver of SOSEN / Driver Optioneel;
* IP65 / IK08 Bescherming;
* 60°/90°/120° stralingshoek optioneel;
* Corrosiebestendige Poedercoating Afwerking;
* Meerdere Installaties: Lusophanging, Plafondmontage, Wandmontage;

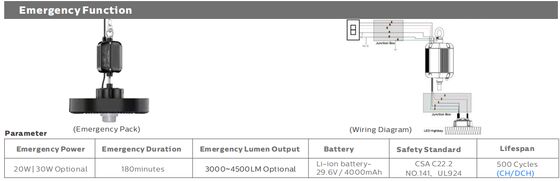

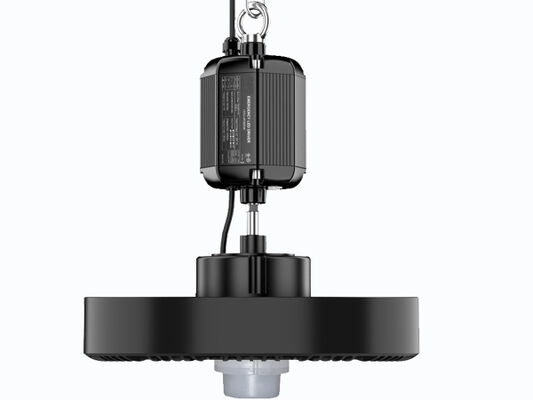

* Diverse intelligente besturing: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Nood;
* 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Schakelbare Voeding als Standaard (100%-80%-60%);
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 61.000u;

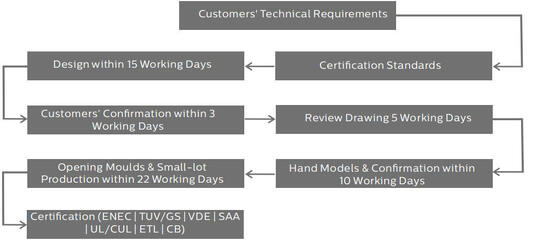

* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: DUALRAYS Zelfontwikkelde ingebouwde driver, slank ontwerp, duurzaam en compact.
> 3 CCT optioneel;
> DIP Schakelbare Voeding (100%-80%-60%);
> Bediening en Dimmen: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Nood;

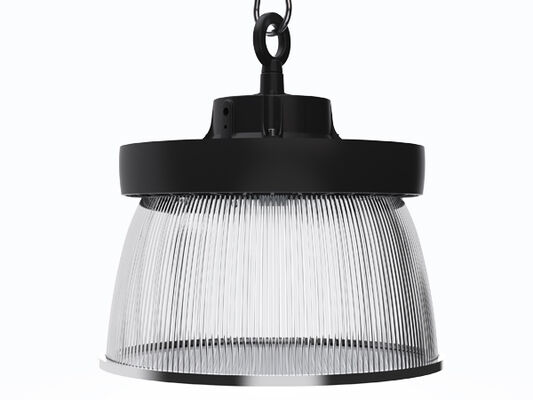

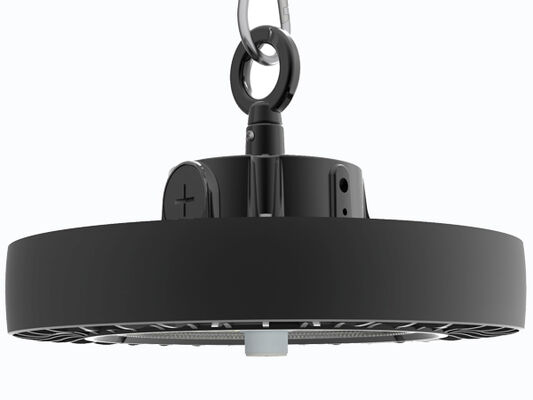

> Reflector: PC-reflector met / zonder afdekking. buismontage.
> Installatie: Lusophanging, Plafondmontage, Wandmontage;
> Vervanging voor traditionele HID- of MH-lichtbron;
> Fabriekshallen en productiegebieden;
> Magazijnen en logistieke hallen;
> Bouwmarkten en megastores;
> Stadions en andere sportfaciliteiten;
> Traditionele lampvervanging;

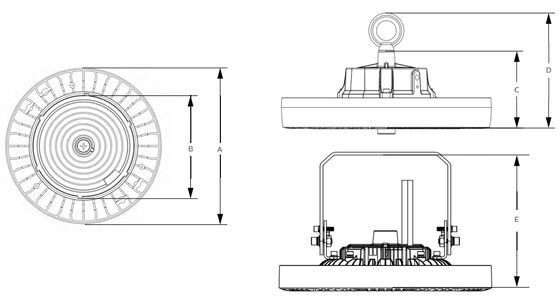

| Vermogen/W Maat A / mm Maat B / mm Maat C / mm Maat D / mm Maat E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Algemeen Systeem |
Behuizingsmateriaal: Hogedruk gegoten ADC12 aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 volgens de UNE EN 1706 standaard poedergecoat |
| Diffusormateriaal: Geïnjecteerd PC volgens de UNE-EN ISO 294-2:2019 standaard, UV-filter optioneel (IK08) |
| Behuizingskleur: Metallic Zwart (RAL9017), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
LED's Warmteafvoer: Door vinloze ADC12 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectieafvoer
waardoor thermisch contact met de LED-modules wordt gewaarborgd door middel van een hooggeleidende loodvrije soldeerpasta |
| Optisch systeem: Lensoptiek, PC/alu-reflector optioneel |
Afwerking: Polyester poedercoating, elektrostatisch gespoten en gesublimeerd in de oven, Bestand tegen
corrosie |
| Aanbevolen Montagehoogte: 5 - 15 meter |
| Onderhoud: LED niet uitwisselbaar, driver uitwisselbaar |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebed in armatuur, voorgebedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Zigbee |
| IP (Ingress Protection Rating): IP65 |
| IK (Impact Resistance): IK08 |
| Beschermingsklasse: Klasse Ⅰ |
| Gloeidraad: 750°C (Onder 30s) |
| Kabelwartel: Kunststof M20x1.5 – IP68 | Kunststof M25x1.5 – IP68 (optioneel) |

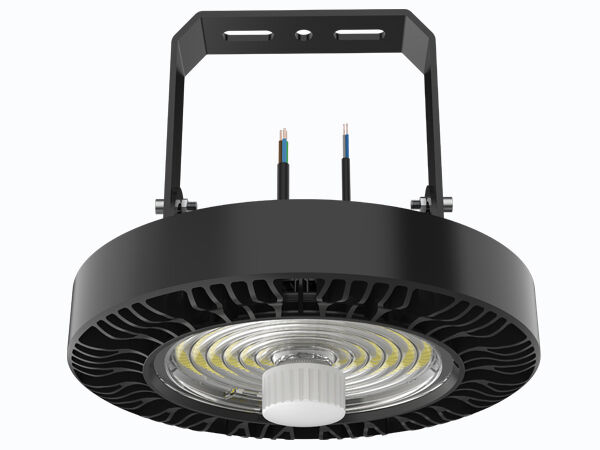

| Installatie: Lusophanging | Beugelmontage |

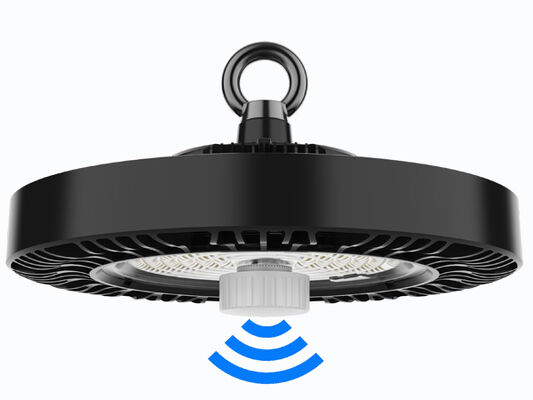

Slimme Functie: PIR-sensor met daglichtdrempel| Magnetronsensor met daglichtdrempel of daglicht
oogst| Nood |
| Opwaartse lichtopbrengstverhouding: ULOR 0 |
| Neerwaartse lichtopbrengstverhouding: DLOR 100% |
| Elektrisch Systeem |
| Elektrische aansluiting: 0,3 m 3*1,0 mm2 als standaard, max. 3x2,5 mm2 + 2x1,5 mm2 dimdraad, vrije draadeinden, draad op maat met EU/AU/US stekker als optie |
| Netspanning: 100~277VAC/ 50/60Hz, 140-280VDC |
| Vermogensfactor (PF): ≥0,97 |
| Totale Harmonische Vervorming (THD): ＜20% |
| Overspanningsbeveiliging: DM: 6kV,CM: 6kV,Criterion B |
SPD (Optioneel): Type 2, 10kV en 20kA transiënte overspanningsbeveiliging. Serieschakeling met thermische zekering
afschakelaar voor een effectievere bescherming aan het einde van de levensduur |
| Uitvoertype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: ＜1%Perceptie van Stroboscopische Effecten (Pst) ＜1 |
| Stroboscopische Zichtbaarheidsmaat (SVM): ＜0,4 |
| Perceptie van Stroboscopische Effecten (Pst): ＜1 |
| Armaturen Vermogen B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via LSS-stroomonderbrekers 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometrisch Systeem |
| LED's: SMD2835 (1W) |
|
CCT (Gecorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K)
Driekleur optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze)
|
| CRI (Color Rendering Index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrijgesteld van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaarddeviatie van Kleuraanpassing): ＜5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 33,9 (Kruis)
33,9 (Longitudinaal)
|

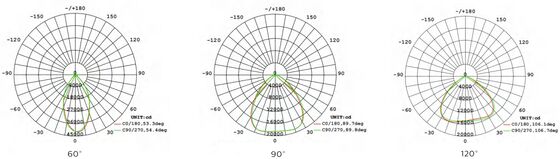

| Stralingshoek: 60° | 90° | 120° Optioneel |
| Gemiddelde Nuttige Levensduur van Armatuur: 61.000 uur (L80B10) |
| Lumenbehoud bij e.o.l. >70% |
| Lichtopbrengst: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optioneel |
| Nominaal Vermogen: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Geleverde Lumens
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Bedrijfsconditie |
| Bedrijfstemperatuur / Vochtigheid: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde Nuttige Levensduur LED L80B10: ≥100.000H |
| Nominale Levensduur (Tp <70℃): Tot 100.000H |
| Driver MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Trillingsbestendig: 10~500Hz,5G 12min / 1cyclus, periode van 72min. Elk langs X,Y,Z-assen |
| Akoestisch Geluid: ＜25dB (30cm afstand, Normale werking) |
| Garantie: 5 jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Wereldwijd Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Vermeld, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, Vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement werden onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor EN13032 normreeks en de LM-79 norm.
* Up-to-date productinfo en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen worden aangegeven op het productgegevensblad.
* Waarden kunnen onderhevig zijn aan wijzigingen als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiënter met 70Ra

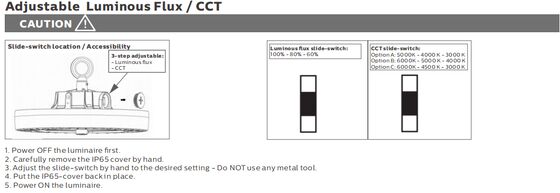

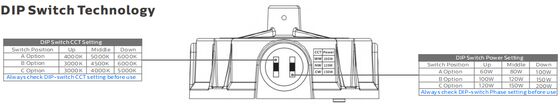

1. Schakel eerst de armatuur UIT.
2. Verwijder voorzichtig de IP65-afdekking met de hand.
3. Stel de schuifschakelaar met de hand in op de gewenste instelling - Gebruik GEEN metalen gereedschap.
4. Plaats de IP65-afdekking terug.
5. Schakel de armatuur AAN.
Schakel de stroom uit, sluit de AC-draad aan.
Dimverbinding (Met dimbare driver)
1. Compatibel met 0-10V dimmen.
2. Sluit de draden aan zoals in bovenstaand diagram.
| Vermogen/W Binnenbox Buitenverpakking AANTAL”/CTN Eenheid N.W G.W/Karton |
| 100 295x115x298mm 615x308x320mm 5 STUKS 2,2 kg 13,9 kg |
| 150 295x115x298mm 615x308x320mm 5 STUKS 2,4 kg 14,2 kg |
| 150 295x115x298mm 615x308x320mm 5 STUKS 2,6 kg 14,6 kg |
Lees alle onderstaande instructies voordat u de installatie uitvoert:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld voordat u de installatie uitvoert.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar alle verpakkingsmaterialen als een deel van het product tijdens het transport beschadigd is.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard van LED-armaturen, beweert DUALRAYS hier formeel dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mogen worden toegepast in een binnen- of semi-buitenomgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in een zware omgeving, waaronder hoge/lage temperatuur, hoge luchtvochtigheid, hoge zoutgehalte, hoge ammoniak, enz. is niet toegestaan zonder de officiële bevestiging van de fabrikant. Als er een verkeerde toepassing plaatsvindt, wordt de garantie niet langer gegarandeerd.
