* SAN'AN SMD2835 (0.5W) Hoge Helderheid LED's lichtbron met CRI>80Ra, SOSEN/Meanwell Driver Optioneel;
* Lage Verblinding, Speciaal Geschikt voor Indoor Sportzaal Verlichtingsoplossing;
* IP65 / IK10 Bescherming;
* 120° stralingshoek;
* IP20/IK10 Bescherming;
* UGR<19;
* Balimpacttest DIN18032-3 (DIN VDE 0710-13) goedkeuring
* Meerdere Installaties: Ophanging, Plafondmontage Optioneel;
* Diverse Intelligente Besturing: 1-10V, Zigbee en DALI voor Optie;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 76.000u;
* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: MEANWELL / SOSEN / PHILIPS Non-SELV driver optioneel.
> Besturingen en Dimmen: 1-10V, Zigbee en DALI voor Optie;
> Installatie: Ophanging, Plafondmontage Optioneel;

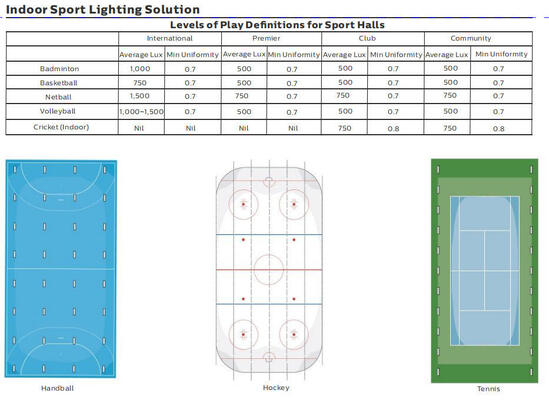

> Tennisbaan;
> Indoor sportstadion;
> Badmintonbaan;
> Sportzaal;
> Gang/Galerij/Gang;
| Algemeen Systeem |
| Behuizingsmateriaal: Geëxtrudeerd aluminium volgens de EN755-norm |
| Diffusormateriaal: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020-norm, UV-filter voorwaardelijk (IK10) |
| Behuizingskleur: Wit (RAL9016), Andere kleuren optioneel |
| Uniformiteit: >0.70 (DIN EN 12193 Klasse I) |
LED Thermische Dissipatie: Via vinloze 6063 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectieafvoer
zorgt voor thermisch contact met de LED-modules via een hooggeleidende loodvrije soldeerpasta |
| Lamptype: LED Uitwisselbaar |
| Lichtuitlaat: Direct |
| Aanbevolen Montagehoogte: 5 - 15 meter |
| Onderhoud: Diffuser Open / Sluiten met schroef |
| Driver: Constante stroom met optioneel instelbaar vermogen via DIP-schakelaar, ingebouwd in armatuur, voorgemonteerd |
| Dimregeling: AAN-UIT | 1-10V | DALI2 | Zigbee Dimming |
| IP (Ingress Protection Rating): IP20 |
| IK (Slagvastheid): IK10 |
| Beschermingsklasse: Klasse I |
| Gloeidraad: 850°C (Onder 30s) |
| Kabelinvoer: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Max sectie 4mm2) |

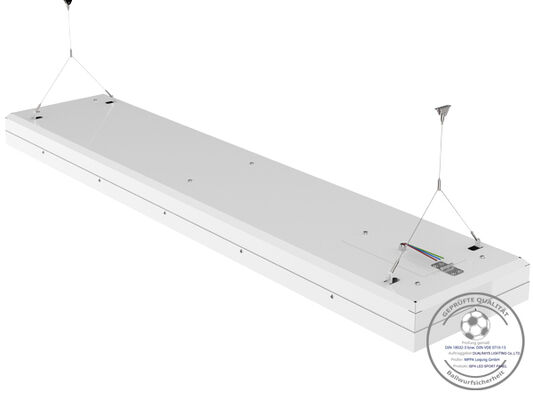

| Installatie: Plafondmontage | Lusophanging |
| Slimme Functie: Noodgeval |
| Elektrisch Systeem |
| Doorkoppeling: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 draden door voor optie |
| Netspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥0.96 |
| Totale Harmonische Vervorming (THD): <10% |
| Uitgangstype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% |
| Stroboscopische Zichtbaarheidsmaat (SVM): <0.4 |
| Perceptie van Stroboscopische Effecten (Pst): <1 |
| Aansluiting: 3*1.0mm2 als standaard, max 3x2.5mm2 + 2x1.5 mm2 dimdraad, vrije draadeinden, op maat gemaakte lengte |
| Vermogen armaturen B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Module via LSS Stroomonderbrekers 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Fotometrie Systeem |
| LED's: SMD2835 (0.5W) |
| CCT (Gekorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Kleurweergave-index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrijgesteld van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaardafwijking Kleurmatching): <5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 24.9 (Dwars)
23.4 (Langsliggend)
|
| Stralingshoek: 120° |
| Gemiddelde Nuttige Levensduur Armatuur: 95.000 uur (L80B10) |
| Lumenonderhoud aan het einde van de levensduur >70% |
| Lichtrendement: 130LPW (PROLine) |
| Nominaal Vermogen: 100W 150W 200W |
Geleverde Lumens
@ 5000K, CRl>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Bedrijfsvoorwaarden |
| Bedrijfstemperatuur / Vochtigheid: -20~ +50°C (-4°F ~ 122°F) / 5~85% RH, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +60°C (-40°F ~ 140°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde Nuttige LED-tijd L90B10: ≥0.96 |
| Nominale Levensduur (Tp<70°C): Tot 100.000H |
| Driver MTBF: 500.000H,MIL-HDBK-217F(25°C) |
| Trillingsbestendig: 10~500Hz,5G 12min / 1cyclus, periode van 72min. Elk langs X,Y,Z assen |
| Akoestisch Geluid: <25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Globaal Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Gecertificeerd, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, Vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80.

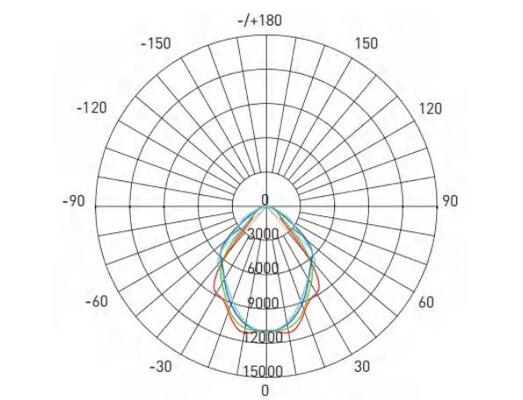

* Lichtbundel, lichtintensiteitsverdeling en lichtrendement werden onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor de EN13032 normserie en de LM-79 norm.
* Actuele productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen wordt aangegeven op het productgegevensblad.
* Waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% hogere efficiëntie met 70Ra

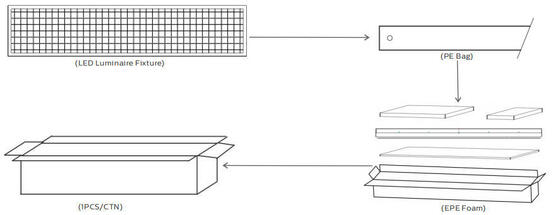

| Vermogen/W Binnenverpakking Buitenverpakking AANTAL/CTN Eenheid N.W G.W/Karton |
| 100 Nil 1580x380x140mm 1PCS 12.2Kg 13.8Kg |
| 150 Nil 1580x380x140mm 1PCS 12.8Kg 14.6Kg |
| 200 Nil 1580x380x140mm 1PCS 14.3Kg 15.9Kg |
Lees alle onderstaande instructies voor installatie:
* Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de stroomtoevoer is uitgeschakeld vóór installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale voorschriften.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens transport is beschadigd.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard van LED-armaturen, verklaart DUALRAYS hierbij formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mag worden toegepast in een neutrale binnen- of semi-buitenomgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in een zware omgeving, inclusief hoge/lage temperatuur, hoge vochtigheid, hoge zoutgehalte, hoge ammoniakgehalte, etc. is niet toegestaan zonder officiële bevestiging van de fabrikant. Indien er sprake is van verkeerd gebruik, is de garantie niet langer gegarandeerd.
Al onze LED-armaturen voldoen aan de CE, RoHS-norm.Professioneel team: >15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC-managementsysteem, bieden zowel goede kwaliteit product als service;* Betrouwbaar merk:
Stabiele en langdurige samenwerking opgebouwd met Europese klanten, hoge waardering en vertrouwen gekregen, en magazijn in Nederland voor betere service;*
Al onze LED-armaturen voldoen aan de CE, RoHS-norm.Stuur ons uw parameters van de toepassingen, zoals afstand, hoogte, breedte, etc., ons ingenieurs team zal een simulatie uitvoeren volgens uw wensen en u het beste product aanbevelen;*
Al onze LED-armaturen voldoen aan de CE, RoHS-norm. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 vermeld voor de toonaangevende producten.Verzending:
