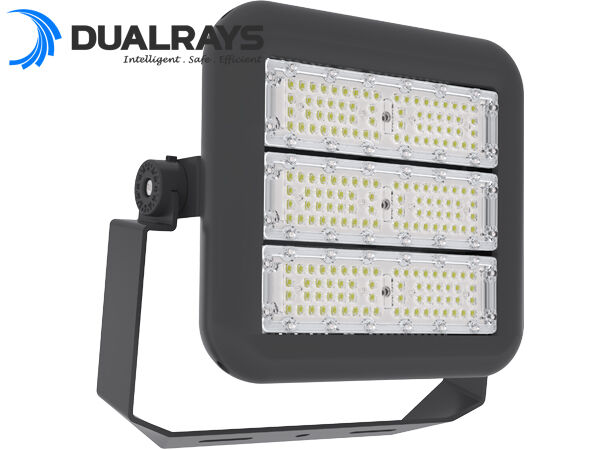

* Hoge helderheid SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED's, Meanwell XLG / PHILIPS Driver Optioneel;
* Marine Grade AL Behuizing Hoge druk marine-grade spuitgiet-AL behuizing om WF2 niveau te bereiken, Precisie Geïntegreerd Spuitgieten ADC12 AL, Uitstekende Thermische Geleiding;
* Roestvrij Staal 316 Hardware Roestvrijstalen beugel en hardware voor maximale corrosiebestendigheid.
* IP66 / IK10 Bescherming;
* 30°/60°/90°/120° Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymmetrisch,
45° gepolariseerd, 60° gepolariseerd (in ontwikkeling) optiek Optioneel;
* Diverse Intelligente Besturing: 1-10V, DALI, DMX512, Zigbee voor Optie;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 100.000 uur;
* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: Meanwell//SOSEN/PHILIPS, DURALYS zelfontwikkelde driver, duurzaam en compact.
> LED's: LUMILEDS/SAN'AN LED's Optioneel;
> Efficiëntie: 130LPW/160LPW Optioneel;
> Besturingen en Dimmen: 1-10V, DALI, DMX512, Zigbee voor Optie;
> Optische Lens: 30°/60°/90°/120° Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymmetrisch,
45° gepolariseerd, 60° gepolariseerd (in ontwikkeling) optiek Optioneel;

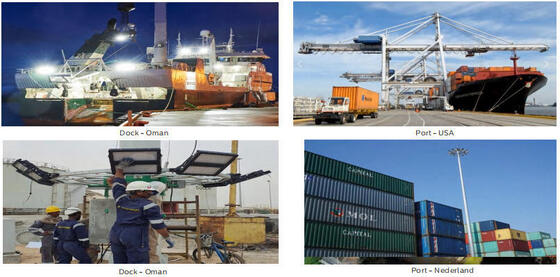

> Vissersschepen;
> Dekken van maritieme vaartuigen;
> Bovenloopkranen & Portalkranen;
> Offshore boorplatforms;
> Verlichting van hoog-mast gebieden;
> Havenfaciliteiten;
| Algemeen Systeem |
| Materiaal Behuizing: Hoge druk spuitgiet ADC12 aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN AC-44100, EN AC-47100 volgens de UNE EN 1706 standaard poedercoating. |
| Kleur Behuizing: Metaalzwart (RAL9017), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
Thermische Dissipatie LED's: Via vinnenloze ADC12 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectie dissipatie
zorgt voor thermisch contact met de LED-modules via een loodvrije soldeerpasta met hoge geleidbaarheid |

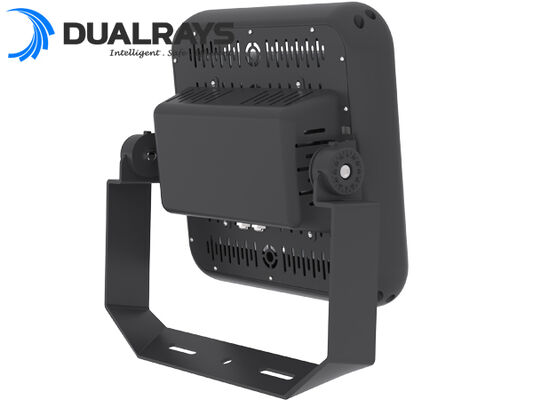

| Beugels: SS316 Marine Grade U-vormige Beugel met 360° Draaibaar |
| Aanbevolen Montagehoogte: 5 - 20 meter |
| Onderhoud: Eenvoudig, te openen met schroevendraaier, modulair concept voor eenvoudige vervanging van componenten: LED's, drivers, SPD. |
Driver: Constante stroom instelbare en programmeerbare driver. Ingebouwd in de driverbox, voorgemonteerd
in een gegalvaniseerde driverbox. |
| IP (Ingress Protection Rating): IP66 |
| IK (Slagvastheid): IK10 |
| Beschermingsklasse: Klasse I |
| Kabelinvoer: H05RN-F 3*1.5mm² | H05RN-F 5*1.5mm² (Max sectie 4mm²) |
| Overspanningsbeveiliging: CM: 10kV, DM: 6kV |
| SPD (optioneel): 10kV-10kA, type II, met LED-indicator en thermische zekering om de belasting aan het einde van de levensduur te ontkoppelen |

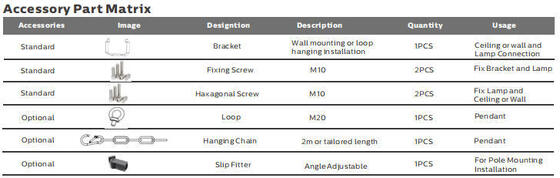

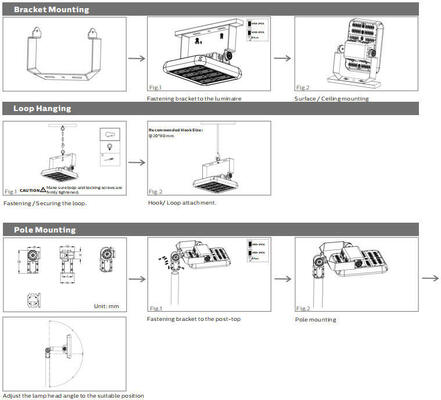

| Installatie: Montage met beugel, geschikt voor installatie op de grond, muur, hoog-mast en andere solide vlakken |

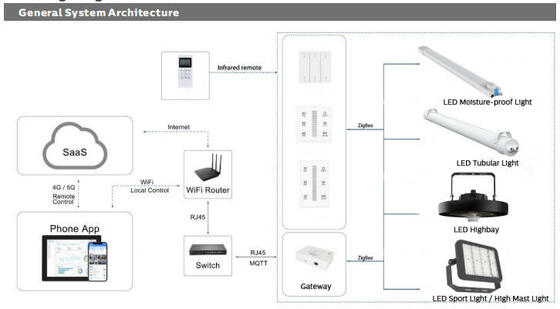

| Slimme Functie: 0-10V, PWM, Tijdregeling, DMX, Zigbee, DALI |
| Elektrisch Systeem |
| Netspanning: 100~277VAC/ 50~60Hz | 277~480VAC/ 50~60Hz |
| Vermogensfactor (PF): ≥0.95 |
| Totale Harmonische Vervorming (THD): <10% |
| Uitgangstype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% |
| Driver efficiëntie: >90% |
| Energieklasse: A++ IPEA>1.15 |
| Fotometrisch Systeem |
| LED's: SMD3030 / SMD5050 Optioneel |
| CCT (Gekorrelde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (Kleurweergave-index): >70Ra voor standaard (>80Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrijgesteld van risico) |
| Opwaartse lichtstroomverhouding: ULOR 0% |
| Neerwaartse lichtstroomverhouding: DLOR 100% |
| Verblindingsindex: Tussen D5 en D6 (afhankelijk van de lichtverdeling) |
| Lichtsterkte categorie: Tussen G*4 en G*6 (afhankelijk van de lichtverdeling) |
| Lichtstroom CIE nr. 3: >95% |
| SDCM (Standaardafwijking Kleurmatching): <6 |
|

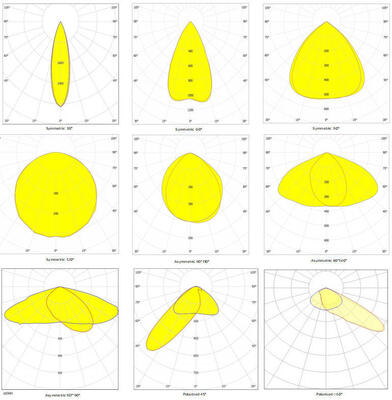

Stralingshoek: 30°/60°/90°/120° Symmetrisch, 49*21°/54*40°/90*110°/70*140°/80*140°/143*50/136*78° / 143*50° Asymmetrisch,
45° gepolariseerd, 60° gepolariseerd (in ontwikkeling)
|
| Gemiddelde Nuttige Levensduur Armatuur: 100.000 uur (L80B10) |
| Lichtstroombehoud aan het einde van de levensduur: >70% |
| Lichtrendement: 130LPW (PROLine) | 160LPW (PRIMELine) Optioneel |

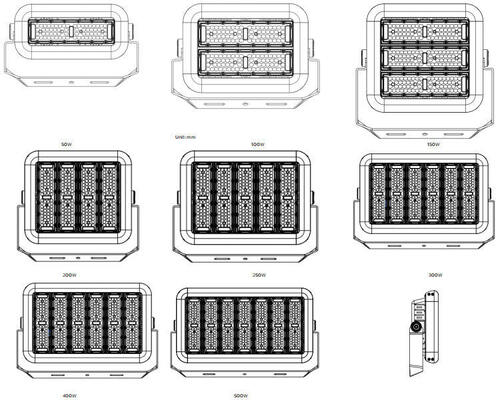

| Nominaal Vermogen: 50W 100W 150W 200W 300W 400W 500W |
|
Geleverde Lumens
@ 5000K, CRl>70 (PRO) 6.500lm 13.000lm 19.500lm 27.000lm 39.000lm 52.000lm 65.000lm
|
| (PRIME) 8.000lm 16.000lm 24.000lm 32.000lm 48.000lm 64.000lm 80.000lm |
| Bedrijfsomstandigheden |
| Bedrijfstemperatuur / Vochtigheid: -40~ +50°C (-40°F ~ 122°F) / 10~90% RH, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +80°C (-40°F ~ 176°F) / 10~90% RH, niet gecondenseerd |
| Gemiddelde Nuttige Levensduur LED L80B10: ≥100.000H |
| Nominale Levensduur (Tp <70°C): Tot 100.000H |
| Driver MTBF: 500.000H, MIL-HDBK-217F(25°C) |
| Trillingsbestendig: 10~500Hz, 5G 12min / 1cyclus, periode van 72min. Elk langs X, Y, Z assen |
| Geluidsniveau: <25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Globaal Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Gecertificeerd, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC Richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerantie lichtstroom, vermogenstolerantie en kleurentolerantie ±5%, 5000K en CRl>70.
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement zijn onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor de EN13032 normreeks en de LM-79 norm.
* Actuele productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen staat vermeld op het productgegevensblad.
* Waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 5000K/70Ra.
* Vermogenstolerantie met ZHAGA versie of voeding D4i/SR: ±10%.
Schakel de stroom uit, sluit de AC-draad aan.
Dimmer aansluiting (Met dimbare driver)
1. Compatibel met 0-10V dimmen.
2. Sluit de draden aan zoals in het bovenstaande diagram.
| Vermogen/W Binnenverpakking Buitenverpakking AANTAL/DOOS Eenheid N.W G.W/Doos |
| 50 260x150x425mm 635x540x445mm 8 STUKS 3.6Kg 32.8Kg |
| 100 300x150x425mm 635x620x445mm 8 STUKS 5.8Kg 51.6Kg |
| 150 405x150x425mm 635x420x445mm 4 STUKS 7.4Kg 33.5Kg |
| 200 415x150x410mm 635x430x430mm 4 STUKS 9.3Kg 42.7Kg |
| 250 415x150x485mm 415x150x485mm 1 STUKS 13.9Kg 16.3Kg |
| 300 415x150x560mm 415x150x560mm 1 STUKS 16.3Kg 19.5Kg |
| 400 415x150x560mm 415x150x560mm 1 STUKS 19.5Kg 22.8Kg |
| 500 415x150x635mm 415x150x635mm 1 STUKS 22.8Kg 25.5Kg |
Lees alle onderstaande instructies voor installatie:
* Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de stroomtoevoer is uitgeschakeld vóór installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de Nationale Elektrische Code en de bijbehorende lokale codes.
* Pak de lamp uit en inspecteer deze zorgvuldig, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens transport is beschadigd.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard voor LED-armaturen, verklaart DUALRAYS hierbij formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mag worden toegepast in een binnen- of semi-buitenomgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in zware omstandigheden, inclusief hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehaltes, hoge ammoniakgehaltes, etc., is niet toegestaan zonder officiële bevestiging van de fabrikant. Bij verkeerd gebruik is de garantie niet meer gegarandeerd.
