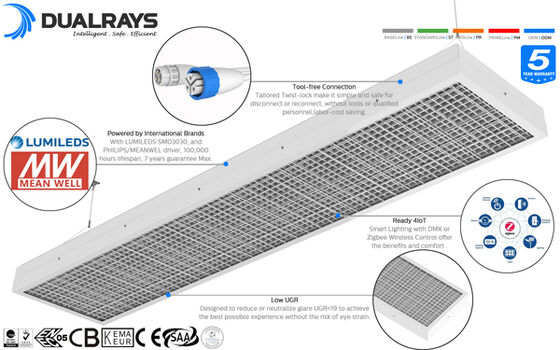

* SAN'AN SMD2835 (0.5W) Hoge Helderheid LED lichtbron met CRI>80Ra, SOSEN/Meanwell Driver Optioneel;
* Lage Verblinding, Bijzonder Geschikt voor Binnen Sportzaal Verlichtingsoplossing;
* IP65 / IK10 Bescherming;
* 120° stralingshoek;
* IP20/IK10 Bescherming;
* UGR<19;

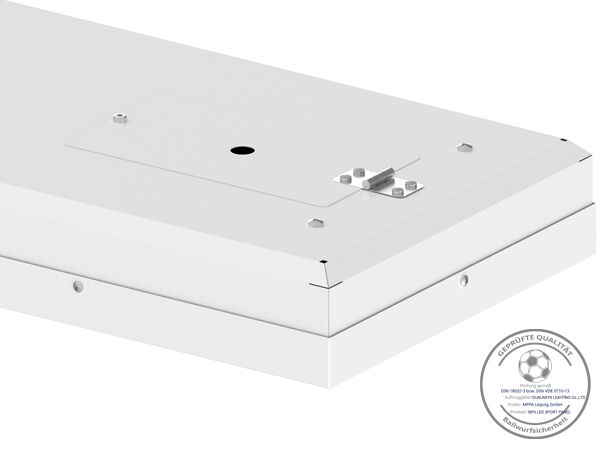

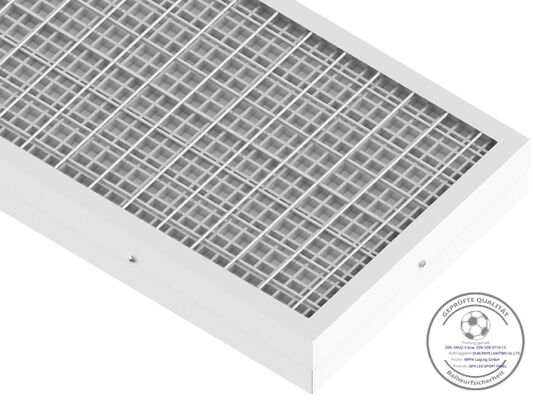

* Bal impact test DIN18032-3 (DIN VDE 0710-13) goedkeuring
* Meerdere Installaties: Ophanging, Plafondmontage Optioneel;
* Diverse Intelligente Besturing: 1-10V, Zigbee en DALI voor Optie;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 76.000 uur;
* Aangepaste ondersteuning voor speciale projecten;
Opties:
> Driver: MEANWELL / SOSEN / PHILIPS Non-SELV driver optioneel.
> Besturing en Dimmen: 1-10V, Zigbee en DALI voor Optie;
> Installatie: Ophanging, Plafondmontage Optioneel;

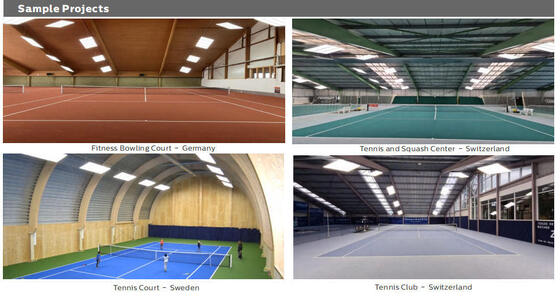

> Tennisbaan;
> Binnen sportstadion;
> Badmintonbaan;
> Sportzaal;
> Gang/Galerij/Gang;
| Algemeen Systeem |
| Behuizingsmateriaal: Geëxtrudeerd aluminium volgens de EN755 standaard |
| Diffusormateriaal: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Behuizingskleur: Wit (RAL9016), Andere kleuren optioneel |

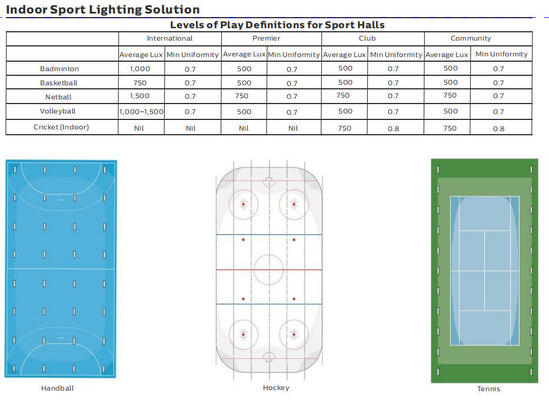

| Uniformiteit: >0.70 (DIN EN 12193 Klasse I) |
LED Thermische Dissipatie: Via vinneloos 6063 AL armatuurlichaam, zonder geleidende vloeistoffen. Passieve convectie dissipatie
zorgt voor thermisch contact met de LED-modules via een hooggeleidende Loodvrije soldeerpasta |
| Lamptype: LED Uitwisselbaar |
| Lichtuitlaat: Direct |
| Aanbevolen Montagehoogte: 5 - 15 meter |
| Onderhoud: Diffuser Open / Sluiten met schroef |
| Driver: Constante stroom met optioneel instelbaar vermogen via DIP-schakelaar, ingebed in armatuur, voorgemonteerd |
| Dimregeling: AAN-UIT | 1-10V | DALI2 | Zigbee Dimming |
| IP (Ingress Protection Rating): IP20 |
| IK (Slagvastheid): IK10 |
| Beschermingsklasse: Klasse I |
| Gloeidraad: 850°C (Onder 30s) |
| Kabelinvoer: H05RN-F 3*1.5mm2 | H05RN-F 5*1.5mm2 (Max sectie 4mm2) |

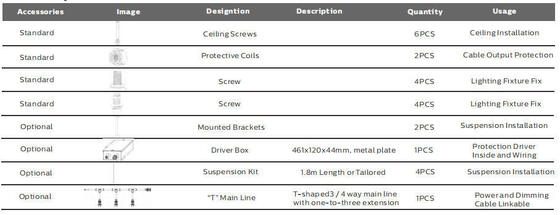

| Installatie: Plafondmontage | Lusophanging |
| Slimme Functie: Noodgeval |
| Elektrisch Systeem |
| Doorvoerbedrading: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 draden doorvoer voor optie |
| Hoofdspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥0.96 |
| Totale Harmonische Vervorming (THD): <10% |
| Uitgangstype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% |
| Stroboscopische Zichtbaarheidsmaat (SVM): <0.4 |
| Perceptie van Stroboscopische Effecten (Pst): <1 |
| Aansluiting: 3*1.0mm2 als standaard, max 3x2.5mm2 + 2x1.5 mm2 dimdraad, vrije draadeinden, aangepaste lengte |
| Armatuur Vermogen B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Module via LSS Stroomonderbrekers 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Fotometrie Systeem |
| LED's: SMD2835 (0.5W) |
| CCT (Gecorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Kleurweergave-index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrij van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaarddeviatie van Kleurmatching): <5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H): 24.9 (Dwars)
23.4 (Langszijde)
|

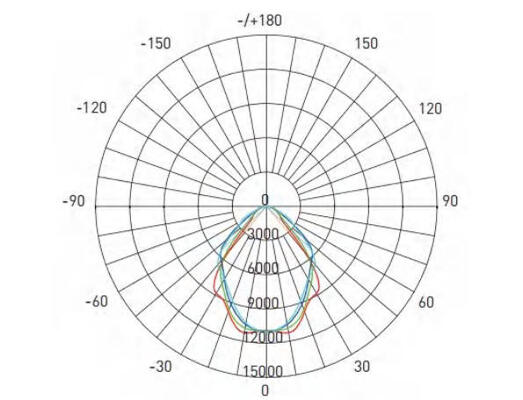

| Stralingshoek: 120° |
| Gemiddelde Nuttige Levensduur Armatuur: 95.000 uur (L80B10) |
| Lumenonderhoud aan het einde van de levensduur: >70% |
| Lichtrendement: 130LPW (PROLine) |
| Nominaal Vermogen: 100W 150W 200W |
Geleverde Lumens
@ 5000K, CRI>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Bedrijfsvoorwaarden |
| Bedrijfstemperatuur / Vochtigheid: -20~ +50°C (-4°F ~ 122°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +60°C (-40°F ~ 140°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde Nuttige LED-tijd L90B10: ≥0.96 |
| Nominale Levensduur (Tp<70°C): Tot 100.000H |
| Driver MTBF: 500.000H, MIL-HDBK-217F(25°C) |
| Trillingsbestendig: 10~500Hz, 5G 12min / 1cyclus, periode van 72min. Elk langs X,Y,Z assen |
| Akoestisch Geluid: <25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Globaal Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Gecertificeerd, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Overige Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, Vermogenstolerantie en kleurentolerantie ±5%, 5000K en CRI>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement werden onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor de EN13032 normreeks en de LM-79 norm.
* Up-to-date productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen staat vermeld op het productgegevensblad.
* Waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiëntie hoger met 70Ra

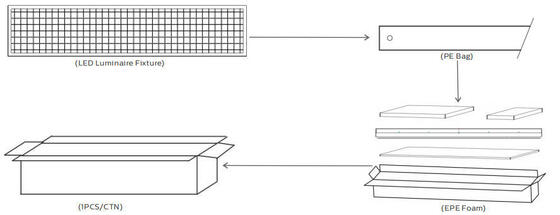

| Vermogen/W Binnenverpakking Buitenverpakking AANTAL/CTN Eenheid N.W G.W/Doos100 Nil 1580x380x140mm 1STUKS 12.2Kg 13.8Kg |
| 150 Nil 1580x380x140mm 1STUKS 12.8Kg 14.6Kg |
| 200 Nil 1580x380x140mm 1STUKS 14.3Kg 15.9Kg |
| Lees alle onderstaande instructies voor installatie: |
* Om elektrische schokken te voorkomen, zorg ervoor dat de stroomtoevoer is uitgeschakeld vóór installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens transport is beschadigd.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard van LED-armaturen, verklaart DUALRAYS hierbij formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mag worden toegepast in een neutrale binnen- of semi-buitenomgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in zware omstandigheden, inclusief hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehaltes, hoge ammoniakgehaltes, etc., is niet toegestaan zonder officiële bevestiging van de fabrikant. Indien er sprake is van verkeerd gebruik, is het garantiebeleid niet langer gegarandeerd.
*
V1: Wat is de garantie voor het TB7 LED Tubulaire licht? team: >15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC-managementsysteem, bieden zowel goede kwaliteit product als service;* Betrouwbaar merk: Stabiele en langdurige samenwerking opgebouwd met Europese klanten, hoge lof en vertrouwen gekregen, en magazijn in Nederland voor betere service;*
Bied DIALux simulatie: Stuur ons uw parameters van de toepassingen, zoals afstand, hoogte, breedte, etc., ons ingenieurs team zal simulatie doen volgens uw vraag en u het beste product aanbevelen;* Al onze LED-armaturen voldoen aan de CE, RoHS standaard.
V1: Wat is de garantie voor het TB7 LED Tubulaire licht?Verzending:Opmerking: Voor kleine bestellingen is express het beste. En voor bulkbestellingen is verzending over zee of per trein (bestemming Europa) het beste, maar het duurt lang. Voor dringende bestellingen raden we aan via de lucht naar de luchthaven plus onze scheepspartner die naar uw deur stuurt.
V1: Wat is de garantie voor het TB7 LED Tubulaire licht?RE: 5 jaar garantie. Als er in deze periode kwaliteitsproblemen aan onze kant optreden, nemen wij de verzendkosten en vervanging op ons.V2: Welke betaalmethoden kunt u accepteren?
RE: We kunnen meerdere betaalroutes accepteren om flexibeler en handiger te zijn voor onze klanten over de hele wereld, Western Union, Paypal, T/T, L/C. Maar over het algemeen is de standaard betaalmethode T/T voor bulkbestellingen, 30% T/T van tevoren, saldo 70% voor verzending. De bankgegevens staan vermeld in de PI.
V3: Wat is CRI?RE: CRI is een cijfer dat de kleuren van echte objecten weergeeft. Hogere CRI met hogere kosten. Voor LED-buizen is de CRI meestal >80Ra, en 90Ra met hogere kosten.
V4:
Kan ik alleen de behuizing apart kopen?
RE: Sorry, we leveren alleen de complete armatuur, maar SKD/CKD kan worden geaccepteerd.
V5: Is er goedkope verzendkosten om naar ons land te importeren?
RE: Voor kleine bestellingen is express het beste. En voor bulkbestellingen is verzending over zee of per trein (bestemming Europa) het beste, maar het duurt lang. Voor dringende bestellingen raden we aan via de lucht naar de luchthaven plus onze scheepspartner die naar uw deur stuurt.
V6: Kunnen we ondersteuning krijgen als we onze eigen marktpositie hebben?
RE: Informeer ons over uw gedetailleerde gedachten over uw markt, vraag, we zullen bespreken en nuttige suggesties voor u voorstellen, om de beste oplossing voor u te vinden.V7: Dimfuncties?
RE: DALI, PIR, 1-10V dimmen beschikbaar, ingebouwde daglichtsensor beschikbaar voor intelligente besturing als optie.
V8: Wat zijn de toepassingen van uw TB7 LED Tubulaire licht?
RE: Ons highbay licht kan worden toegepast in de volgende situaties:
> Vervanging voor fluorescentie NCF;
> Voedselverwerkingsfabriek;
> Chemische installaties;
> Dierenstal Magazijn;
> Autowasplaats;> Buiten- en Binnenlocaties;
Welkom om contact met ons op te nemen voor meer informatie, bezoek onze officiële website
www.DUALRAYS.com
of stuur ons een e-mail naar
info@DUALRAYS.com
om de laatste informatie en ondersteuning te krijgen.
