* SAN'AN SMD2835 LED's met hoge helderheid, BOKE/LIFUD niet-SELV Hoge PF-flikkervrije driver;

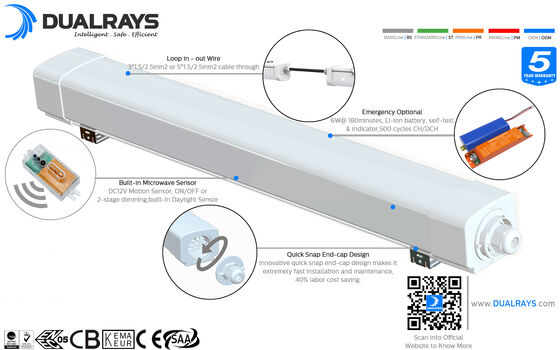

* Innovatief snelklik-eindkapontwerp zorgt voor extreem snelle installatie en onderhoud, 40% arbeidskostenbesparing;
* Er is een extern aansluitblok nodig om de voedingskabel eenvoudig en snel aan te sluiten;
* IP65 / IK10 bescherming;
* 120° stralingshoek;
*Enkele bedrading koppelbaar;
* Meerdere installaties: ophanging, plafondmontage optioneel;

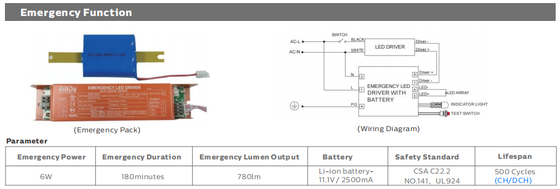

* Diverse intelligente besturingen: 1-10V, DALI2, bewegingssensor, daglichtsensor, Zigbee en noodgevallen;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 54.000 uur;
* Op maat ondersteund voor speciale projecten;
Opties:
> Driver: TRIDONIC / PHILIPS / BOKE Niet-SELV-driver met DIP-technologie optioneel.
> Bediening en dimmen: 1-10V, DALI2, bewegingssensor, daglichtsensor, Zigbee en noodgeval;
> Installatie: ophanging, plafondmontage optioneel;
> Een 3/5-polige snelkoppeling is noodzakelijk;

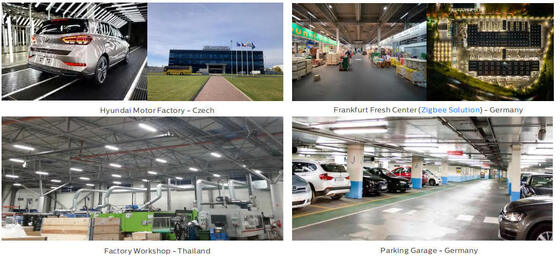

> Vervanging voor fluorescerende NCF;
> Werkplaatsen en magazijn;
> Garages en parkeerplaatsen;
> Sportfaciliteit;
> Gang/Galerij/Gang;
> Buiten- en binnenlocaties;
| Lengte/mm Maat A / mm Maat B / mm Maat C / mmMaat C/mm |
| 600 2ft/600 624 74 63 |
| 1200 4ft/1200 1224 74 63 |
| 1500 5ft/1500 1524 74 63 |
| Algemeen systeem |
| Materiaal behuizing: geëxtrudeerde PC volgens de UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Diffusormateriaal: geëxtrudeerde PC volgens de UNE-EN ISO 21305-1:2020-norm, UV-filter voorwaardelijk (IK10) |
| Kleur behuizing: Wit (RAL9016), Andere kleuren optioneel |
| Afdichtingspakkingen: siliconenschuim |
LED's Thermische dissipatie: Via finless 6063 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectiedissipatie
zorgen voor thermisch contact met de LED-modules door middel van een hooggeleidende loodvrije soldeerpasta |
| Anti-condensatie: drukregelklep om de afvoer van vocht te garanderen, condensatie te voorkomen en de IP-dichtheid van de armatuur te behouden |
| Afwerking: Elektrostatisch gespoten en gesublimeerd in de oven. Bestand tegen corrosie |
| Aanbevolen montagehoogte: 2 - 8 meter |

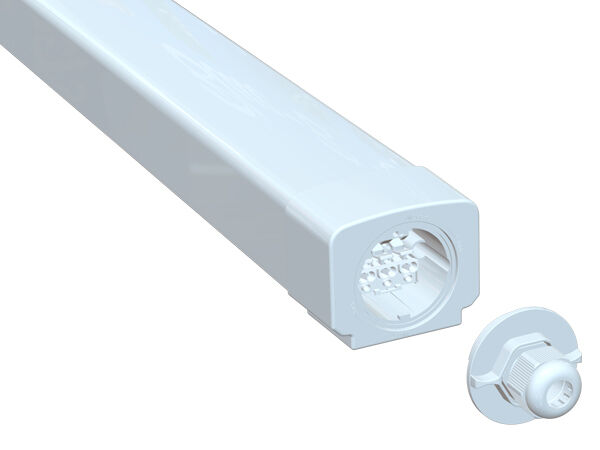

| Onderhoud: Eindkap met snelle schroefsluiting voor eenvoudige installatie |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebed in armatuur, voorbedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP (beschermingsgraad): IP65 |
| IK (slagvastheid): IK10 |
| Beschermklasse: Klasse Ⅰ |
| Gloeidraad: 850°C (onder de 30 s) |
| Kabelwartel: M20 kabelwartel (nylon) |
| Installatie: plafondmontage | Opschorting | Draaibare wandmontage |
| Slimme functie: PIR-sensor | Magnetronsensor | Noodgeval |
| Elektrisch systeem |
| Doorvoerbedrading: 3*1,5 mm2 | 5*1,5 mm2 | 3*2,5 mm2 | 5*2.5mm2 draden door voor optie |
| Hoofdspanning: 220~240VAC/50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥0,96 |
| Totale harmonische vervorming (THD): <10% |
| Uitgangstype: niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% |
| Stroboscopische zichtbaarheidsmaatstaf (SVM): <0,4 |
| Waarneembaarheid van stroboscopische effecten (Pst): <1 |
| Terminalaansluiting: snelklikbare eindkap voor eenvoudige installatie, verschuifbare apparatuurbak voor eenvoudige vervanging en onderhoud optioneel |
| Armaturen Vermogen B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via LSS-stroomonderbrekers 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometrie systeem |
| LED's: SMD2835 (0,5 W) |
| CCT (gecorreleerde kleurtemperatuur): enkele CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Color Rendering Index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (standaardafwijking van kleurafstemming): <5 (SDCM<3 optioneel) |
|
UGR (4H, 8H) : 24,9 (kruis)
23,4 (longitudinaal)
|

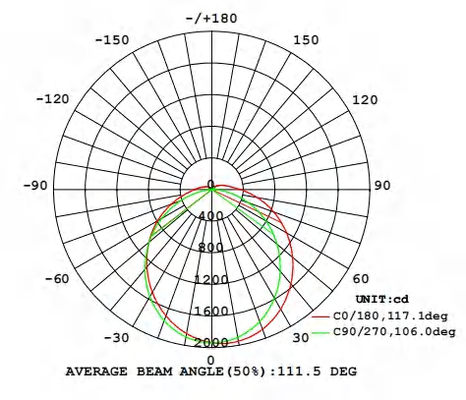

| Stralingshoek: 120° |
| Gemiddelde nuttige levensduur armatuur: 54.000 uur (L80B10) |
| Lumenbehoud bij eol >70% |
| Lichtopbrengst: 130LPW (PROLine) | 160LPW (PRIMELine) Optioneel |
| Lengte 2FT/600 mm 4FT/1200 mm 5FT/1500 mm |
| Nominaal vermogen: 20W 30W 30W 40W 42W DIP (20~42W) 40W 60W 62W DIP (30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060 lm |
Lumen geleverd
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Bedrijfstoestand |
| Bedrijfstemperatuur/vochtigheid: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, niet gecondenseerd |
| Opslagtemperatuur/vochtigheid: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde nuttige LED-tijd L90B10: ≥0,96 |
| Nominale levensduur (Tp <70℃): tot 100.000 uur |
| Bestuurder MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Trillingsbestendig: 10 ~ 500 Hz, 5G 12 min / 1 cyclus, periode van 72 min. Elk langs de X-, Y- en Z-assen |
| Akoestisch geluid: <25 dB (30 cm afstand, normale werking) |
| Garantie: 3 jaar |
| Certificeringen |
| Globaal certificaat: ENEC | CE | RoHS | D-markering | KEMA-KEUR genoteerd, SAA | C-vinkje | RCM | CB | ETL/CETL | DLC-premium |
| Beveiligingsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Overige richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80.
* Verlichtingsbundel, lichtintensiteitsverdeling en lichtefficiëntie zijn onderzocht in overeenstemming met de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen vindt u op het productgegevensblad.
*Waarden kunnen onderhevig zijn aan verandering als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% rendement hoger met 70Ra

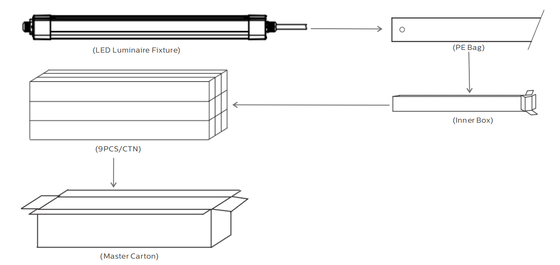

| Lengte/mmBinnendoos Buitendoos AANTAL”/CTN Eenheid NW GW/Karton |
| 600 660x80x70mm 700x280x290mm 9 STUKS 0,8Kg 11,2Kg |
| 1200 1260x80x70mm 1400x280x290mm 9 STUKS 1,6Kg 17,4Kg |
| 1500 1560x80x70mm 1600x280x290mm 9 STUKS 1,9Kg 19,8Kg |
Lees vóór de installatie alle onderstaande instructies:
* Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de voeding vóór installatie is uitgeschakeld.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de overeenkomstige lokale codes.
* Pak de lamp uit en onderzoek deze zorgvuldig, rapporteer eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens het transport is beschadigd.
*Als de lamp beschadigd is, gebruik deze dan niet!
Stelling:
Volgens de Internationale Standaard voor LED-armatuur beweert DUALRAYS hier formeel dat producten uit de DUALRAYS LED Highbay Light-serie (UFO Highbay) alleen mogen worden toegepast in een neutrale omgeving binnen of semi-buiten. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Toepassing in zware omstandigheden, waaronder hoge/lage temperaturen, hoge luchtvochtigheid, hoog zoutgehalte, veel ammoniak etc., is niet toegestaan zonder de officiële bevestiging van de fabrikant. Als er sprake is van een verkeerde toepassing, is het garantiebeleid niet langer gegarandeerd.
