* Hoge Helderheid SAN'AN SMD2835 LED's, TRIDONIC/ niet-SELV Hoge PF Flicker-vrije Driver DIP-schakelaar Vermogensaanpassing Optioneel;;

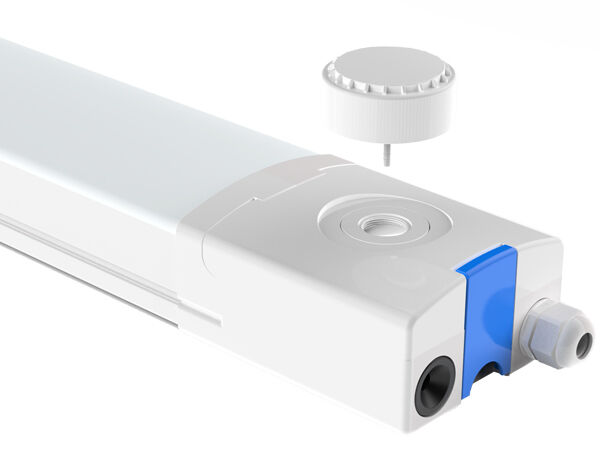

* Klaar voor Bewegingssensor & Noodgeval, Plug & Play Sensor & Noodgeval;

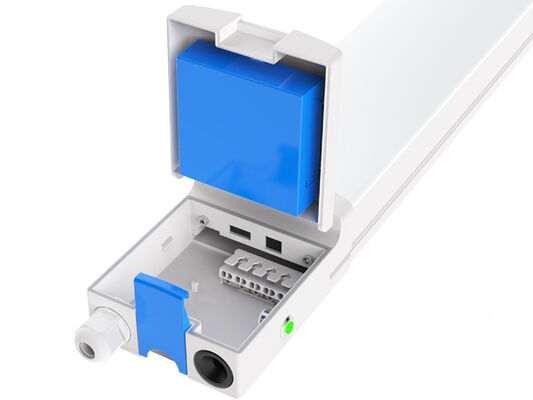

* Gespsluiting Eindkap, snel en handig te openen en opnieuw te sluiten voor bedrading, verbetert de efficiëntie aanzienlijk en bespaart arbeidskosten;;
* IP65 / IK10 Bescherming;
* 120° stralingshoek;
* Enkele of Dubbele Bedrading Koppelbaar Optioneel;
* Meerdere Installaties: Ophanging, Wandmontage;
* Diverse intelligente besturing: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Noodgeval ;
* 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Enkele Fase (L/N/E) of Drie Fase (L1/L2/L3/N/FG) Optioneel;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 61.000 uur;
* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: / TRIDONIC /BOKE Niet-SELV driver met DIP-technologie optioneel.
> 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Schakelbaar Vermogen ;
> Besturingen en Dimmen: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Noodgeval;
> Installatie: Plafondmontage | Ophanging | Draaibare Wandmontage;
> Vervanging voor fluorescentie NCF;

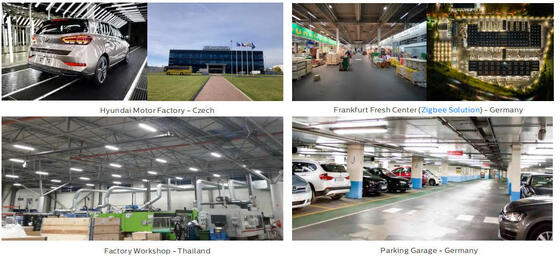

> Werkplaatsen en magazijn;
> Garage en parkeerplaatsen;
> Sportfaciliteit;
> Gang/Galerij/Gang;
> Buiten- en Binnenlocaties;
| Lengte/mm Maat A / mm Maat B / mm Maat C / mm Maat C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Algemeen Systeem |
| Behuizingsmateriaal: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020 norm, UV-filter voorwaardelijk (IK10) |
| Diffusormateriaal: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020 norm, UV-filter voorwaardelijk (IK10) |
| Behuizingskleur: Wit (RAL9016), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
LED Warmteafvoer: Via vinneloos 6063 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectieafvoer
zorgt voor thermisch contact met de LED-modules via een hooggeleidende Loodvrije soldeerpasta |
| Anti-condensatie: Drukcompenserende klep om vochtafvoer te garanderen, condensatie te voorkomen en de IP-dichtheid van de armatuur te behouden |
| Afwerking: Elektrostatisch gespoten en gesublimeerd in de oven. Corrosiebestendig |
| Aanbevolen Montagehoogte: 2 - 8 meter |
| Onderhoud: Snelsluitende eindkap voor eenvoudige installatie |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebouwd in de armatuur, voorgemonteerd |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Ingress Protection Rating): IP65 |
| IK (Slagvastheid): IK10 |
| Beschermingsklasse: Klasse I |
| Gloeidraad: 850°C (Onder 30s) |
| Kabelwartel: M20 kabelwartel (Nylon) |
| Installatie: Plafondmontage | Ophanging | Draaibare Wandmontage |
| Slimme Functie: PIR Sensor | Magnetron Sensor | Noodgeval |
| Elektrisch Systeem |
| Doorvoerbedrading: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 draden doorvoer optioneel |
| Hoofdspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥0.96 |
| Totale Harmonische Vervorming (THD): <10% |
| Uitgangstype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% |
| Stroboscopische Zichtbaarheidsmaat (SVM): <0.4 |
| Perceptie van Stroboscopische Effecten (Pst): <1 |
| Aansluiting: Snelsluitende eindkap voor eenvoudige installatie, schuifbare lade voor eenvoudige vervanging en onderhoud optioneel |
| Armaturen Vermogen B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via LSS Stroomonderbrekers 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometrie Systeem |
| LED's: SMD2835 (1W) |
|
CCT (Gekorrelde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze)
|
| CRI (Kleurweergave-index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrijgesteld van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaarddeviatie Kleurafstemming): <5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 24.9 (Dwars)
23.4 (Lang)
|
| Stralingshoek: 120° |
| Gemiddelde Nuttige Levensduur Armatuur: 61.000 uur (L80B10) |
| Lumenonderhoud aan het einde van de levensduur >70% |
| Lichtrendement: 130LPW (PROLine) | 160LPW (PRIMELine) Optioneel |
| Lengte 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominaal Vermogen: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Geleverde Lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Gebruiksomstandigheden |
| Bedrijfstemperatuur / Vochtigheid: -20~ +60°C (-4°F ~ 140°F) / 5~85% RV, niet-condenserend |
| Opslagtemperatuur / Vochtigheid: -40~ +80°C (-40°F ~ 176°F) / 5~85% RV, niet-condenserend |
| Gemiddelde Nuttige LED-tijd L90B10: ≥0.96 |
| Nominale Levensduur (Tp <70°C): Tot 100.000 uur |
| Driver MTBF: 500.000 uur, MIL-HDBK-217F(25°C) |
| Trillingsbestendig: 10~500Hz, 5G 12min / 1cyclus, periode van 72min. Elk langs X, Y, Z assen |
| Geluidsniveau: <25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Globaal Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Gecertificeerd, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, Vermogentolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRI>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement werden onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor de EN13032 normreeks en de LM-79 norm.
* Up-to-date productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen staat vermeld op het productgegevensblad.
* Waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% hogere efficiëntie met 70Ra
Koppelbare Verbinding:

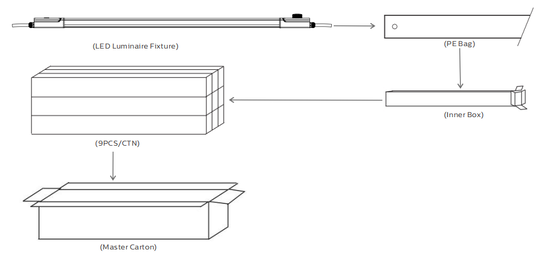

| Lengte/mm Binnenverpakking Buitenverpakking AANTAL/CTN Eenheid N.W G.W/Doos |
| 600 670x106x65mm 685x333x220mm 9PCS 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9PCS 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9PCS 3.4Kg 33.6Kg |
Lees alle onderstaande instructies voor installatie:
* Om elektrische schokken te voorkomen, zorg ervoor dat de stroomtoevoer is uitgeschakeld voor installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de Nationale Elektrische Code en de bijbehorende lokale codes.
* Pak de lamp uit en inspecteer deze zorgvuldig, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens transport is beschadigd.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard voor LED-armaturen, verklaart DUALRAYS hierbij formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mag worden toegepast in een neutrale binnen- of semi-buitenomgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in een zware omgeving, inclusief hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehalte, hoge ammoniakgehalte, etc. is niet toegestaan zonder officiële bevestiging van de fabrikant. Indien er sprake is van verkeerd gebruik, is de garantie niet langer gegarandeerd.
