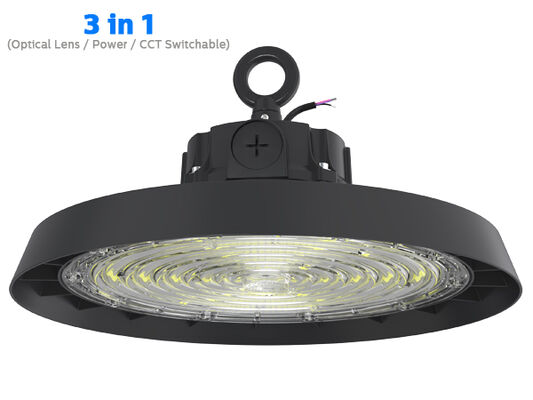

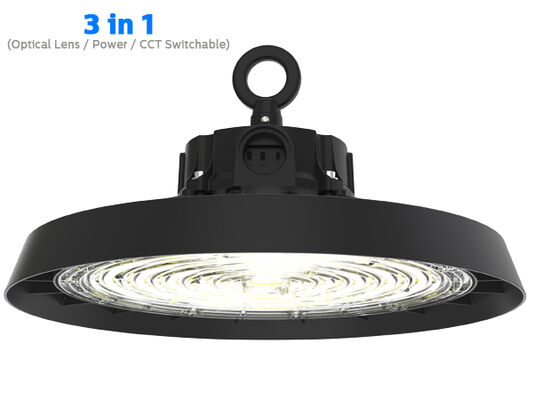

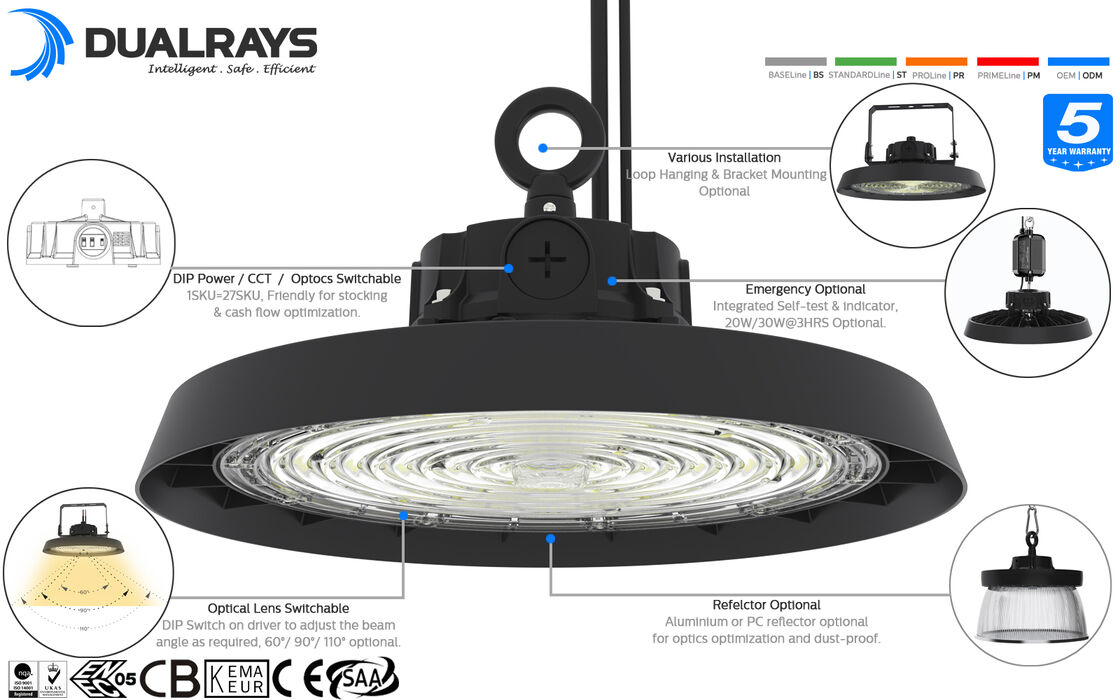

* ADC12 Die-Casting Al,Integrally Mold Forging,Excellent Thermal Conductivity;

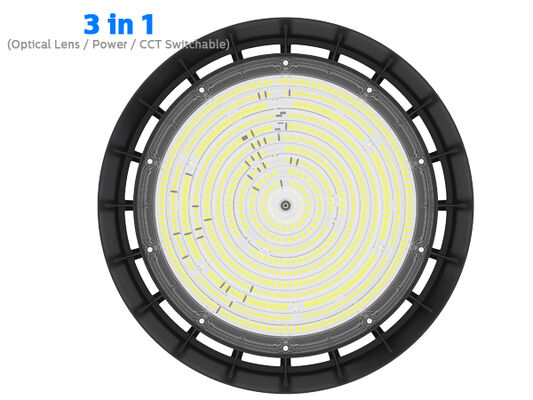

* SAN'AN / LUMILEDS High Brightness SMD2835 LEDs, DUALRAYS Eigen ontwikkelde stuurprogramma of SOSEN / stuurprogramma optioneel;
* IP65 / IK08 bescherming;
* 60°/90°/120° lichthoek optioneel;
* a. met een vermogen van meer dan 10 W;

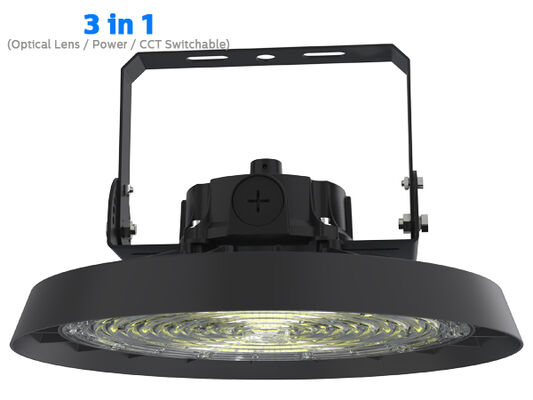

*Meerdere installaties: loophanging, plafondmontage, wandmontage;

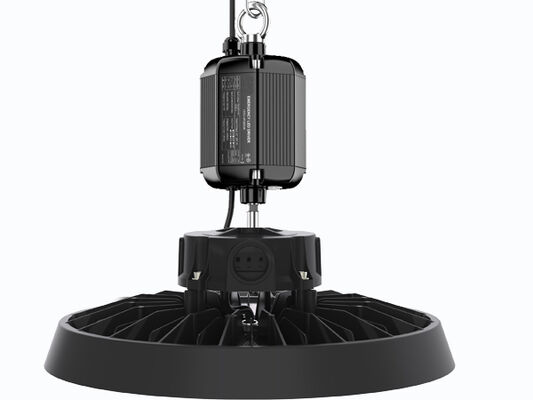

* Verscheidene intelligente besturing: 1-10V, Motion sensor,Daylight sensor,Zigbee en Emergency;
* 3 CCT facultatief (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

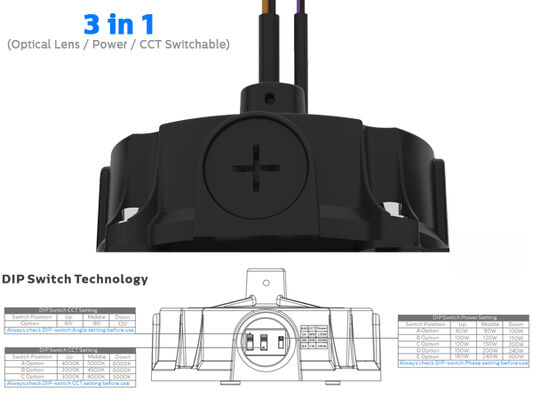

* DIP Schakelvermogen als standaard ((100%-80%-60%);

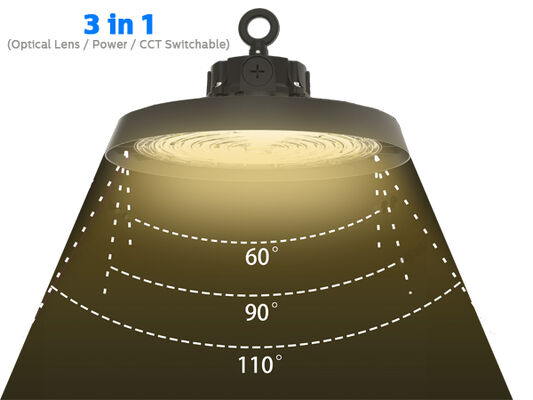

* DIP verwisselbare optische lens (60°/90°/110°) Optioneel ((200W PROLine-versie);
* geen UV- of IR-straling en volledig vrij van kwik;
* L80/B10 @ 65.000 uur;
* Op maat gemaakt voor speciale projecten;
Opties:
> Bestuurder: Meanwell//SOSEN.
> 3 CCT facultatief;
> DIP-schakelvermogen (100%-80%-60%);
> DIP verwisselbare optische lens (60°/90°/110°) Optioneel ((200W PROLine-versie)
> Beheersing en dimming: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Nood;
> Reflector: PC-reflector met / zonder deksel.
> Installatie: Loop hanging, plafond montage, wand montage;
> Vervanging van traditionele HID- of MH-lichtbron;

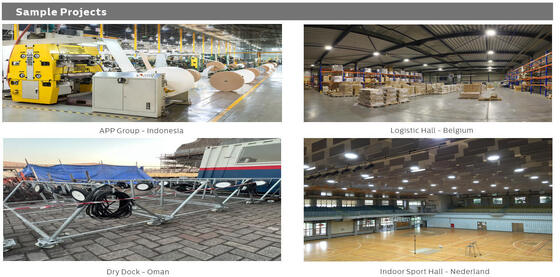

> Fabriekshallen en productiegebieden;
> magazijnen en logistieke hallen;
> Hardwarewinkels en megastores;
> Stadions en andere sportfaciliteiten;
> Vervanging van traditionele lampen;

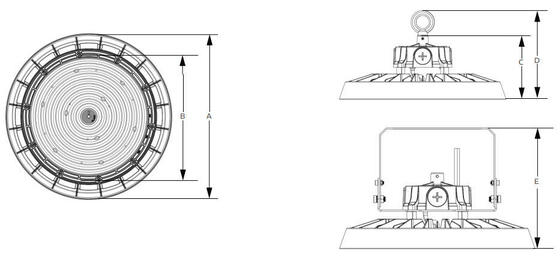

| Vermogen/W Grootte A / mm Grootte B / mm Grootte C / mm Grootte D / mm Grootte E / mm |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| Algemeen systeem |
Materiaal van de behuizing: Hoogdrukgegooid aluminium ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 volgens de norm UNE EN 1706 met poederlaag |
| Diffusermateriaal: geïnjecteerde PC volgens de UNE-EN ISO 294-2:2019-norm, UV-filter voorwaardelijk ((IK08) |
| Kleur van de behuizing: metalen zwart (RAL9017), andere kleuren optioneel |
| Gaskets voor het afdichten: siliconenfoom |
LED's Thermische dissipatie: door middel van een ADC12 AL-verlichtingsapparaat zonder vinnen, zonder geleidende vloeistoffen.
het thermisch contact met de LED-modules te waarborgen door middel van een loodvrije soldeerpasta met een hoge geleidbaarheid |
| Optisch systeem: optieke lens, PC/alu-reflector optioneel |
| Afwerking: Polyesterpoederverfcoating, elektrostatisch gespoten en in de oven gesublimeerd, corrosiebestendig |
| Aanbevolen hoogte: 5 - 15 meter |
| Onderhoud: LED niet vervangbaar, bestuurder vervangbaar |
| Bestuurder: constante stroom met optionele vermogen, instelbaar via een DIP-schakelaar, ingebed in de armature, vooraf bedraad |
| Dimming Control: ON-OFF 1-10V dimming DALI-2 Zigbee |
| IP (inbraakbescherming): IP65 |
| IK (inslagweerstand): IK08 |
| Beschermingsklasse: klasse I |
| Glow Wire: 750°C (minder dan 30°C) |
| Kabelklier: Plastic M20x1.5 IP68 Plastic M25x1.5 IP68 (optioneel) |
| Installatie: Loop Hanging. |
| Slimme functie: PIR-sensor met daglichtdrempel |
| Opwaartse lichtverhouding: ULOR 0 |
| Vermogen van het licht om naar beneden te gaan: DLOR 100% |
| Elektrisch systeem |
| Elektrische aansluiting: 0,3m 3*1,0mm2 als steun, maximaal 3x2,5mm2 + 2x1,5mm2 dimmerdraad, vrije draadpunten, op maat gemaakte draad met EU/AU/US-stop optie |
| Hoofdspanning: 100~277VAC/ 50/60Hz, 140-280VDC |
| Vermogensfactor (PF): ≥ 0.97 |
| Totale harmonische vervorming (THD): < 20% |
| Overspanningsbescherming: DM: 6kV,CM: 6kV,criterium B |
SPD (optioneel): Type 2, 10kV en 20kA transiënt overspanningsbeschermer.
met een vermogen van meer dan 50 W, |
| Uitvoertype: niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: < 1% waarneming van stroboscopische effecten (Pst) < 1 |
| Stroboscopisch zichtbaarheidsmeting (SVM): <0.4 |
| Perceptibiliteit van stroboscopische effecten (Pst): < 1 |
| Verlichtingsapparatuur Vermogen B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via LSS-circuitbreakers 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| 240W 3 4 5 7 |
| 300W 2 3 4 6 |
| Fotometrisch systeem |
| LED's: SMD2835 (1W) |
|
CCT (gecorreleerde kleurtemperatuur): Single CCT (3000K, 4000K, 5000K, 5700K, 6500K)
3CCT optioneel (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K voor keuze)
|
| CRI (Color Rendering Index): > 80Ra voor standaard (> 90Ra voor een hoger CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| EEG (klasse energie-efficiëntie): A++ |
| SDCM (Standaarddeviatie van kleurmatching): < 5 (SDCM< 3 optioneel) |
|
UGR (4H, 8H): 33,9 (Cross)
33.9 (langslijn)
|
| Straalhoek: 60°. 90°. 120° optioneel. |
| Gemiddelde levensduur van de verlichting: 65.000 uur (L80B10) |
| Lumenbehoud bij e.o.l. > 70% |
| Lichtefficiëntie: 150LPW (PROLINE) |
| Nominale vermogen: 100W DIP ((60/80W/100W) 150W DIP ((100W/120W/150W) 200W DIP ((120W/150W/200W) 240W DIP ((150W/200W/240W) 300W DIP ((180W/240W/300W) |
| Maximaal 15.000 ml Maximaal 22.500 ml Maximaal 30.000 mlMaximaal 36.000 ml Maximaal 45.000 ml |
|
Leverde lumens
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lmMax. 40,800 ml Max. 51,000 ml
|
| Max. 19.000lm Max. 28.500lm Max. 38.000lmMaximaal 45,600 ml Maximaal 57,000 ml |
| Operatietoestand |
| Operatietemperatuur/vochtigheid: -30~+60°C (-22°F~140°F) / 5~85% RH, niet gecondenseerd |
| Bergingstemperatuur/vochtigheid: -30~+80°C (-22°F~176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde LED-gebruiksduur L80B10: ≥100.000 uur |
| Nominale levensduur (Tp < 70°C): tot 100.000 uur |
| Vervoerder MTBF: 198.000H,MIL-HDBK-217F ((25°C) |
| Trillingsbestand: 10~500Hz,5G 12min / 1cyclus,periode 72min. Elk langs de X,Y,Z-assen |
| Geluid: < 25 dB (30 cm afstand, normale werking) |
| Garantie: 5 jaar (verlengbaar tot 7 jaar) |
| Certificeringen |
| Global Certificate: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. |
| Veiligheidsrichtlijnen: EN 60598-1. |
| EMC richtlijnen: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Andere richtlijnen: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Lichtstroomvertrouwen, vermogenstolerantie en kleurtemperatuurvertrouwen ±5%, 5000K en CRl> 80.
* De lichtstraling, de lichtintensiteitsverdeling en de lichtdoeltreffendheid zijn onderzocht overeenkomstig de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over de lichtstromen en de vermogens voor de afzonderlijke index is vermeld op het productgegevensblad.
* De waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, op basis van 4000K/80Ra, 10% hoger rendement bij 70Ra
1Zet eerst de armature uit.
2. Verwijder voorzichtig de IP65-hoes met de hand.
3- Gebruik geen metaalgereedschap.
4Zet de IP65-dekking weer op zijn plaats.
5Zet de lamp aan.
Haal de beugel uit de installatie en bevestig de beugel op de highbay met schroefdraer.
verbind de microwave sensor aan de andere kant
Pakket.
Zet de stroom uit, verbind de AC-draad.
Dimmingverbinding (met dimbaar stuur)
1- Compatibel met 0-10V dimming.
2Verbind de draden zoals hierboven beschreven.
| Vermogen/W Inner Box Buiten karton QTY/CTN Unit N.W G.W/Karton |
| 100 270x270x150mm 790x283x292mm 5PCS 2.4Kg 14.2Kg |
| 150x310x150mm 790x323x332mm 5PCS 2.6kg 15.6kg |
| 200x350x150mm 790x363x372mm 5PCS 2.8Kg 16.9Kg |
| 240x380x150mm 790x393x402mm 5PCS 3.1Kg 18.2Kg |
| 300 380x380x150mm 790x393x402mm 5PCS 3.2Kg 18.6Kg |
Lees alle onderstaande instructies voor de installatie:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomvoorziening is uitgeschakeld voor de installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de nationale elektrische code en de overeenkomstige lokale codes.
* Verpakkingen uitpakken en de lamp zorgvuldig onderzoeken, eventuele beschadigingen melden en alle verpakkingsmaterialen opslaan indien een deel van het product tijdens het vervoer is beschadigd.
* Gebruik de lamp niet als deze beschadigd is!
Verklaring:
Volgens de internationale standaard van LED-verlichting,hier DUALRAYS officieel beweert dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten mag alleen worden toegepast op binnenshuis of semi-buiten neutrale omgevingOndertussen belooft DUALRAYS volledige garantie voor de producten.
Een toepassing in een zware omgeving, met inbegrip van hoge/lage temperatuur, hoge luchtvochtigheid, hoge zoutgehalte, hoge ammoniakgehalte, enz., is niet toegestaan zonder officiële bevestiging van de fabrikant.Als er misbruik plaatsvindt, is de garantie niet langer gegarandeerd.
