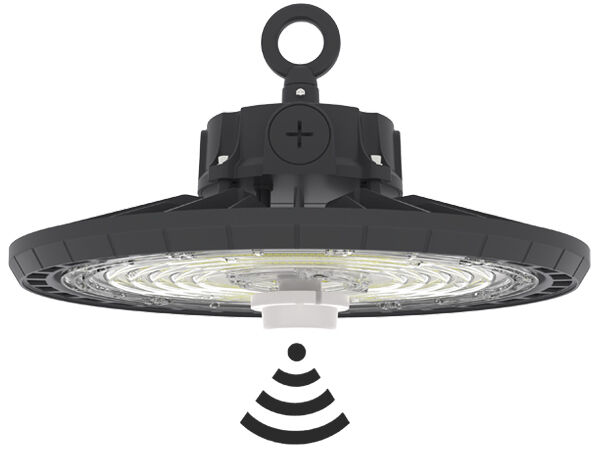

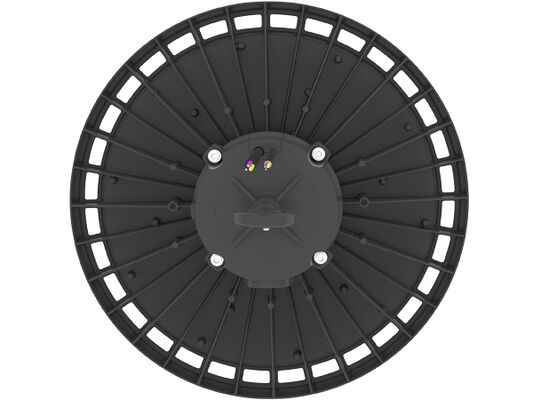

* ADC12 gegoten Al, integraal vormsmeedwerk, uitstekende thermische geleidbaarheid;

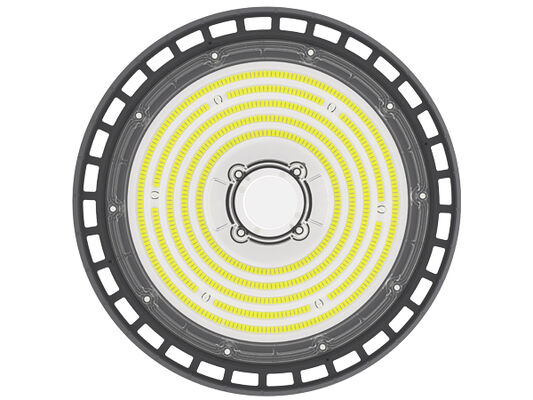

* SAN'AN / LUMILEDS SMD2835 LED's met hoge helderheid, DUALRAYS eigen ontwikkelde driver of SOSEN / driver Optioneel;
* IP65 / IK08 Bescherming;
* 60°/90°/120°stralingshoek optioneel;
* Corrosiebestendige poedercoating;
*Meerdere installaties: lusophanging, plafondmontage, wandmontage;

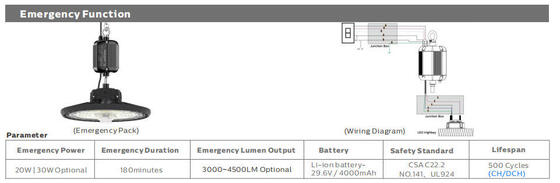

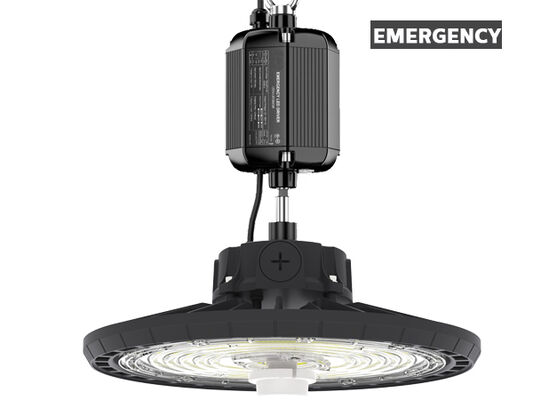

* Diverse intelligente bediening: 1-10V, bewegingssensor, daglichtsensor, Zigbee en noodgeval;
* 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP-schakelbaar vermogen standaard (100%-80%-60%);
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 52.000 uur;
* Op maat ondersteund voor speciale projecten;
Opties:
> Driver: DUALRAYS Eigen ontwikkelde ingebouwde driver, slank ontwerp, duurzaam en compact.
> 3 CCT optioneel;
> DIP schakelbaar vermogen (100%-80%-60%);
> Bediening en dimmen: 1-10V, bewegingssensor, daglichtsensor, Zigbee en noodgeval;

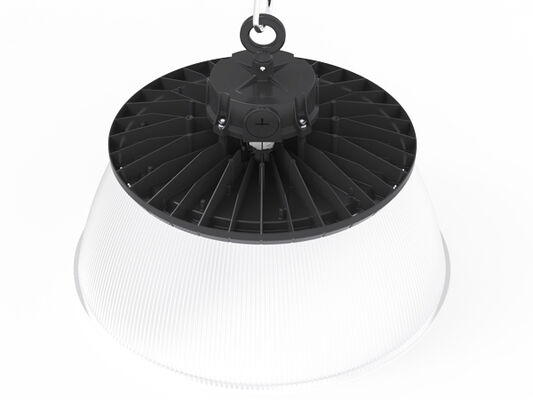

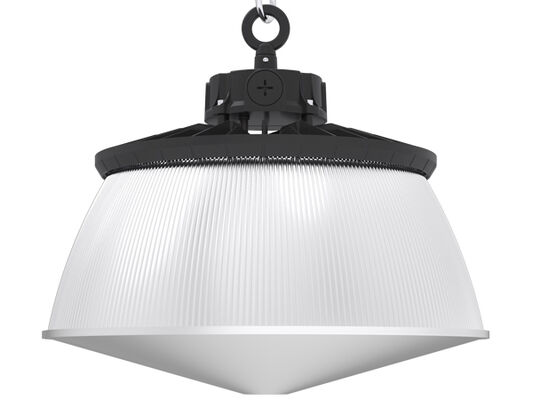

> Reflector: PC-reflector met / zonder deksel.buismontage.
> Installatie: lusophanging, plafondmontage, wandmontage;
> Vervanging voor traditionele HID- of MH-lichtbron;
> Fabriekshallen en productieruimtes;
> Magazijnen en logistieke hallen;
> Bouwmarkten en megastores;
> Stadions en andere sportfaciliteiten;
> Traditionele lampvervanging;
| Vermogen/W Maat A / mm Maat B / mm Maat C / mm Maat D / mm Maat E / mm |
| 100 φ240 φ184 119 150,5 178,5 |
| 150 φ280 φ226119163,5 191,5 |
| 200 φ320 φ265 119164,5 192,5 |
| Algemeen systeem |
Materiaal behuizing: Hogedruk gegoten ADC12 aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 volgens de UNE EN 1706 standaard gepoedercoat |
| Diffusormateriaal: Geïnjecteerde PC volgens de UNE-EN ISO 294-2:2019-norm, UV-filter voorwaardelijk (IK08) |
| Kleur behuizing: metallic zwart (RAL9017), andere kleuren optioneel |
| Afdichtingspakkingen: siliconenschuim |
| LED's Thermische dissipatie: via vinloze ADC12 AL-armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectiedissipatie zorgt voor thermisch contact met de LED-modules via een hooggeleidende loodvrije soldeerpasta |
| Optisch systeem: Lensoptiek, PC/alu-reflector optioneel |
| Afwerking: polyester poedercoating, elektrostatisch gespoten en gesublimeerd in de oven, corrosiebestendig |
| Aanbevolen montagehoogte: 5 - 15 meter |
| Onderhoud: LED niet uitwisselbaar, driver uitwisselbaar |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebed in armatuur, voorbedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Zigbee |
| IP (beschermingsgraad): IP65 |
| IK (slagvastheid): IK08 |
| Beschermklasse: Klasse Ⅰ |
| Gloeidraad: 750°C (onder de 30 s) |
| Kabelwartel: Kunststof M20x1,5 – IP68 | Kunststof M25x1,5 – IP68 (optioneel) |
| Installatie: Lusophanging | Beugel montage |
Slimme functie: PIR-sensor met daglichtdrempel| Microgolfsensor met daglichtdrempel of daglicht
oogsten| Noodgeval |
| Opwaartse lichtopbrengstverhouding: ULOR 0 |
| Neerwaartse lichtopbrengstverhouding: DLOR 100% |
| Elektrisch systeem |
| Elektrische aansluiting: 0,3 m 3*1,0 mm2 als standaard, max. 3x2,5 mm2 + 2x1,5 mm2 dimdraad, vrije draaduiteinden, draad op maat met EU/AU/US-stekker voor optie |
| Hoofdspanning: 100~277VAC/50/60Hz, 140-280VDC |
| Vermogensfactor (PF): ≥0,97 |
| Totale harmonische vervorming (THD): <20% |
| Overspanningsbeveiliging: DM: 6 kV, CM: 6 kV, Criterium B |
SPD (optioneel): Type 2, 10 kV en 20 kA overspanningsbeveiliging. Serieschakeling met thermozekering
scheider voor een effectievere bescherming aan het einde van de levensduur |
| Uitgangstype: niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% Waarneembaarheid van stroboscopische effecten (Pst) <1 |
| Stroboscopische zichtbaarheidsmaatstaf (SVM): <0,4 |
| Waarneembaarheid van stroboscopische effecten (Pst): <1 |
| Armaturen Vermogen B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via LSS-stroomonderbrekers 150 W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometrie systeem |
| LED's: SMD2835 (1W) |
|
CCT (gecorreleerde kleurtemperatuur): enkele CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K voor keuze)
|
| CRI (Color Rendering Index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (standaardafwijking van kleurafstemming): <5 (SDCM<3 optioneel) |
|
UGR (4H, 8H): 33,9 (kruis)
33,9 (longitudinaal)
|
| Stralingshoek: 60° | 90° | 120° Optioneel |
| Gemiddelde nuttige levensduur armatuur: 52.000 uur (L80B10) |
| Lumenbehoud bij eol >70% |
| Lichtopbrengst: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optioneel |
| Nominaal vermogen: 100 W DIP (60/80 W/100 W) 150 W DIP (100 W/120 W/150 W) 200 W DIP (120 W/150 W/200 W) |
| (PRO) Max. 15.000 lm Max. 22.500 lm Max. 30.000lm |
|
Lumen geleverd
@ 5000K, CRl>80 (PRIME) Max. 17.000 lm Max. 25.500 lm Max. 34.000lm
|
| (ULTRA) Max. 19.000 lm Max. 28.500 lm Max. 38.000lm |
| Bedrijfstoestand |
| Bedrijfstemperatuur/vochtigheid: -30~ +60℃ (-22°F ~ 140°F) / 5~85% RH, niet gecondenseerd |
| Opslagtemperatuur/vochtigheid: -30~ +80℃ (-22°F ~ 176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde LED-gebruiksduur L80B10: ≥100.000H |
| Nominale levensduur (Tp <70℃): tot 100.000 uur |
| Bestuurder MTBF: 198.000H,MIL-HDBK-217F(25℃) |
| Trillingsbestendig: 10 ~ 500 Hz, 5G 12 min / 1 cyclus, periode van 72 min. Elk langs de X-, Y- en Z-assen |
| Akoestisch geluid: <25 dB (30 cm afstand, normale werking) |
| Garantie: 5 jaar |
| Certificeringen |
| Globaal certificaat: ENEC | CE | RoHS | D-markering | KEMA-KEUR genoteerd, SAA | C-vinkje | RCM | CB | ETL/CETL | DLC-premium |
| Beveiligingsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Overige richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80.
* Verlichtingsbundel, lichtintensiteitsverdeling en lichtefficiëntie zijn onderzocht in overeenstemming met de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen vindt u op het productgegevensblad.
*Waarden kunnen onderhevig zijn aan verandering als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% rendement hoger met 70Ra

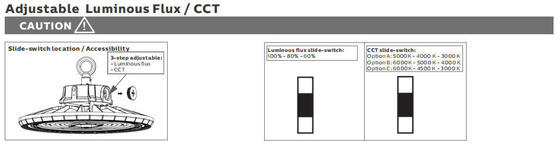

1. Schakel eerst de armatuur UIT.
2. Verwijder de IP65-afdekking voorzichtig met de hand.
3. Stel de schuifschakelaar met de hand in op de gewenste stand. Gebruik GEEN metalen gereedschap.
4. Plaats de IP65-kap terug.
5. Schakel de armatuur in.
Verwijder het deksel. Het sensorapparaat bevestigen. Afgerond.
Bevestigen / beveiligen van de lus. Klittenbandbevestiging.

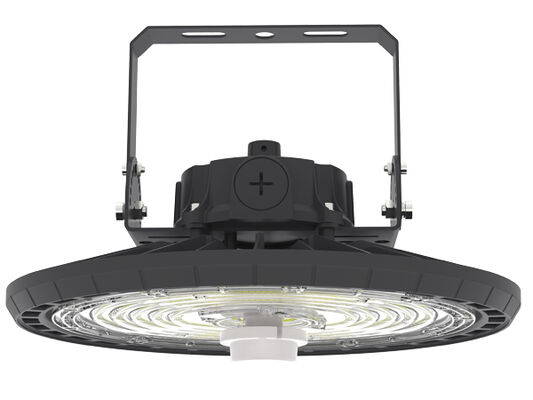

Bevestigingsbeugel aan het armatuur. Opbouw-/plafondmontage.
Schakel de stroom uit, sluit de AC-draad aan.
Dimaansluiting ( Met dimbare driver)
1. Compatibel met 0-10V-dimmen.
2. Sluit de draden aan zoals bovenstaand diagram.
| Vermogen/W Binnendoos Buitendoos AANTAL”/CTN Eenheid NW GW/Karton |
| 100 260x260x150mm 790x273x282mm 5 STUKS 2,1 kg 13,6 kg |
| 150 300x300x150mm 790x313x322mm 5 STUKS 2,3 kg 14,1 kg |
| 200 350x350x150mm 790x363x372mm 5 STUKS 2,6Kg 14,8Kg |
Lees vóór de installatie alle onderstaande instructies:
* Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de voeding vóór installatie is uitgeschakeld.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de overeenkomstige lokale codes.
* Pak de lamp uit en onderzoek deze zorgvuldig, rapporteer eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens het transport is beschadigd.
*Als de lamp beschadigd is, gebruik deze dan niet!
Stelling:
Volgens de Internationale Standaard voor LED-armatuur beweert DUALRAYS hier formeel dat producten uit de DUALRAYS LED Highbay Light (UFO Highbay)-serie alleen mogen worden toegepast in een neutrale omgeving binnen of semi-buiten. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Toepassing in zware omstandigheden, waaronder hoge/lage temperaturen, hoge luchtvochtigheid, hoog zoutgehalte, veel ammoniak etc., is niet toegestaan zonder de officiële bevestiging van de fabrikant. Als er sprake is van een verkeerde toepassing, is het garantiebeleid niet langer gegarandeerd.
