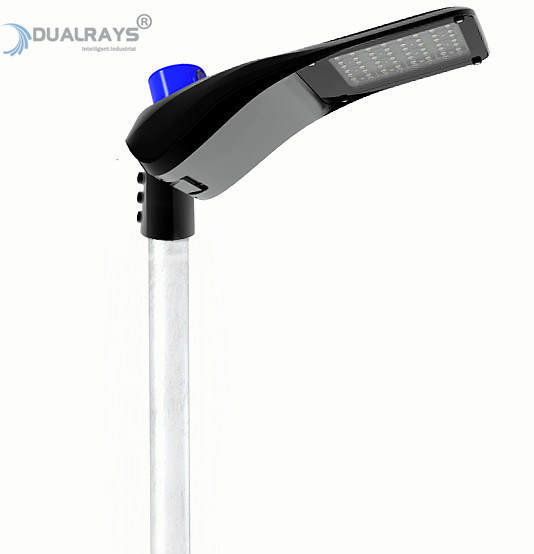

* Hoge helderheid SAN'AN LUMILEDS LUXEON SMD3030 2D / SMD5050 LED's, Meanwell ELG Driver optioneel;
* Precision Integrated Die-casting ADC12 AL,Excellente warmtegeleidbaarheid;
* IP65 / IK08 bescherming;
* Professionele type I/type II ((Lang & Medium) /type III ((Medium) /type IV/type V (Medium) optische opties;
* Oppervlakte-sproeiverf Afwerking, oxidatie/corrosie/zuurbestand
*3/7-pin twist-lock basis voor fotocelcontroller of Zigbee draadloze controller beschikbaar;
* ±10°/-90°(<90W) of ±15°/-90°(>90W) verstelbare lampkop;
* Verscheidene intelligente besturing: 1-10V, DALI, microgolfsensor, daglichtsensor, Zigbee optie;
* geen UV- of IR-straling en volledig vrij van kwik;
* L80/B10 @ 60.000 uur;
* Op maat gemaakt voor speciale projecten;
Opties:
> Bestuurder: Meanwell//SOSEN,DURALYS zelf ontwikkelde bestuurder, duurzaam en compact.
> LED's: LUMILEDS/SAN'AN LED'sFacultatief;
> Efficiëntie: 130LPW/160LPW Facultatief;
> Besturing en dimming: 1-10V, DALI, microgolfsensor, daglichtsensor, Zigbee optie;
> SPD: 10KV/20KV Spanningsbeschermer.
> Optische lens:TypeI/TypeII ((Lang & Medium) /TypeIII ((Medium) /TypeIV/TypeV (Medium) optisch Facultatief;
> fietspaden en gebieden ≤ 30 km/u;
> Stedelijke en woonwijken;
> industriële gebieden en parkeergarages;
> Avenues;
> Interstedelijke wegen en rotondes;
> snelwegen en snelwegen;
| Algemeen systeem |
Materiaal van de behuizing: Hoogdrukgegooid aluminium ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN AC-
44100,EN AC-47100 volgens de norm UNE EN 1706 poederlaag |
| Scherm: Plat geharmerd glas 4 mm dik, hoog transparantie, polycarbonaat, UV-bestand |
| Diffusermateriaal: geïnjecteerde PC volgens de UNE-EN ISO 294-2:2019-norm, UV-filter voorwaardelijk ((IK08) |
| Huiskleur: Metaalgrijs (RAL9006), andere kleuren optioneel |
| Gaskets voor het afdichten: silicaanschuim |
| LED's Thermische dissipatie: door het lichaam van de ADC12 AL-verlichting zonder vinnen, zonder geleidende vloeistoffen. Passive convection dissipation ensuring thermal contact with the LED modules through a high-conductivity Lead-free solder paste |
| Beugels: ø42 - ø63 mm, spuitstuk: 100 mm |
| Neiging: verstelbaar zonder gereedschap op 0°, 5°, 10°, 15° (posttop) |
Afwerking: Polyester poederverfcoating, elektrostatisch gespoten en in de oven gesublimeerd, bestand tegen
corrosie |
| Aanbevolen hoogte: 5 - 12 meter |
| Onderhoud: Onderhoud Gemakkelijk te openen zonder gereedschap.bestuurders, SPD |
Bestuurder: regelbare en programmeerbare bestuurder met constante stroom, ingebed in de armature, vooraf op een
gegalvaniseerd staalplaat |
| Dimming Control: ON-OFF 1-10V dimming DALI-2 Zigbee |
| IP (inbraakbescherming): IP65 |
| IK (inslagweerstand): IK08 |
| Beschermingsklasse: klasse I |
| Installatie: zijdelingse toegang -- post-top -- op masten toolless op 0°, 5°, 10°, 15° (post top) -- 0°, -5°, -10°, -15° (zijdelingse toegang) |
| Kabelinvoer: H05RN-F 3*1,0mm2 |
| Spanningsweerstand: 6KV 1,2/50μs |
| SPD (facultatief): 10kV-10kA, type II, met LED-signaal en thermo-sluiting om de belasting aan het einde van de levensduur te ontkoppelen. |
Slimme functie: WL (draadloos enkelpuntcommunicatiesysteem) DALI (digitale dimming interface)
NEMA (Socket 3/5/7 pin) (ANSI C136.41) ZHAGA (Socket 4 pin) (ZHAGA Boek 18) |
| Elektrisch systeem |
| Hoofdspanning: 200~240VAC/50~60Hz. |
| Vermogensfactor (PF): ≥ 0.95 |
| Totale harmonische vervorming (THD): < 10% |
| Uitvoertype: niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: < 1% |
| Efficiëntie van de bestuurder: > 90% |
| Energieclasse: A++ IPEA>1.15 |
| Fotometrisch systeem |
| LED's: SMD3030 / SMD5050 Facultatief |
|
CCT (gecorreleerde kleurtemperatuur): Single CCT (3000K, 4000K, 5000K, 5700K, 6500K)
|
| CRI (Color Rendering Index): > 70Ra voor standaard (> 80Ra voor een hoger CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| Opwaartse lichtverhouding: ULOR 0% |
| Vermogen van het licht om naar beneden te gaan: DLOR 100% |
|
Verlichtingsindex: tussen D5 en D6 (afhankelijk van de lichtverdeling)
|
| Lichtintensiteitscategorie: tussen G*4 en G*6 (afhankelijk van de lichtverdeling) |
| Lichtstroom: CIE nr. 3 |
| SDCM (Standarddeviatie van kleurmatching): < 6 |
| Beam Angle: T1 T2L T2M T3M T4M T5M |
| Gemiddelde levensduur van de verlichting: 60.000 uur (L80B10) |
| Onderhoud van het lumen bij e.o.l.: > 70% |
|
Lichtefficiëntie: 130LPW (PROLine)
|
| Nominaal vermogen: 30W 60W 90W 120W 150W 180W |
|
Leverde lumens
@ 5000K, CRl>70 (PRO) 3.600lm 7.200lm 10.900lm 14.400lm 18.000lm 21.600lm
|
| (PRIME)4.500lm 9.000lm 13.500lm 18.000lm 22.500lm 27.000lm |
| Operatietoestand |
| Operatietemperatuur/vochtigheid: -20~+50°C (-4°F~122°F) / 5~85% RH, niet gecondenseerd |
| Bergingstemperatuur / vochtigheid: -40~ +80°C (-40°F~ 176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde LED-gebruiksduur L80B10: ≥100.000 uur |
| Nominale levensduur (Tp < 70°C): tot 100.000 uur |
| Vervoerder MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Trillingsresistent: 10~500Hz,5G 12min / 1cyclus,periode 72min. Elk langs de as van X,Y,Z |
| Geluid: < 25 dB (30 cm afstand, normale werking) |
| Garantie: 5 jaar (verlengbaar tot 7 jaar) |
| Certificeringen |
| Global Certificate: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. |
| Veiligheidsrichtlijnen: EN 60598-1. |
| EMC richtlijnen: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Andere richtlijnen: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Lichtstroomvertrouwen, vermogenstolerantie en kleurtemperatuurvertrouwen ±5%, 5000K en CRl>70.
* De lichtstraling, de lichtintensiteitsverdeling en de lichtdoeltreffendheid zijn onderzocht overeenkomstig de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over de lichtstromen en de vermogens voor de afzonderlijke index is vermeld op het productgegevensblad.
* De waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, op basis van 5000K/70Ra.
*Vermogenstoestand met ZHAGA-versie of stroomvoorziening D4i/SR: ±10%.
Zet de stroom uit, verbind de AC-draad.
Dimmingverbinding (met dimbaar stuur)
1- Compatibel met 0-10V dimming.
2Verbind de draden zoals hierboven beschreven.
| Vermogen/W Inner Box Buiten karton QTY/CTN Unit N.W G.W/Karton |
| 100 260x260x150mm 790x273x282mm 5PCS 2.4Kg 14.5Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.6Kg 14.9Kg |
| 150x350x150mm 790x363x372mm 5PCS 2.9Kg 15.6Kg |
Lees alle onderstaande instructies voor de installatie:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomvoorziening is uitgeschakeld voor de installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de nationale elektrische code en de overeenkomstige lokale codes.
* Verpakkingen uitpakken en de lamp zorgvuldig onderzoeken, eventuele beschadigingen melden en alle verpakkingsmaterialen opslaan indien een deel van het product tijdens het vervoer is beschadigd.
* Gebruik de lamp niet als deze beschadigd is!
Verklaring:
Volgens de internationale standaard van LED-verlichting,hier DUALRAYS officieel beweert dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten mag alleen worden toegepast op binnenshuis of semi-buiten neutrale omgevingOndertussen belooft DUALRAYS volledige garantie voor de producten.
Een toepassing in een zware omgeving, met inbegrip van hoge/lage temperatuur, hoge luchtvochtigheid, hoge zoutgehalte, hoge ammoniakgehalte, enz., is niet toegestaan zonder officiële bevestiging van de fabrikant.Als er misbruik plaatsvindt, is de garantie niet langer gegarandeerd.
*ProfessioneleTeam:>15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC-managementsysteem, leveren zowel kwalitatief hoogwaardige producten als diensten;
* Betrouwbaar merk:Stabiel en langdurig samenwerken met Europese klanten opgebouwd, hoge prijs en vertrouwen gekregen en voor betere service een magazijn in Nederland hebben;
*Dialux-simulatie:Stuur ons uw parameters van de toepassingen, zoals afstand, hoogte, breedte, etc, ons ingenieursteam zal simulatie doen volgens uw vraag en u het beste product aanbevelen;
*Al onze LED-lampen voldoen aan de CE, RoHS-norm.TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 worden voor de toonaangevende producten vermeld.
