* ADC12 Spuitgietaluminium, Geïntegreerd Vormen, Uitstekende Thermische Geleiding;
* SAN'AN / LUMILEDS Hoge Helderheid SMD2835 LED's, DUALRAYS Eigen Ontwikkelde Driver of SOSEN / Driver Optioneel;
* IP65 / IK08 Bescherming;
* 60°/90°/120° stralingshoek optioneel;
* Corrosiebestendige Poedercoating;
* Meerdere Installaties: Lusophanging, Plafondmontage, Wandmontage;
* Diverse intelligente besturing: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Noodgeval;
* 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

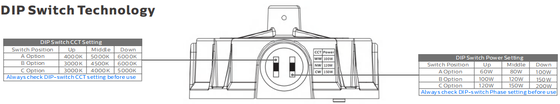

* DIP Schakelbare Vermogen als Standaard (100%-80%-60%);
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 61.000 uur;

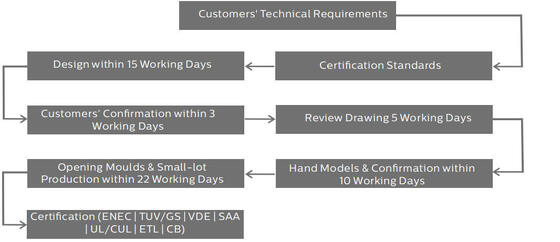

* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: DUALRAYS Eigen ingebouwde driver, slank ontwerp, duurzaam en compact.
> 3 CCT optioneel;
> DIP Schakelbaar Vermogen (100%-80%-60%);

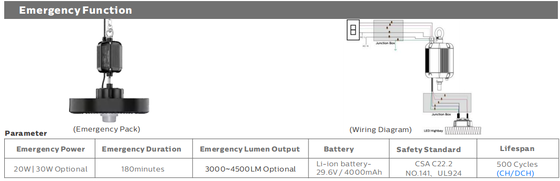

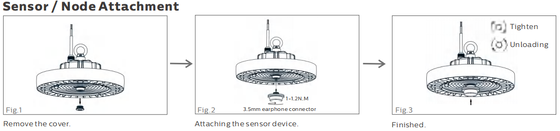

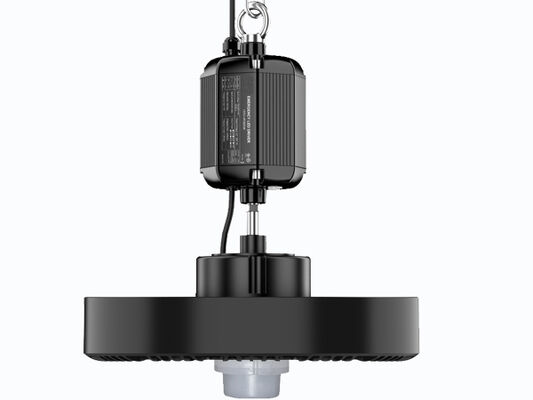

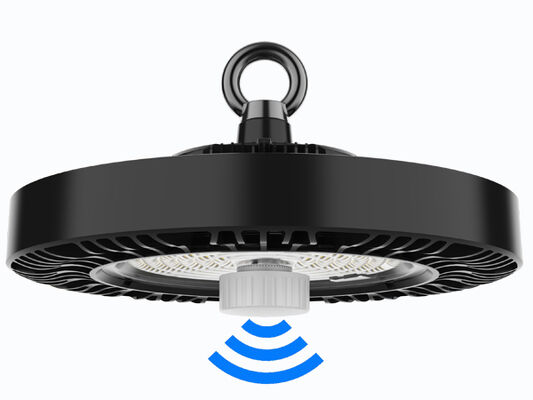

> Besturingen en Dimmen: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Noodgeval;

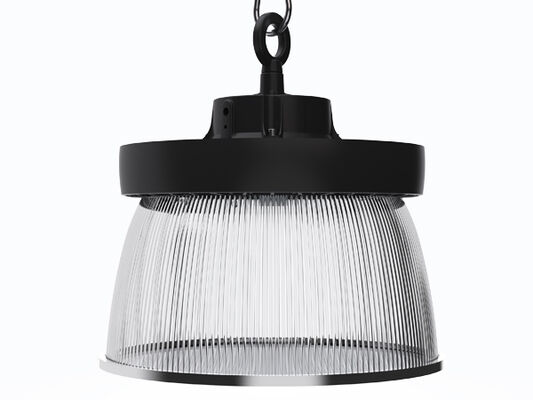

> Reflector: PC reflector met / zonder afdekking. pijp montage.

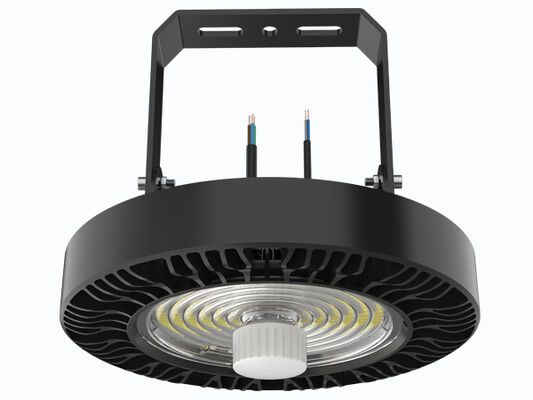

> Installatie: Lusophanging, Plafondmontage, Wandmontage;
> Vervanging voor traditionele HID of MH lichtbron;

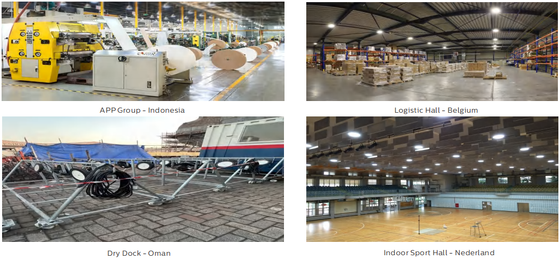

> Fabriekshallen en productiegebieden;
> Magazijnen en logistieke hallen;
> Bouwmarkten en megastores;
> Stadion en andere sportfaciliteiten;
> Traditionele lampvervanging;

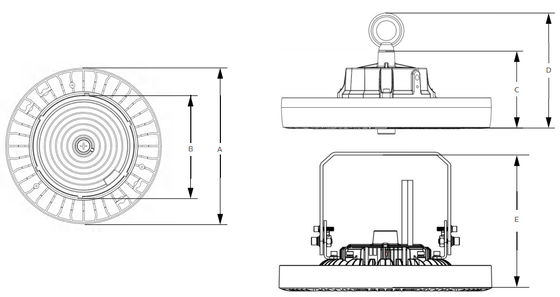

| Vermogen/W Afmeting A / mm Afmeting B / mm Afmeting C / mm Afmeting D / mm Afmeting E / mm |
| 100 φ280 φ178 88 139 203 |
| 150 φ280 φ178 88 139 203 |
| 200 φ280 φ178 88 139 203 |
| Algemeen Systeem |
Behuizingsmateriaal: Hoogdruk spuitgiet ADC12 aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 volgens de UNE EN 1706 standaard poedercoating |
| Diffusormateriaal: Geïnjecteerd PC volgens de UNE-EN ISO 294-2:2019 standaard, UV-filter voorwaardelijk (IK08) |
| Behuizingskleur: Metallic Zwart (RAL9017), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
LED Thermische Dissipatie: Via vinnenloze ADC12 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectie dissipatie
zorgt voor thermisch contact met de LED-modules via een hooggeleidende Loodvrije soldeerpasta |
| Optisch systeem: Lens optiek, PC/alu-reflector optioneel |
Afwerking: Polyester poederverf coating, elektrostatisch gespoten en gesublimeerd in de oven, Bestand tegen
corrosie |
| Aanbevolen Montagehoogte: 5 - 15 meter |
| Onderhoud: LED niet uitwisselbaar, driver uitwisselbaar |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebouwd in armatuur, voorgemonteerd |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Zigbee |
| IP (Ingress Protection Rating): IP65 |
| IK (Impact Resistance): IK08 |
| Beschermingsklasse: Klasse Ⅰ |
| Gloeidraad: 750°C (Onder 30s) |
| Kabelwartel: Kunststof M20x1.5 – IP68 | Kunststof M25x1.5 – IP68 (optioneel) |

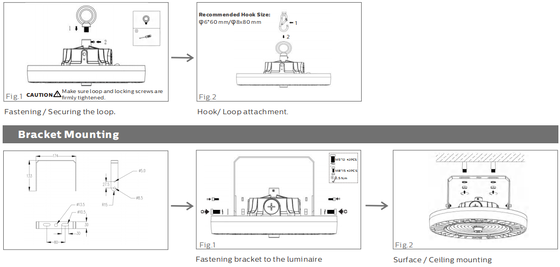

| Installatie: Lusophanging | Beugelmontage |
Slimme Functie: PIR Sensor met daglichtdrempel| Magnetron Sensor met daglichtdrempel of daglicht
oogst| Noodgeval |
| Opwaartse lichtstroomverhouding: ULOR 0 |
| Neerwaartse lichtstroomverhouding: DLOR 100% |
| Elektrisch Systeem |
| Elektrische aansluiting: 0.3m 3*1.0mm2 als standaard, max 3x2.5mm2 + 2x1.5 mm2 dimdraad, vrije draadeinden, op maat gemaakte lengte draad met EU/AU/US stekker als optie |
| Netspanning: 100~277VAC/ 50/60Hz, 140-280VDC |
| Vermogensfactor (PF): ≥0.97 |
| Totale Harmonische Vervorming (THD): <20% |
| Overspanningsbeveiliging: DM: 6kV,CM: 6kV,Criterium B |
SPD (Optioneel): Type 2, 10kV en 20kA transiënte overspanningsbeveiliger. Serieverbinding met thermische zekering
scheider voor effectievere bescherming aan het einde van de levensduur |
| Uitgangstype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% Waarneembaarheid van Stroboscopische Effecten (Pst) <1 |
| Stroboscopische Zichtbaarheidsmaat (SVM): <0.4 |
| Waarneming van Stroboscopische Effecten (Pst): <1 |
| Armaturen Vermogen B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via LSS Stroomonderbrekers 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometrie Systeem |
| LED's: SMD2835 (1W) |
|
CCT (Gecorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K)
Driekleurig optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze)
|
| CRI (Kleurweergave-index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrijgesteld van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaarddeviatie van Kleurafstemming): <5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 33.9 (Dwars)
33.9 (Lang)
|
| Stralingshoek: 60° | 90° | 120° Optioneel |
| Gemiddelde Nuttige Levensduur Armatuur: 61.000 uur (L80B10) |
| Lumenonderhoud aan het einde van de levensduur >70% |
| Lichtopbrengst: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optioneel |
| Nominaal Vermogen: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Geleverde Lumens
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Bedrijfsomstandigheden |
| Bedrijfstemperatuur / Vochtigheid: -30~ +60°C (-22°F ~ 140°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -30~ +80°C (-22°F ~ 176°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde Nuttige LED-tijd L80B10: ≥100.000H |
| Nominale Levensduur (Tp <70°C): Tot 100.000H |
| Driver MTBF: 198.000H, MIL-HDBK-217F(25°C) |
| Trillingsbestendig: 10~500Hz, 5G 12min / 1cyclus, periode voor 72min. Elk langs X,Y,Z assen |
| Geluidsniveau: <25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Wereldwijd Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Gecertificeerd, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, Vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement zijn onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor de EN13032 normserie en de LM-79 norm.
* Actuele productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen staat vermeld op het productgegevensblad.
* Waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% hogere efficiëntie met 70Ra
1. Schakel eerst de armatuur uit.
2. Verwijder voorzichtig de IP65-afdekking met de hand.
3. Stel de schuifschakelaar met de hand in op de gewenste instelling - GEBRUIK GEEN metalen gereedschap.
4. Plaats de IP65-afdekking terug.
5. Schakel de armatuur in.
Schakel de stroom uit, sluit de AC-draad aan.
Dimmer aansluiting (Met dimbare driver)
1. Compatibel met 0-10V dimmen.
2. Sluit de draden aan zoals in het bovenstaande diagram.

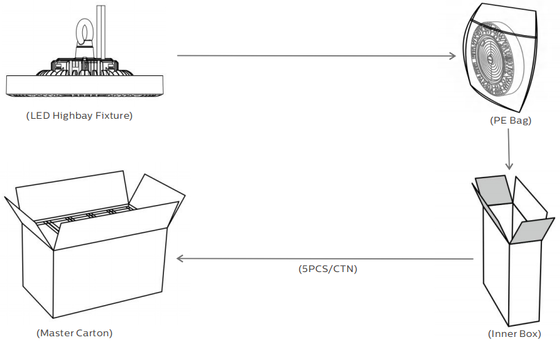

| Vermogen/W Binnenverpakking Buitenverpakking AANTAL/CTN Eenheid N.W G.W/Doos |
| 100 295x115x298mm 615x308x320mm 5ST 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5ST 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5ST 2.6Kg 14.6Kg |
Lees alle onderstaande instructies voor installatie:
* Om elektrische schokken te voorkomen, zorg ervoor dat de stroomtoevoer is uitgeschakeld voor installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de Nationale Elektrische Code en de bijbehorende lokale codes.
* Pak de lamp uit en inspecteer deze zorgvuldig, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens transport is beschadigd.
* Als de lamp beschadigd is, gebruik hem dan niet!
Verklaring:
Volgens de Internationale Standaard van LED-armaturen, verklaart DUALRAYS hierbij formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mag worden toegepast in een binnen- of semi-buitenomgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in zware omstandigheden, inclusief hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehaltes, hoge ammoniakconcentraties, etc., is niet toegestaan zonder officiële bevestiging van de fabrikant. Bij verkeerd gebruik is de garantie niet meer gegarandeerd.
* Professioneel team: >15 jaar ervaring, eigen fabriek, >10 ingenieurs team, krachtige productiecapaciteit en QC-managementsysteem, bieden zowel goede kwaliteit product als service;
* Betrouwbaar merk: Stabiele en langdurige samenwerking opgebouwd met Europese klanten, hoge waardering en vertrouwen gekregen, en magazijn in Nederland voor betere service;
* Bied DIALux simulatie: Stuur ons uw parameters van de toepassingen, zoals afstand, hoogte, breedte, etc., ons ingenieurs team zal een simulatie uitvoeren volgens uw vraag en u het beste product aanbevelen;
* Al onze LED-armaturen voldoen aan de CE, RoHS-standaard. TUV, ENEC, VDE, SAA, C-Tick, LM79, LM80 vermeld voor de toonaangevende producten.
