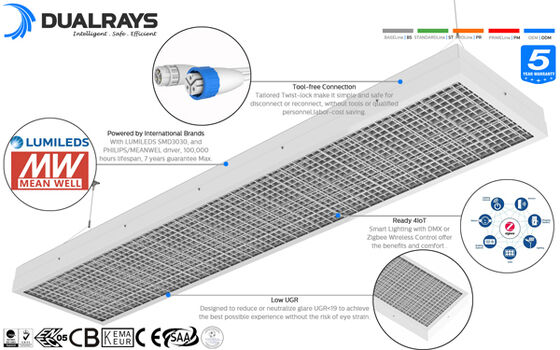

* SAN'AN SMD2835 (0.5W) Hoge helderheid LED lichtbron met CRI>80Ra, SOSEN/Meanwell Driver Optioneel;
* Lage verblinding, speciaal geschikt voor indoor sportzaal verlichtingsoplossingen;
* IP65 / IK10 Bescherming;
* 120° stralingshoek;
* IP20/IK10 Bescherming;
* UGR<19;

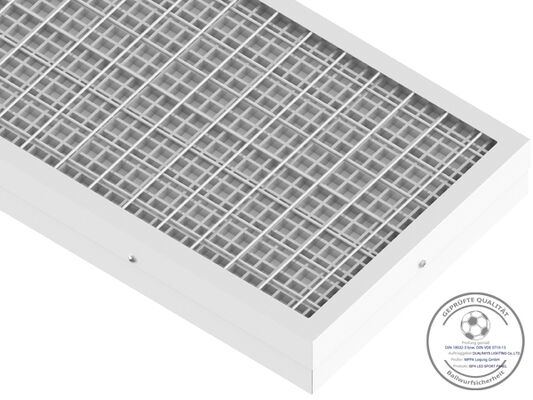

* Balimpacttest DIN18032-3 (DIN VDE 0710-13) goedkeuring

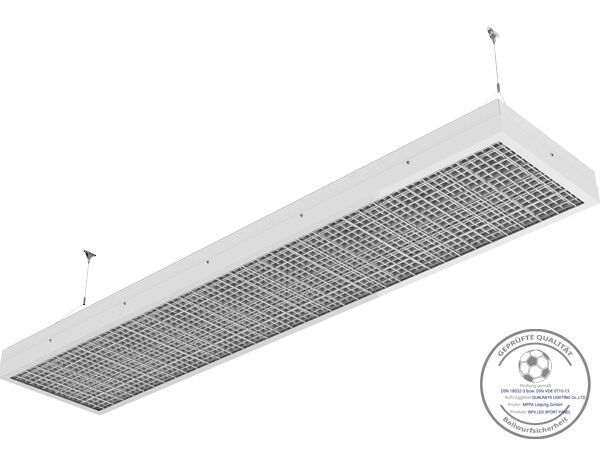

* Meerdere installaties: Ophanging, Plafondmontage Optioneel;
* Diverse intelligente besturing: 1-10V, Zigbee en DALI als optie;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 76.000 uur;
* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: MEANWELL / SOSEN / PHILIPS Non-SELV driver optioneel.
> Besturing en dimmen: 1-10V, Zigbee en DALI als optie;
> Installatie: Ophanging, Plafondmontage Optioneel;

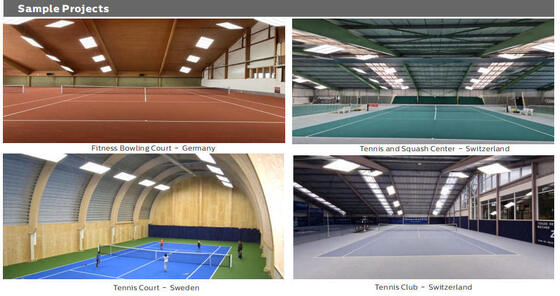

> Tennisbaan;
> Indoor sportstadion;
> Badmintonbaan;
> Sporthal;
> Gang/Galerij/Gang;
| Algemeen Systeem |
| Materiaal behuizing: Geëxtrudeerd aluminium volgens de EN755-norm |
| Materiaal diffuser: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020-norm, UV-filter voorwaardelijk (IK10) |
| Kleur behuizing: Wit (RAL9016), Andere kleuren optioneel |

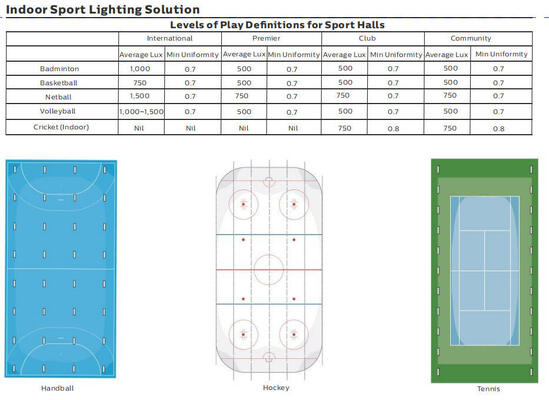

| Uniformiteit: >0.70 (DIN EN 12193 Klasse I) |
Thermische dissipatie LED's: Via vinloze 6063 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectie dissipatie
zorgt voor thermisch contact met de LED-modules via een hooggeleidende loodvrije soldeerpasta |
| Type lamp: Verwisselbare LED |
| Lichtuitlaat: Direct |
| Aanbevolen montagehoogte: 5 - 15 meter |
| Onderhoud: Diffuser open / sluiten met schroef |
| Driver: Constante stroom met optioneel instelbaar vermogen via DIP-schakelaar, ingebouwd in armatuur, voorgemonteerd |
| Dimmingsregeling: AAN-UIT | 1-10V | DALI2 | Zigbee Dimming |
| IP (Ingress Protection Rating): IP20 |
| IK (Slagvastheid): IK10 |
| Beschermingsklasse: Klasse I |
| Gloeidraad: 850°C (Onder 30s) |
| Kabelinvoer: H05RN-F 3*1.5mm² | H05RN-F 5*1.5mm² (Max sectie 4mm²) |
| Installatie: Plafondmontage | Lusophanging |
| Slimme functie: Noodgeval |
| Elektrisch Systeem |
| Doorkoppeling: 3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² draden doorlopend voor optie |
| Netspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥0.96 |
| Totale harmonische vervorming (THD): <10% |
| Uitvoertype: Non-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% |
| Stroboscopische zichtbaarheidsmaat (SVM): <0.4 |
| Waarneming van stroboscopische effecten (Pst): <1 |
| Aansluiting: 3*1.0mm² als standaard, max 3x2.5mm² + 2x1.5 mm² dimdraad, vrije draadeinden, op maat gemaakte lengte |
| Armatuurvermogen B10A B16A C10A C16A |
| 100W 13 20 19 32 |
| Module via LSS-zekeringen 150W 9 14 13 21 |
| 200W 6 10 9 15 |
| Fotometrie Systeem |
| LED's: SMD2835 (0.5W) |
| CCT (Correlated Color Temperature): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| CRI (Color Rendering Index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaardafwijking van kleuraanpassing): <5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 24.9 (Dwars)
23.4 (Langszijde)
|

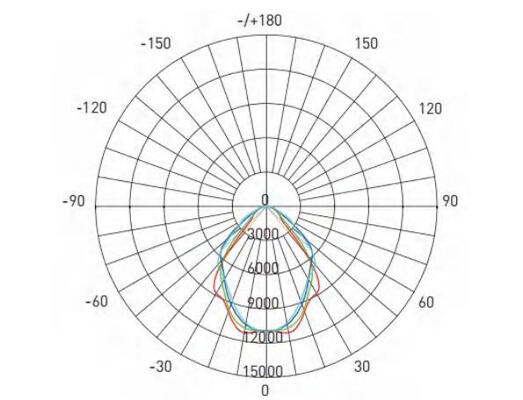

| Stralingshoek: 120° |
| Gemiddelde nuttige levensduur armatuur: 95.000 uur (L80B10) |
| Lumenonderhoud aan het einde van de levensduur: >70% |
| Lichtrendement: 130LPW (PROLine) |
| Nominaal vermogen: 100W 150W 200W |
Geleverde Lumens
@ 5000K, CRI>80 (PRO) 13.000lm 19.500lm 26.000lm |
| Bedrijfsomstandigheden |
| Bedrijfstemperatuur / Vochtigheid: -20~ +50°C (-4°F ~ 122°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +60°C (-40°F ~ 140°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde nuttige levensduur LED L90B10: ≥0.96 |
| Nominale levensduur (Tp <70°C): Tot 100.000HDriver MTBF: 500.000H, MIL-HDBK-217F(25°C) |
| Trillingsbestendig: 10~500Hz, 5G 12min / 1cyclus, periode van 72min. Elk langs X,Y,Z assen |
| Geluidsniveau: <25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Globaal Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Tolerantie lichtstroom, vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRI>80. |
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement zijn onderzocht volgens de EN ISO 17025:2005 norm voor de EN13032 normreeks en de LM-79 norm.
* Actuele productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen staat vermeld op het productgegevensblad.
* Waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% hogere efficiëntie met 70Ra

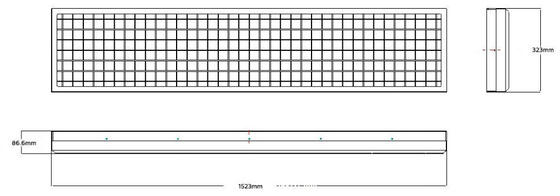

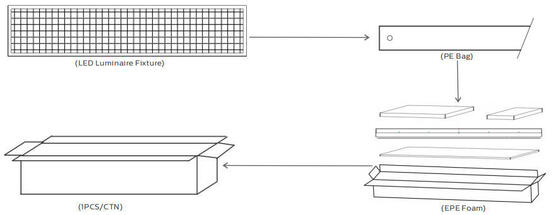

Vermogen/W Binnendoos Buitenkarton AANTAL/CTN Eenheid N.W G.W/Karton
| 100 Nil 1580x380x140mm 1 STUKS 12.2Kg 13.8Kg 150 Nil 1580x380x140mm 1 STUKS 12.8Kg 14.6Kg |
| 200 Nil 1580x380x140mm 1 STUKS 14.3Kg 15.9Kg |
| Lees alle onderstaande instructies voor installatie: |
| * Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de stroomtoevoer is uitgeschakeld vóór installatie. |
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale voorschriften.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens transport is beschadigd.
* Gebruik de lamp niet als deze beschadigd is!
Verklaring:
Volgens de Internationale Standaard voor LED-armaturen, verklaart DUALRAYS hierbij formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mag worden toegepast in een neutrale binnen- of semi-buitenomgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in zware omstandigheden, inclusief hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehaltes, hoge ammoniakgehaltes, etc., is niet toegestaan zonder officiële bevestiging van de fabrikant. Bij verkeerd gebruik is de garantie niet meer gegarandeerd.
*
