* Hoge Helderheid SAN'AN SMD2835 LED's, TRIDONIC/ niet-SELV High PF Flicker-free Driver DIP Switch Vermogensaanpassing Optioneel;;
* Klaar voor Bewegingssensor & Nood, Plug & Play Sensor & Nood;

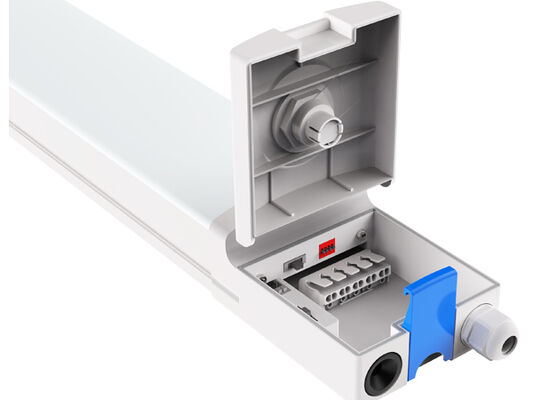

* Buckle Design End-cap, snel & gemakkelijk te openen en opnieuw te vergrendelen voor bedrading, verbetert de efficiëntie aanzienlijk en bespaart arbeidskosten;;
* IP65 / IK10 Bescherming;
* 120° stralingshoek;
* Enkele of Dubbele Bedrading Koppelbaar Optioneel;
* Meerdere Installaties: Ophanging, Wandmontage;

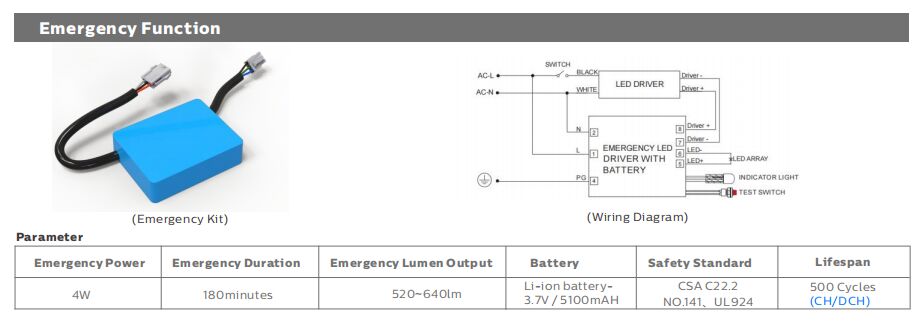

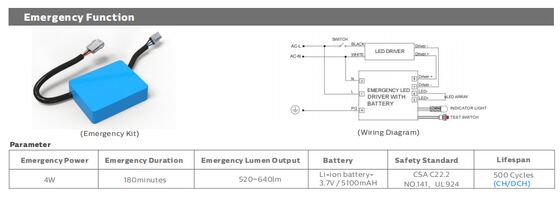

* Diverse intelligente besturing: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood;
* 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Enkelfasig (L/N/E) of Driefasig (L1/L2/L3/N/FG) Optioneel;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 61.000u;
* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: / TRIDONIC /BOKE Niet-SELV driver met DIP-technologie optioneel.
> 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Schakelbaar Vermogen;
> Bediening en Dimmen: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood;
> Installatie: Plafondmontage | Ophanging | Draaibare Wandmontage;
> Vervanging voor fluorescentie NCF;

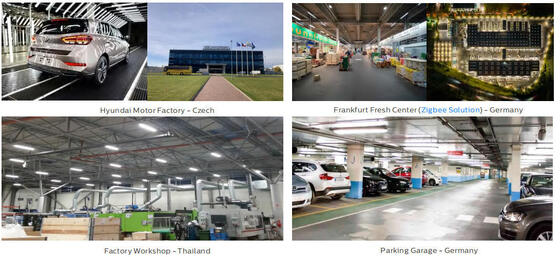

> Werkplaatsen en magazijnen;
> Garage en parkeergarages;
> Sportfaciliteit;
> Gang/Galerij/Gang;
> Buiten & Binnen Locaties;
| Lengte/mm Maat A / mm Maat B / mm Maat C / mmMaat C / mm |
| 600 2ft/605 620 102 54 |
| 1200 4ft/1205 1220 102 54 |
| 1500 5ft/1505 1520 102 54 |
| Algemeen Systeem |
| Behuizingsmateriaal: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Diffusormateriaal: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Behuizingskleur: Wit (RAL9016), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
LED's Warmteafvoer: Door vinloze 6063 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectieafvoer
waardoor thermisch contact met de LED-modules wordt gewaarborgd door middel van een hooggeleidende loodvrije soldeerpasta |
| Anti-condensatie: Drukgelijkmakingsventiel om vochtvrijgave te garanderen, condensatie te voorkomen en de IP-dichtheid van de armatuur te behouden |
| Afwerking: Elektrostatisch gespoten en gesublimeerd in de oven. Bestand tegen corrosie |
| Aanbevolen Montagehoogte: 2 - 8 meter |
| Onderhoud: Snelle snap-end-cap voor eenvoudige installatie |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebed in armatuur, voorgebedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Ingress Protection Rating): IP65 |
| IK (Impact Resistance): IK10 |
| Beschermingsklasse: Klasse Ⅰ |
| Gloeidraad: 850°C (Onder 30s) |
| Kabelwartel: M20 kabelwartel (Nylon) |
| Installatie: Plafondmontage | Ophanging | Draaibare Wandmontage |
| Slimme Functie: PIR Sensor | Magnetronsensor | Nood |
| Elektrisch Systeem |
| Doorvoerbedrading: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 draden voor optie |
| Netspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥0.96 |
| Totale Harmonische Vervorming (THD): ＜10% |
| Uitvoertype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: ＜1% |
| Stroboscopische Zichtbaarheidsmeting (SVM): ＜0.4 |
| Perceptie van Stroboscopische Effecten (Pst): ＜1 |
| Aansluiting: Snelle snap-end-cap voor eenvoudige installatie, schuifbare tandwielbak voor eenvoudige vervanging en onderhoud optioneel |
| Armaturen Vermogen B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via LSS Stroomonderbrekers 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometriesysteem |
| LED's: SMD2835 (1W) |
|
CCT (Gecorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K)
3 CCT optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze)
|
| CRI (Kleurweergave-index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrijgesteld van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaard Afwijking van Kleuraanpassing): ＜5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 24.9 (Kruis)
23.4 (Longitudinaal)
|
| Stralingshoek: 120° |
| Gemiddelde Nuttige Levensduur van de Armatuur: 61.000 uur (L80B10) |
| Lumenbehoud bij e.o.l. >70% |
| Lichtopbrengst: 130LPW (PROLine) | 160LPW (PRIMELine) Optioneel |
| Lengte 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominaal Vermogen: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
Geleverde Lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Bedrijfsomstandigheden |
| Bedrijfstemperatuur / Vochtigheid: -20~ +60℃ (-4°F ~ 140°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde Nuttige Levensduur LED L90B10: ≥0.96 |
| Nominale Levensduur (Tp<70℃): Tot 100.000H |
| Driver MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Trillingsbestendig: 10~500Hz,5G 12min / 1cyclus, periode van 72min. Elk langs X,Y,Z assen |
| Akoestisch Geluid: ＜25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Wereldwijd Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Vermeld, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, Vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtefficiëntie werden onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor EN13032 normreeks en de LM-79 norm.
* Up-to-date productinfo en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indices worden aangegeven op het productgegevensblad.
* Waarden kunnen onderhevig zijn aan wijzigingen als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiëntie hoger met 70Ra
Koppelbare Verbinding:
| Lengte/mm Binnenbox Buitenverpakking AANTAL”/CTN Eenheid N.W G.W/Karton |
| 600 670x106x65mm 685x333x220mm 9STUKS 1.6Kg 16.9Kg |
| 1200 1270x106x65mm 1385x333x220mm 9STUKS 2.4Kg 23.9Kg |
| 1500 1570x106x65mm 1685x333x220mm 9STUKS 3.4Kg 33.6Kg |
Lees alle onderstaande instructies voordat u gaat installeren:
* Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de stroomtoevoer is uitgeschakeld voordat u gaat installeren.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar alle verpakkingsmaterialen als een deel van het product tijdens het transport beschadigd is.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard van LED-armaturen, beweert DUALRAYS hier formeel dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mogen worden toegepast in een neutrale omgeving binnen of semi-buiten. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in een zware omgeving, waaronder hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehalte, hoge ammoniak, enz. is niet toegestaan zonder de officiële bevestiging van de fabrikant. Als er een verkeerde toepassing plaatsvindt, wordt de garantie niet langer gegarandeerd.
* Professioneel team: >15 jaar ervaring, eigen fabriek, >10 engineers team, krachtige productiecapaciteit en QC-managementsysteem, bieden zowel een goed kwaliteitsproduct als service;
* Betrouwbaar merk: Heeft een stabiele en langdurige samenwerking opgebouwd met Europese klanten, heeft veel lof en vertrouwen gekregen en heeft een magazijn in Nederland voor een betere service;
* Bied DIALux-simulatie: Stuur ons uw parameters van de toepassingen, zoals afstand, hoogte, breedte, enz., ons engineeringteam zal een simulatie uitvoeren op basis van uw vraag en u het beste product aanbevelen;
* Al onze LED-armaturen voldoen aan de CE-, RoHS-standaard. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 vermeld voor de toonaangevende producten.
