* ADC12 Spuitgietaluminium, Integrale Vorming, Uitstekende Thermische Geleiding;
* SAN'AN / LUMILEDS Hoge Helderheid SMD2835 LED's, DUALRAYS Eigen Ontwikkelde Driver of SOSEN / Driver Optioneel;
* IP65 / IK08 Bescherming;
* 60°/90°/120°stralingshoek optioneel;
* Corrosiebestendige Poedercoating Afwerking;
* Meerdere Installaties: Lusophanging, Plafondmontage, Wandmontage;
* Diverse intelligente besturing: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Noodgeval;
* 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Schakelbare Vermogen als Standaard(100%-80%-60%);
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 56.000u;
* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: DUALRAYS Eigen ontwikkelde ingebouwde driver, slank ontwerp, duurzaam en compact.
> 3 CCT optioneel;
> DIP Schakelbaar Vermogen (100%-80%-60%);
> Besturingen en Dimmen: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Noodgeval;
> Reflector: PC reflector met / zonder afdekking. pijp montage.
> Installatie: Lusophanging, Plafondmontage, Wandmontage;
> Vervanging voor traditionele HID of MH lichtbron;
> Fabriekshallen en productieruimtes;
> Magazijnen en logistieke hallen;
> Bouwmarkten en megastores;
> Stadions en andere sportfaciliteiten;
> Traditionele lampvervanging;

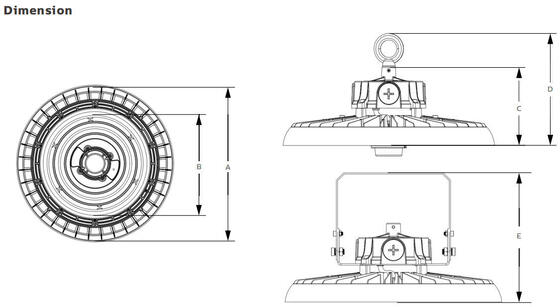

| Vermogen/W Afmeting A / mm Afmeting B / mm Afmeting C / mm Afmeting D / mm Afmeting E / mm |
| 100 φ250 φ184 119 166.5 197 |
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| Algemeen Systeem |
Behuizingsmateriaal: Hoogdrukspuitgiet ADC12 aluminium EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100,EN AC-47100 volgens de UNE EN 1706 standaard poedercoating |
| Diffusormateriaal: Geïnjecteerd PC volgens de UNE-EN ISO 294-2:2019 standaard, UV-filter voorwaardelijk(IK08) |
| Behuizingskleur: Metaal Zwart (RAL9017), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
| LED Thermische Dissipatie: Via vinloze ADC12 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectie dissipatie die thermisch contact met de LED-modules garandeert via een hooggeleidende Loodvrije soldeerpasta |
| Optisch systeem: Lens optiek, PC/alu-reflector optioneel |
Afwerking: Polyester poederverf coating, elektrostatisch gespoten en gesublimeerd in de oven, Bestand tegen
corrosie |
| Aanbevolen Montagehoogte: 5 - 15 meter |
| Onderhoud: LED niet uitwisselbaar, driver uitwisselbaar |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebouwd in armatuur, voorbedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Zigbee |
| IP (Ingress Protection Rating): IP65 |
| IK (Impact Resistance): IK08 |
| Beschermingsklasse: Klasse Ⅰ |
| Gloeidraad: 750°C (Onder 30s) |
| Kabelwartel: Kunststof M20x1.5 – IP68 | Kunststof M25x1.5 – IP68 (optioneel) |
| Installatie: Lusophanging | Beugelmontage |
Slimme Functie: PIR Sensor met daglichtdrempel| Magnetron Sensor met daglichtdrempel of daglicht
oogsten| Noodgeval |
| Opwaartse lichtstroomverhouding: ULOR 0 |
| Neerwaartse lichtstroomverhouding: DLOR 100% |
| Elektrisch Systeem |
| Elektrische aansluiting: 0.3m 3*1.0mm2 als standaard, max 3x2.5mm2 + 2x1.5 mm2 dimdraad, vrije draadeinden, op maat gemaakte lengte draad met EU/AU/US stekker als optie |
| Netspanning: 100~277VAC/ 50/60Hz, 140-280VDC |
| Vermogensfactor (PF): ≥0.97 |
| Totale Harmonische Vervorming (THD): ＜20% |
| Overspanningsbeveiliging: DM: 6kV,CM: 6kV,Criterium B |

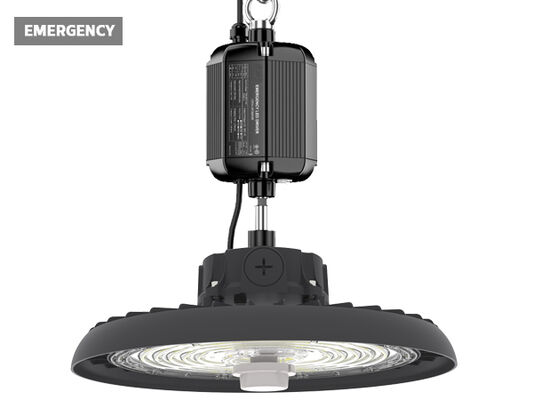

SPD (Optioneel): Type 2, 10kV en 20kA transiënte overspanningsbeveiliger. Serieverbinding met thermische zekering
scheider voor effectievere bescherming aan het einde van de levensduur |

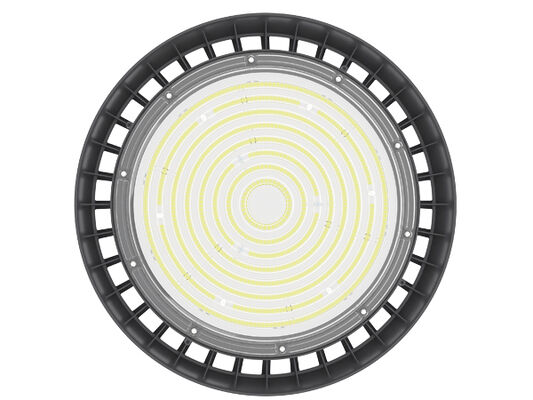

| Uitgangstype: Niet-SELV(niet-geïsoleerd) |
| Flikkerfactor: ＜1% Waarneembaarheid van Stroboscopische Effecten (Pst) ＜1 |
| Stroboscopische Zichtbaarheidsmaat (SVM): ＜0.4 |
| Waarneming van Stroboscopische Effecten (Pst): ＜1 |
| Armaturen Vermogen B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via LSS Stroomonderbrekers 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometrie Systeem |
| LED's: SMD2835 (1W) |
|
CCT (Gecorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K)
3CCT optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze)
|
| CRI (Kleurweergave-index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrij van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaarddeviatie van Kleurafstemming): ＜5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 33.9 (Dwars)
33.9 (Lang)
|
| Stralingshoek: 60° | 90° | 120° Optioneel |
| Gemiddelde Nuttige Levensduur Armatuur: 56.000 uur (L80B10) |
| Lumenonderhoud aan het einde van de levensduur >70% |
| Lichtrendement: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optioneel |
| Nominaal Vermogen: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Geleverde Lumens
@ 5000K, CRl>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Bedrijfsomstandigheden |
| Bedrijfstemperatuur / Vochtigheid: -30~ +60°C (-22°F ~ 140°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -30~ +80°C (-22°F ~ 176°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde Nuttige LED-tijd L80B10: ≥100.000H |
| Nominale Levensduur (Tp <70°C): Tot 100.000H |
| Driver MTBF: 198.000H,MIL-HDBK-217F(25°C) |
| Trillingsbestendig: 10~500Hz,5G 12min / 1cyclus, periode voor 72min. Elk langs X,Y,Z assen |
| Akoestisch Geluid: ＜25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Globaal Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Gecertificeerd, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerantie lichtstroom, tolerantie vermogen en tolerantie kleurtemperatuur ±5%, 5000K en CRl>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement zijn onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor EN13032 normreeks en de LM-79 norm.
* Up-to-date productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen staat vermeld op het productgegevensblad.
* Waarden kunnen worden gewijzigd vanwege LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiëntie hoger met 70Ra

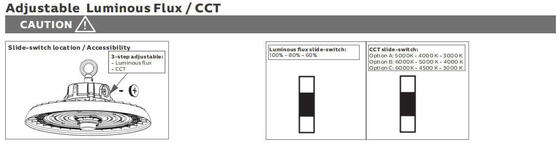

1. Schakel eerst de armatuur uit.
2. Verwijder voorzichtig de IP65-afdekking met de hand.
3. Stel de schuifschakelaar met de hand in op de gewenste instelling - GEBRUIK GEEN METALEN GEREEDSCHAP.
4. Plaats de IP65-afdekking terug.
5. Schakel de armatuur in.

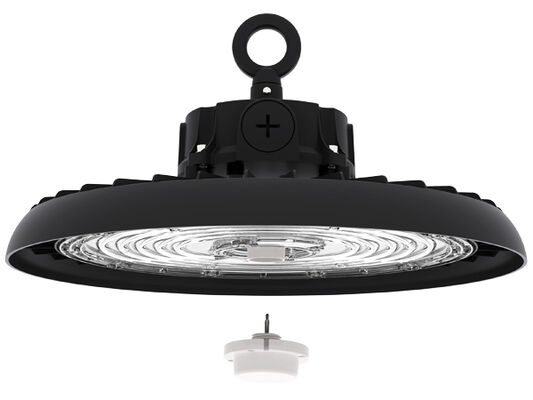

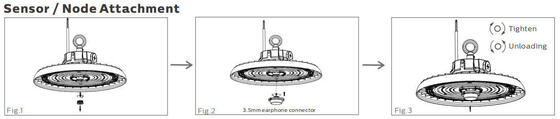

Verwijder de afdekking. Bevestig het sensorapparaat. Klaar.

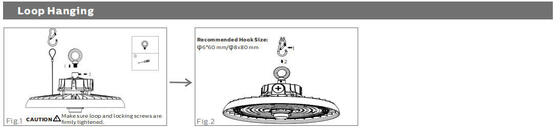

Bevestigen / Vastzetten van de lus. Haak/ Lus bevestiging.

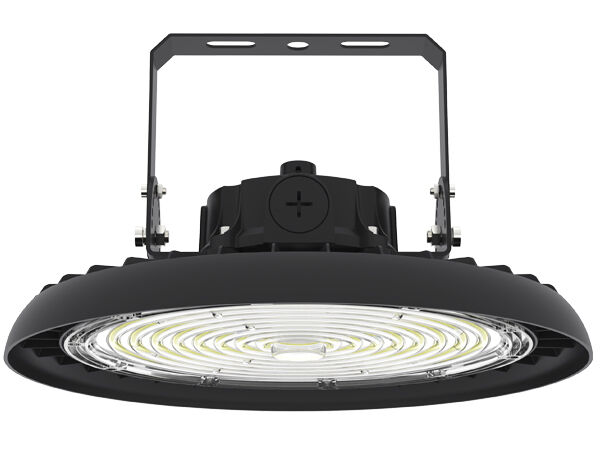

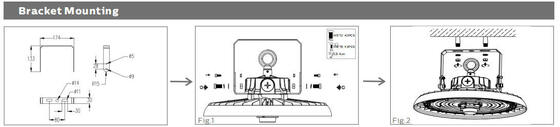

Bevestig de beugel aan de armatuur. Oppervlakte / Plafondmontage.

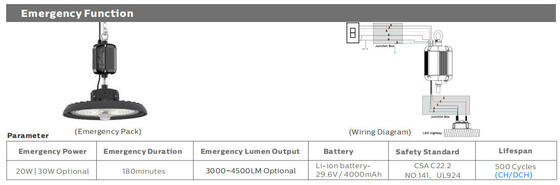

Schakel de stroom uit, sluit de AC-draad aan.
Dimmer aansluiting ( Met dimbare driver)
1. Compatibel met 0-10V dimmen.
2. Sluit de draden aan zoals in het bovenstaande diagram.

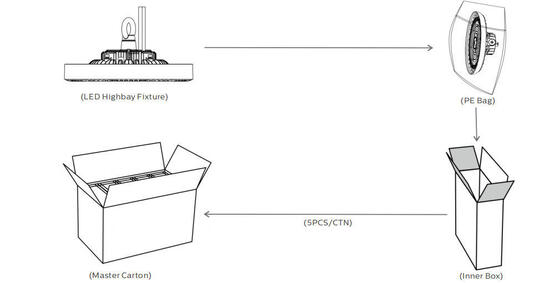

| Vermogen/W Binnenverpakking Buitenverpakking AANTAL/CTN Eenheid N.W G.W/Doos |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
Lees alle onderstaande instructies voor installatie:
* Om elektrische schokken te voorkomen, zorg ervoor dat de stroomtoevoer is uitgeschakeld voor installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes.
* Pak de lamp uit en inspecteer deze zorgvuldig, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens transport is beschadigd.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard van LED-armaturen, verklaart DUALRAYS hierbij formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mag worden toegepast in een binnen- of semi-buiten neutrale omgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in zware omstandigheden, inclusief hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehaltes, hoge ammoniakgehaltes, etc., is niet toegestaan zonder officiële bevestiging van de fabrikant. Bij verkeerd gebruik is de garantie niet meer gegarandeerd.
