Aangepast ondersteund voor speciale projecten; Opties:

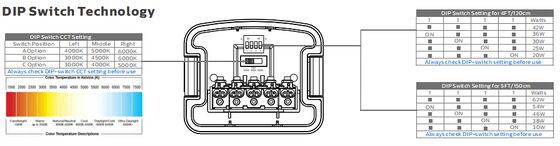

> Driver: / TRIDONIC /BOKE Niet-SELV driver met DIP-technologie optioneel.
> 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

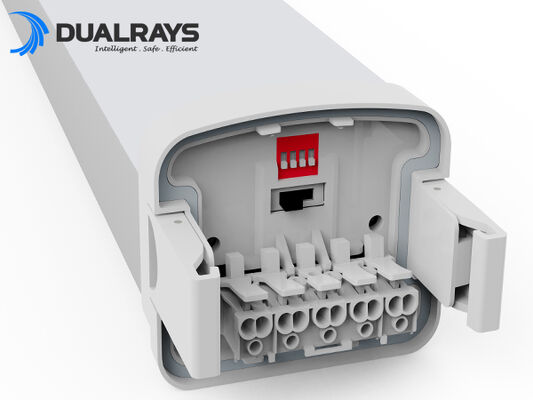

> DIP Schakelbare Voeding;
> Besturing en Dimmen: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood;

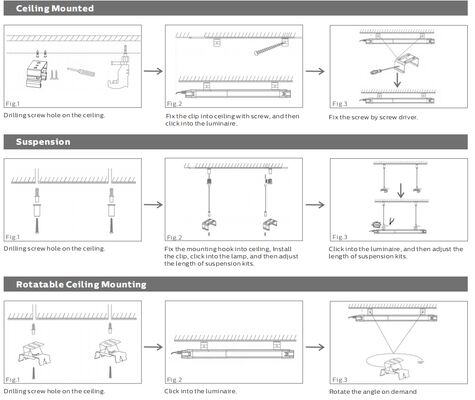

> Installatie: Plafondmontage | Ophanging | Draaibare Wandmontage;
> Vervanging voor fluorescentie NCF;

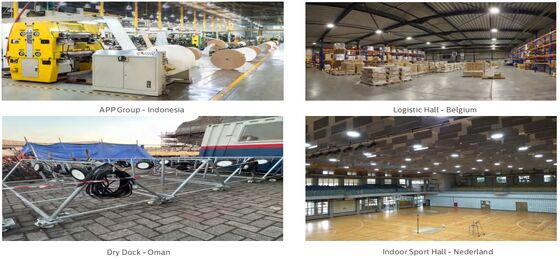

> Voedselverwerkingsfabriek;
> Garage en parkeerplaatsen;
> Sportfaciliteit;
> Gang/Galerij/Gang;
> Buiten & Binnen Locaties;
Neem contact met ons op voor meer informatie, bezoek onze officiële website
| Maat D / mm600 2ft/605 630 84 69 |
| 1200 4ft/1205 1230 84 69 |
| 1500 5ft/1505 1530 84 69 |
| Algemeen Systeem |
| Behuizingsmateriaal: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Diffusormateriaal: Geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Behuizingskleur: Wit (RAL9016), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
| LED's Warmteafvoer: Door vinloze 6063 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectieafvoer |
waardoor thermisch contact met de LED-modules wordt gewaarborgd door een hooggeleidende loodvrije soldeerpasta
Anti-condensatie: Drukbalanceringsklep om vochtvrijgave te garanderen, condensatie te voorkomen en de IP-dichtheid van de armatuur te behouden |
| Afwerking: Elektrostatisch gespoten en gesublimeerd in de oven. Bestand tegen corrosie |
| Aanbevolen Montagehoogte: 2 - 8 meter |
| Onderhoud: Snelle klik-eindkap voor eenvoudige installatie |
| Driver: Constante stroom met optionele vermogensaanpassing via DIP-schakelaar, ingebed in de armatuur, voorgebedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP (Ingress Protection Rating): IP65 |
| IK (Impact Resistance): IK10 |
| Beschermingsklasse: Klasse Ⅰ |
| Gloeidraad: 850°C (Onder 30s) |
| Kabelwartel: M20 kabelwartel (Nylon) |
| Installatie: Plafondmontage | Ophanging | Draaibare Wandmontage |
| Slimme Functie: PIR-sensor | Microgolfsensor | Nood |
| Elektrisch Systeem |
| Doorbedrading: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 draden voor optie |
| Netspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Power Factor (PF): ≥0.96 |
| Total Harmonic Distortion (THD): ＜10% |
| Uitvoertype: Niet-SELV (niet-geïsoleerd) |
| Flicker Factor: ＜1% |
| Stroboscopische Zichtbaarheidsmeting (SVM): ＜0.4 |
| Perceptie van Stroboscopische Effecten (Pst): ＜1 |
| Aansluiting: Snelle klik-eindkap voor eenvoudige installatie, schuifversnellingsbak voor eenvoudige vervanging en onderhoud optioneel |
| Armaturen Vermogen B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via LSS Stroomonderbrekers 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometrisch Systeem |
| LED's: SMD2835 (1W) |
| CCT (Gecorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K) |
|
3 CCT optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze)
CRI (Color Rendering Index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar)
|
| Fotobiologische Veiligheid: RG0 (vrij van risico) |
| EEC (Energy Effciency Class): A++ |
| SDCM (Standard Deviation of Color Matching): ＜5 (SDCM |
| <3 Optioneel)UGR (4H, 8H) : 24.9 (Kruis) |
|
23.4 (Longitudinaal)
Stralingshoek: 120°
|
| Gemiddelde Nuttige Levensduur Armatuur: 62.000 uur (L80B10) |
| Lumenbehoud bij e.o.l. >70% |
| Lichtsterkte: 130LPW (PROLine) | 160LPW (PRIMELine) Optioneel |
| Lengte 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominaal Vermogen: 20W 30W 30W 40W 42W DIP(20~42W) 40W 60W 62W DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm Max. 5.460lm 5.200lm 7.800lm Max. 8.060lm |
| Geleverde Lumens |
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm
Bedrijfsvoorwaarden |
| Bedrijfstemperatuur / Vochtigheid: - 20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde Nuttige Levensduur LED L90B10: ≥0.96 |
| Nominale Levensduur (Tp |
| <70℃): Tot 100.000HDriver MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Trillingsbestendig: 10~500Hz,5G 12min / 1cyclus, periode voor 72min. Elk langs X,Y,Z assen |
| Akoestisch Geluid: ＜25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Wereldwijd Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Vermeld, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * Lichtstroomtolerantie, Vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80. |
* Lichtbundel, lichtintensiteitsverdeling en lichtefficiëntie werden onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor EN13032 normreeks en de LM-79 norm.
* Up-to-date productinfo en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indices worden aangegeven op het productgegevensblad.
* Waarden kunnen onderhevig zijn aan wijzigingen als gevolg van LED-binning.
* De parameters in het gegevensblad worden gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiëntie hoger met 70Ra

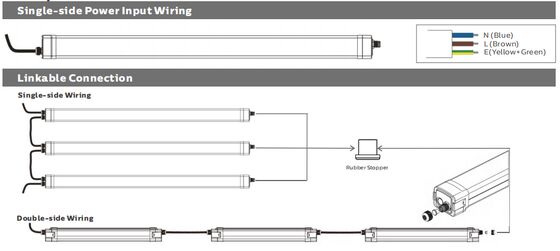

Koppelbare Verbinding:
Lengte/mm
| Binnen Doos Buiten Doos AANTAL”/CTN Eenheid N.W G.W/Karton2ft/600 670x90x80mm 685x285x265mm 9 STUKS 1.6Kg 16.9Kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9 STUKS 2.4Kg 23.9Kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9 STUKS 3.4Kg 33.6Kg |
| Lees alle onderstaande instructies voordat u gaat installeren: |
* Om elektrische schokken te voorkomen, dient u ervoor te zorgen dat de stroomtoevoer is uitgeschakeld voordat u gaat installeren.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar alle verpakkingsmaterialen als een deel van het product tijdens het transport beschadigd is geraakt.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard van LED-armaturen, beweert DUALRAYS hier formeel dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mogen worden toegepast in een neutrale omgeving binnen of semi-buiten. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in een zware omgeving, waaronder hoge/lage temperatuur, hoge vochtigheid, hoge zoutgehalte, hoge ammoniak, enz. is niet toegestaan zonder de officiële bevestiging van de fabrikant. Als er een verkeerde toepassing plaatsvindt, wordt de garantie niet langer gegarandeerd.
*
