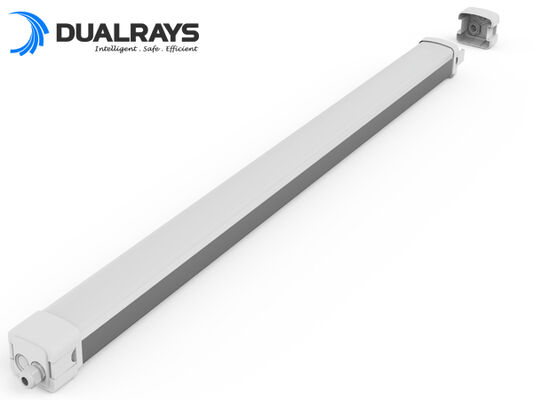

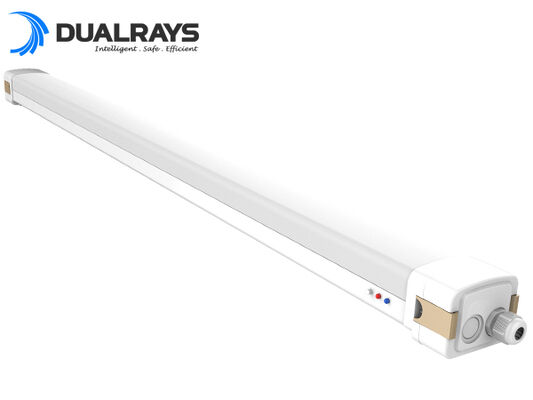

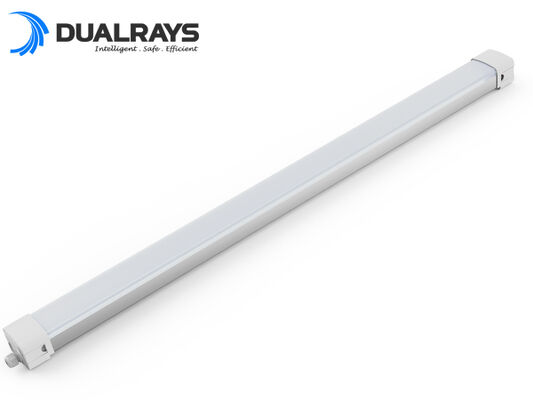

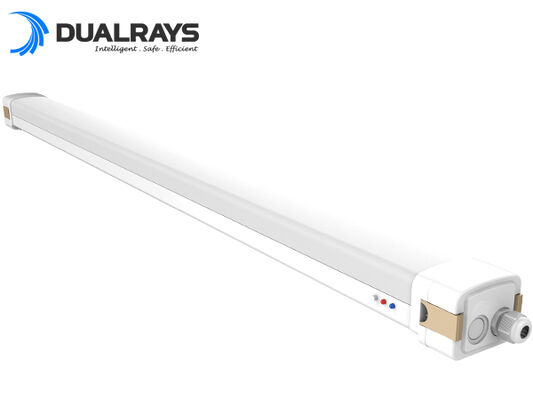

* Hoge helderheid SAN'AN SMD2835-LEDs, TRIDONIC/ non-SELV High PF Flicker-free Driver DIP Switch Power Adjustment Optioneel;

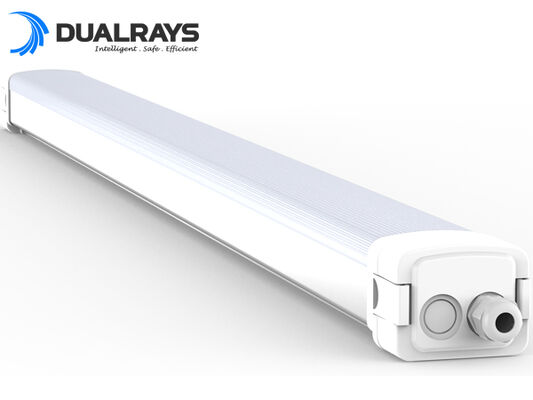

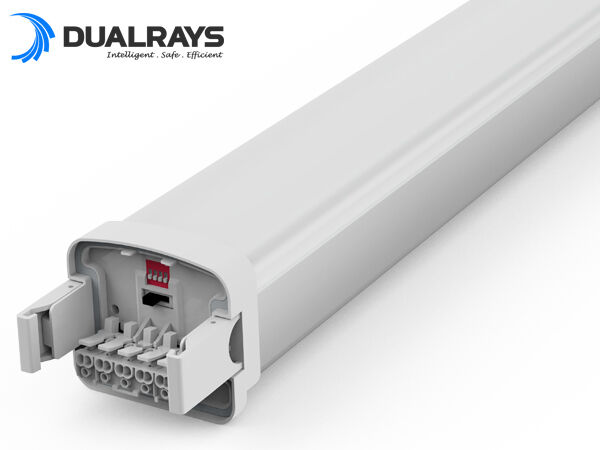

* Buckle Design Eindkap,snel en handig te openen en opnieuw te vergrendelen voor bedrading,verbetert de efficiëntie en bespaart arbeidskosten;
* IP65 / IK10 bescherming;
* 120° straalhoek;
*Eenvoudige of dubbele bedrading kan worden verbonden.

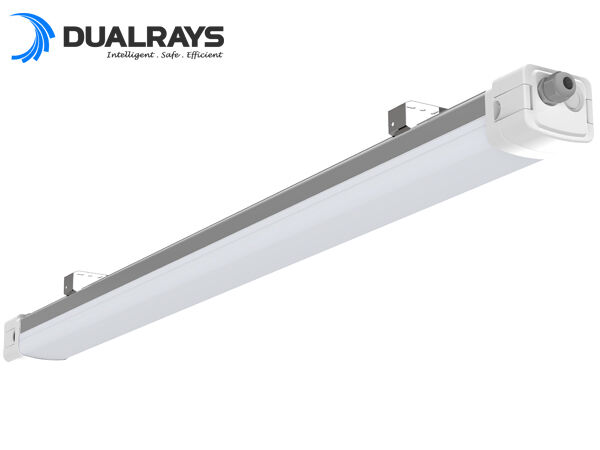

* Meerdere installaties: ophanging, wandmontage;
* Verscheidene intelligente besturing: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Nood;
* 3 CCT facultatief (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* Eenfasige (L/N/E) of driefasige (L1/L2/L3/N/FG) opties;
* geen UV- of IR-straling en volledig vrij van kwik;
* L80/B10 @ 62.000 uur;
* Op maat gemaakt voor speciale projecten;
Opties:
> Bestuurder: / TRIDONIC / BOKE Niet-SELV-bestuurder met optioneel DIP-technologie.
> 3 CCT facultatief (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
> DIP Schakelvermogen;
> Besturing en dimming: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Emergency;
> Installatie: plafond gemonteerd.

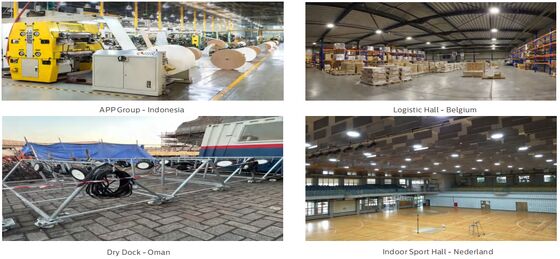

> Vervanging van fluorescerende NCF;
> Werkplaatsen en magazijnen;
> Garages en parkeergarages;
> Sportfaciliteit;
> Corridor/Galerie/Corridor;
> Plaatsen buiten en binnen;
| Lengte/mm Grootte A / mm Grootte B / mm Grootte C / mmGrootte D / mm |
| 600 2ft/605 |
| 1200 4ft/1205 1230 84 69 |
| 1500 5ft/1505 |
| Algemeen systeem |
| Materiaal van de behuizing: geextrudeerde PC volgens de norm UNE-EN ISO 21305-1:2020, UV-filter voorwaardelijk ((IK10) |
| Diffusermateriaal: Extrudeerd PC volgens de UNE-EN ISO 21305-1:2020-norm, onder UV-filter ((IK10) |
| Kleur van de behuizing: Wit (RAL9016), andere kleuren optioneel |
| Gaskets voor het afdichten: siliconenfoom |
LED's Thermische dissipatie: door middel van het lichaam van de 6063 AL-verlichting zonder vinnen, zonder geleidende vloeistoffen.
het thermisch contact met de LED-modules te waarborgen door middel van een loodvrije soldeerpasta met een hoge geleidbaarheid |
| Anticondensatie: drukbalansventiel om vochtvrijheid te waarborgen, condensatie te voorkomen en de IP-dichtheid van de armature te behouden |
| Afwerking: elektrostatisch gespoten en in de oven gesublimeerd. |
| Aanbevolen hoogte: 2 - 8 meter |

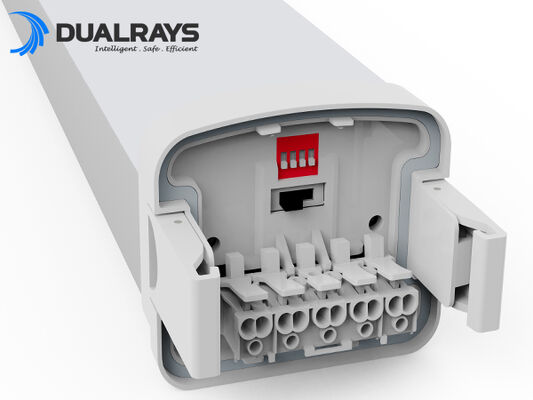

| Onderhoud: snelle sluiting van het eindkapje voor een gemakkelijke installatie |

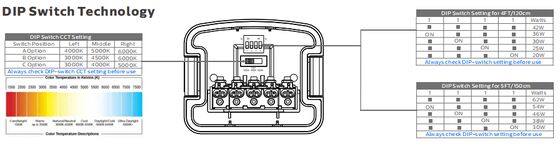

| Bestuurder: constante stroom met optionele vermogen, instelbaar via een DIP-schakelaar, ingebed in de armature, vooraf bedraad |
| Dimming Control: ON-OFF 1-10V dimming DALI-2 Mesh Zigbee Casambi |
| IP (inbraakbescherming): IP65 |
| IK (inslagweerstand): IK10 |
| Beschermingsklasse: klasse I |
| Glow Wire: 850°C (minder dan 30 graden) |
| Kabelklier: M20 kabelklier (Nylon) |
| Installatie: Plafond bevestigd. Suspensie. Draaibare muur bevestigd. |

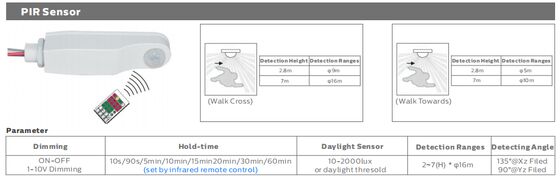

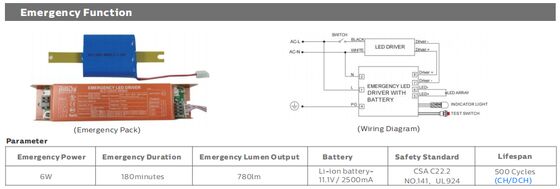

| Slimme functie: PIR sensor microwave sensor noodgeval |
| Elektrisch systeem |
| 3x1.5mm2 5x1.5mm2 3x2.5mm2 5x2.5mm2 bedrading via optie |
| Hoofdspanning: 220~240VAC/ 50/60Hz, 180-264VDC |
| Vermogensfactor (PF): ≥ 0.96 |
| Totale harmonische vervorming (THD): < 10% |
| Uitvoertype: niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: < 1% |
| Stroboscopisch zichtbaarheidsmeting (SVM): <0.4 |
| Perceptibiliteit van stroboscopische effecten (Pst): < 1 |
| Terminalverbinding: snel snap-eindkap voor gemakkelijke installatie, schuifversnellingsbak voor gemakkelijke vervanging en onderhoud optioneel |
| Verlichtingsapparatuur Vermogen B10A B16A C10A C16A |
| 20W 70 110 98 158 |
| 30W 46 74 66 104 |
| Module via LSS-circuitbreakers 40W 35 55 49 78 |
| 50W 28 44 39 62 |
| 60W 23 37 34 52 |
| Fotometrisch systeem |
| LED's: SMD2835 (1W) |
|
CCT (gecorreleerde kleurtemperatuur): Single CCT (3000K, 4000K, 5000K, 5700K, 6500K)
3 CCT optionele (3000-4000-5000K. 3000-4500-6000K. 4000-5000-6000K voor keuze)
|
| CRI (Color Rendering Index): > 80Ra voor standaard (> 90Ra voor een hoger CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrij van risico) |
| EEG (klasse energie-efficiëntie): A++ |
| SDCM (Standaarddeviatie van kleurmatching): < 5 (SDCM< 3 optioneel) |
|
UGR (4H, 8H): 24,9 (kruis)
23.4 (langslijn)
|
| Beamhoek: 120° |
| Gemiddelde levensduur van de armaturen: 62.000 uur (L80B10) |
| Lumenbehoud bij e.o.l. > 70% |
| Lichtefficiëntie: 130LPW (PROLine) |
| Lange 2FT/600mm 4FT/1200mm 5FT/1500mm |
| Nominaal vermogen: 20W 30W 30W 40W 42W DIP ((20~42W) 40W 60W 62W DIP ((30~62W) |
| (PRO) 2,600lm 3,900lm 3,900lm 5,200lm Max. 5,460lm 5,200lm 7,800lm Max. 8,060lm |
Leverde lumens
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm Max. 6.720lm 6.400lm 9.600lm Max. 9.920lm |
| Operatietoestand |
| Operatietemperatuur/vochtigheid: - 20~+60°C (-4°F~140°F) / 5~85% RH, niet gecondenseerd |
| Bergingstemperatuur / vochtigheid: -40~ +80°C (-40°F~ 176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde LED-gebruiksduur L90B10: ≥0.96 |
| Nominale levensduur (Tp < 70°C): tot 100.000 uur |
| Vervoerder MTBF: 500.000H,MIL-HDBK-217F ((25°C) |
| Trillingsbestand: 10~500Hz,5G 12min / 1cyclus,periode 72min. Elk langs de X,Y,Z-assen |
| Geluid: < 25 dB (30 cm afstand, normale werking) |
| Garantie: 5 jaar (verlengbaar tot 7 jaar) |
| Certificeringen |
| Global Certificate: ENEC. CE. RoHS. D-mark. KEMA-KEUR. SAA. C-Tick. |
| Veiligheidsrichtlijnen: EN 60598-1. |
| EMC richtlijnen: EN 55015 EN 61547 EN 61000-3-2 EN 61000-3-3 EN 61347-2-13 EN 61347-1 EN 62384 |
| Andere richtlijnen: IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* Lichtstroomvertrouwen, vermogenstolerantie en kleurtemperatuurvertrouwen ±5%, 5000K en CRl> 80.
* De lichtstraling, de lichtintensiteitsverdeling en de lichtdoeltreffendheid zijn onderzocht overeenkomstig de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over de lichtstromen en de vermogens voor de afzonderlijke index is vermeld op het productgegevensblad.
* De waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, op basis van 4000K/80Ra, 10% hoger rendement bij 70Ra
Verbindbaar:

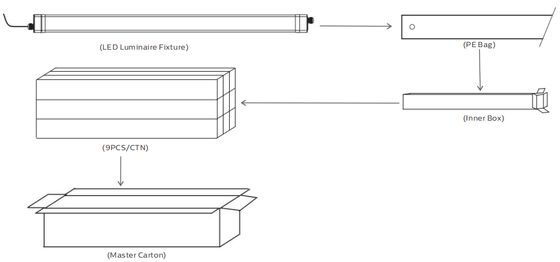

| Lengte/mmInnerlijke doos Buitenste doos QTY ◄/CTN-eenheid N.W. G.W./Doos |
| 2ft/600 670x90x80mm 685x285x265mm 9PCS 1.6Kg 16.9Kg |
| 4ft/1200 1270x90x80mm 1285x285x265mm 9PCS 2.4Kg 23.9Kg |
| 5ft/1500 1570x90x80mm 1585x285x265mm 9PCS 3.4Kg 33.6Kg |
Lees alle onderstaande instructies voor de installatie:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomvoorziening is uitgeschakeld voor de installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de nationale elektrische code en de overeenkomstige lokale codes.
* Verpakkingen uitpakken en de lamp zorgvuldig onderzoeken, eventuele beschadigingen melden en alle verpakkingsmaterialen opslaan indien een deel van het product tijdens het vervoer is beschadigd.
* Gebruik de lamp niet als deze beschadigd is!
Verklaring:
Volgens de internationale standaard van LED-verlichting,hier DUALRAYS officieel beweert dat DUALRAYS LED Highbay Light (UFO Highbay) serie producten mag alleen worden toegepast op binnenshuis of semi-buiten neutrale omgevingOndertussen belooft DUALRAYS volledige garantie voor de producten.
Een toepassing in een zware omgeving, met inbegrip van hoge/lage temperatuur, hoge luchtvochtigheid, hoge zoutgehalte, hoge ammoniakgehalte, enz., is niet toegestaan zonder officiële bevestiging van de fabrikant.Als er misbruik plaatsvindt, is de garantie niet langer gegarandeerd.
