* Hoge helderheid SAN'AN SMD2835 LED's, High PF Flicker-free Driver DIP Switch Vermogensaanpassing Optioneel;

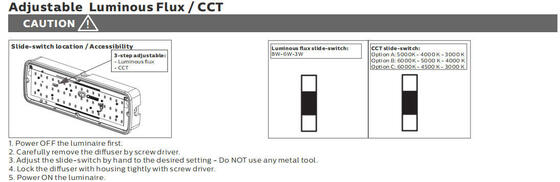

* Vermogen en 3 CCT schakelbaar;
* Beschermingsniveau: IP65 / IK10;

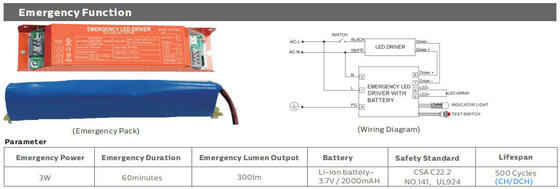

* Nood met
3W@1 ;
* Meerdere installaties: plafondmontage, wandmontage optioneel;

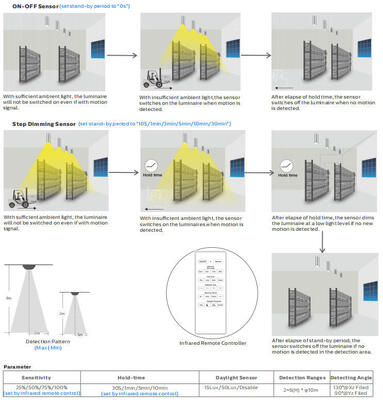

* Diverse intelligente besturing: 1-10V, bewegingssensor, daglichtsensor en nood;
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 52.000u;
* Aangepast ondersteund voor speciale projecten;
Opties:
> Driver: Driver met vermogen en 3CCT schakelbaar.
> Bediening en dimmen: 1-10V, bewegingssensor, daglichtsensor en nood;
> Installatie: plafondmontage, wandmontage;

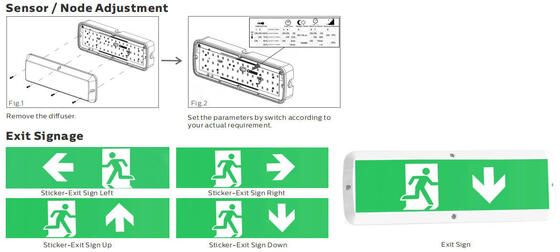

> Nooduitgangsbord met 4 richtingen sticker;
> Directe vervanging voor armaturen met fluorescentielampen;
> Gangen, trappenhuizen, entreegebieden, lifthallen, galerijen;
> Passages, onderdoorgangen;
> Portalen, veranda's, balkons, gevels, opslagruimtes;
> Toiletten en badkamers;
> Openbare ruimtes;
| Algemeen systeem |
| Behuizingsmateriaal: geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020-norm, UV-filter voorwaardelijk (IK10) |
| Diffusormateriaal: geëxtrudeerd PC volgens de UNE-EN ISO 21305-1:2020-norm, UV-filter voorwaardelijk (IK10) |
| Behuizingskleur: Wit (RAL9016), andere kleuren optioneel |
| Afdichtingspakkingen: siliconenschuim |
LED's Warmteafvoer: Door vinloze 6063 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectieafvoer
zorgt voor thermisch contact met de LED-modules door middel van een hooggeleidende loodvrije soldeerpasta |
|
Lamptype: LED verwisselbaar
|
| Lichtuitlaat: Direct |
| Aanbevolen montagehoogte: 2 - 4 meter |
| Onderhoud: Diffusor openen / sluiten met schroef |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebouwd in armatuur, voorgebedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen |
| IP (Ingress Protection Rating): IP65 |
| IK (Impact Resistance): IK10 |
| Beschermingsklasse: Klasse ⅠⅠ / Klasse ⅠⅠⅠ Optioneel |
| Gloeidraad: 850°C (minder dan 30s) |
| Kabelwartel: PG11 / M16 Max kabelwartel (Nylon of SS304/316 kabelwartel optioneel) |
| Installatie: Plafondmontage | Wandmontage optioneel |

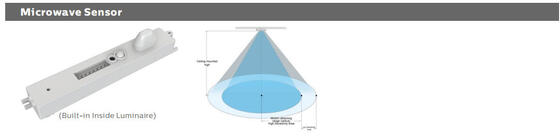

| Slimme functie: Microgolfsensor | Nood | Microgolfsensor + Nood |
| Elektrisch systeem |
| Doorvoerbedrading: 3*0,75mm2 | 3*1,0mm2 | 3*1,5mm2 draden voor optie |
| Netspanning: 220~240VAC/ 50/60Hz, 180-264VDC AC/DC24~42V Optioneel |
| Power Factor (PF): ≥0,92 |
| Totale harmonische vervorming (THD): ＜10% |
| Uitvoertype: Niet-SELV (niet-geïsoleerd) |
| Flicker Factor: ＜1% |
| Stroboscopische zichtbaarheidsmeting (SVM): ＜0,4 |
| Perceptie van stroboscopische effecten (Pst): ＜1 |
| Aansluiting: Push-in klem |
| Module via LSS-stroomonderbrekers Armaturenvermogen B10A B16A C10A C16A |
| 8W 175 275 245 395 |

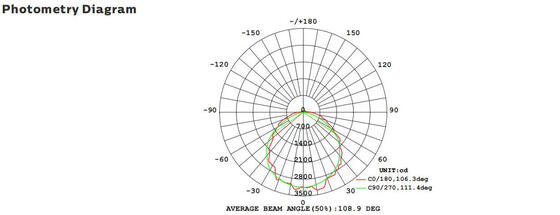

| Fotometriesysteem |

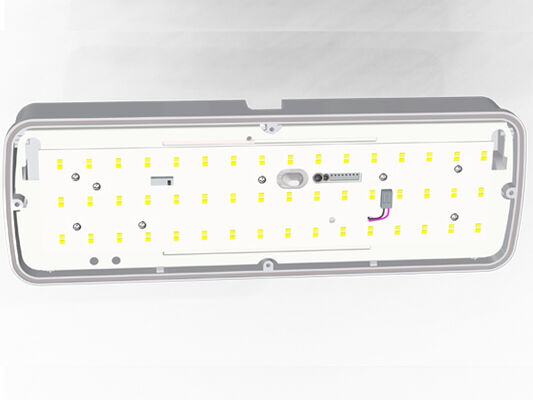

| LED's: SMD2835 (1W) |
| CCT (Correlated Color Temperature): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K) |
| 3CCT optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze) |
| CRI (Color Rendering Index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische veiligheid: RG0 (vrijgesteld van risico) |
| EEC (Energy Effciency Class): A++ |
| SDCM (Standard Deviation of Color Matching): ＜5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 24,9 (Kruis)
23,4 (Longitudinaal)
|
| Stralingshoek: 120° |
| Gemiddelde nuttige levensduur van de armatuur: 52.000 uur (L80B10) |
| Lumenbehoud bij e.o.l. >70% |
| Lichtopbrengst: 100LPW (BASELine) |
| Nominaal vermogen: 8W 8W DIP(3W~8W) |
| Lumens geleverd@ 5000K, CRl>80 (BASE) 800lm Max.800lm |
| Bedrijfsvoorwaarde |
| Bedrijfstemperatuur / Vochtigheid: -20~ +50℃ (-4°F ~ 122°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -40~ +80℃ (-40°F ~ 176°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde nuttige tijd LED L90B10: ≥0,96 |
| Nominale levensduur (Tp <70℃): Tot 100.000H |
| Driver MTBF: 500.000H,MIL-HDBK-217F(25℃) |
| Trillingsbestendig: 10~500Hz,5G 12min / 1cyclus, periode gedurende 72min. Elk langs X,Y,Z-assen |
| Akoestisch geluid: ＜25dB (30cm afstand, normale werking) |
| Garantie: 5 jaar |
| Certificeringen |
| Wereldwijd certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere richtlijnen: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRl>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtefficiëntie werden onderzocht in overeenstemming met de EN ISO 17025:2005-norm voor de EN13032-normreeks en de LM-79-norm.
* Up-to-date productinfo en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen worden aangegeven op het productgegevensblad.
* Waarden kunnen onderhevig zijn aan wijzigingen als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% efficiëntie hoger met 70Ra

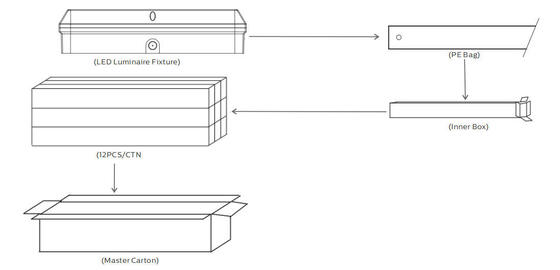

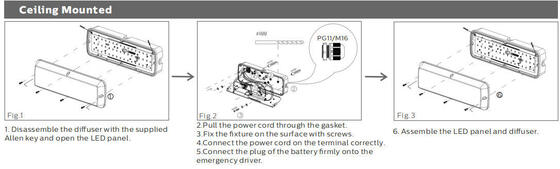

Plafondmontage:
| Lengte/mm Binnenverpakking Buitenverpakking AANTAL”/CTN Eenheid N.W G.W/Karton |
| 600 733x93x93mm 748x294x304mm 9 STUKS 1,4 kg 13,2 kg |
| 1200 1333x93x93mm 1348x294x304mm 9 STUKS 2,1 kg 19,8 kg |
| 1500 1633x93x93mm 1648x294x304mm 9 STUKS 2,8 kg 26,4 kg |
Lees alle onderstaande instructies voordat u gaat installeren:
* Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld voordat u gaat installeren.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de bijbehorende lokale codes.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar alle verpakkingsmaterialen als een deel van het product tijdens het transport beschadigd is.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de internationale standaard van LED-armaturen, beweert DUALRAYS hier formeel dat DUALRAYS Bulk Head LED Porch Light-serieproducten alleen mogen worden toegepast in een neutrale omgeving binnen of semi-buiten. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke zware omgevingsapplicatie, inclusief hoge/lage temperatuur, hoge luchtvochtigheid, hoge zoutgehalte, hoge ammoniak, enz. is niet toegestaan zonder de officiële bevestiging van de fabrikant. Als er een verkeerde toepassing plaatsvindt, wordt het garantiebeleid niet langer gegarandeerd.
* Professioneel team: >15 jaar ervaring, eigen fabriek, >10 engineers team, krachtige productiecapaciteit en QC-managementsysteem, bieden zowel een product van goede kwaliteit als service;
* Betrouwbaar merk: Bouwde een stabiele en langdurige samenwerking op met Europese klanten, kreeg veel lof en vertrouwen en heeft een magazijn in Nederland voor een betere service;
* Bied DIALux-simulatie: Stuur ons uw parameters van de toepassingen, zoals afstand, hoogte, breedte, enz., ons engineeringteam zal een simulatie uitvoeren op basis van uw vraag en u het beste product aanbevelen;
* Al onze LED-armaturen voldoen aan de CE-, RoHS-norm. TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 vermeld voor de toonaangevende producten.
