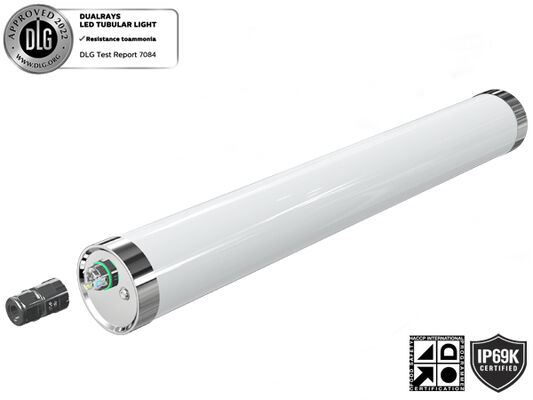

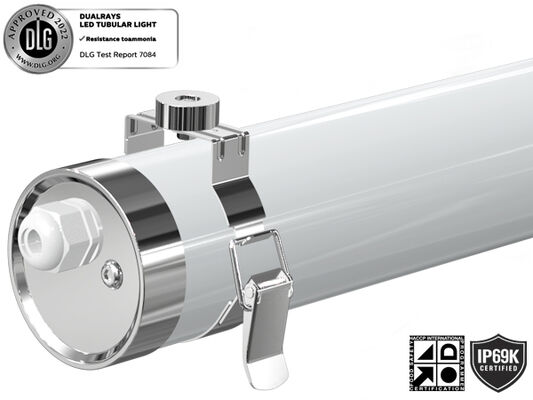

DUALRAYS LIGHTING MTB6 LED Marine buislamp IP66 IP69K IK10 Bescherming gemaakt van hoogwaardige niet-corrosieve materialen - PMMA, polycarbonaat en 304/316 roestvrij staal
De MTB6 LED Marine Tubular Light is gemaakt van hoogwaardige niet-corrosieve materialen - PMMA, polycarbonaat en 304/316 roestvrij staal en voldoet daarmee aan de IP66-, IP69K- en IK10-bescherming
vereisten.
De lamp is waterdicht en ontworpen voor gebruik in ruimtes die zijn blootgesteld aan vocht dankzij de zeer veerkrachtige constructie, bestand tegen corrosie en waterstralen.

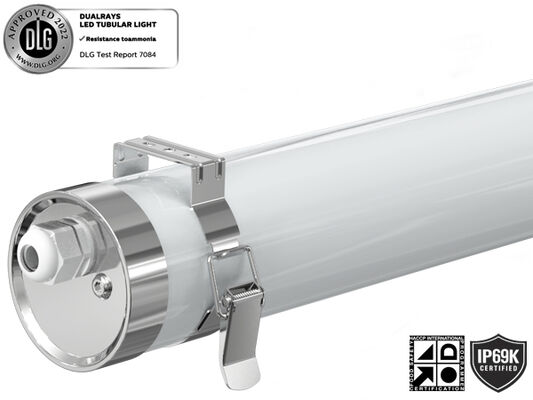

Met een kabelinvoer aan één uiteinde, wordt deze bevestigd met twee veerklemmen die gemakkelijk op de twee uiteinden van de buis kunnen worden geklikt.
De lamp kan in elke positie aan metalen wanden of plafonds worden bevestigd met schroeven of met magnetische houders, die elk maximaal 5 kg trekkracht kunnen dragen.

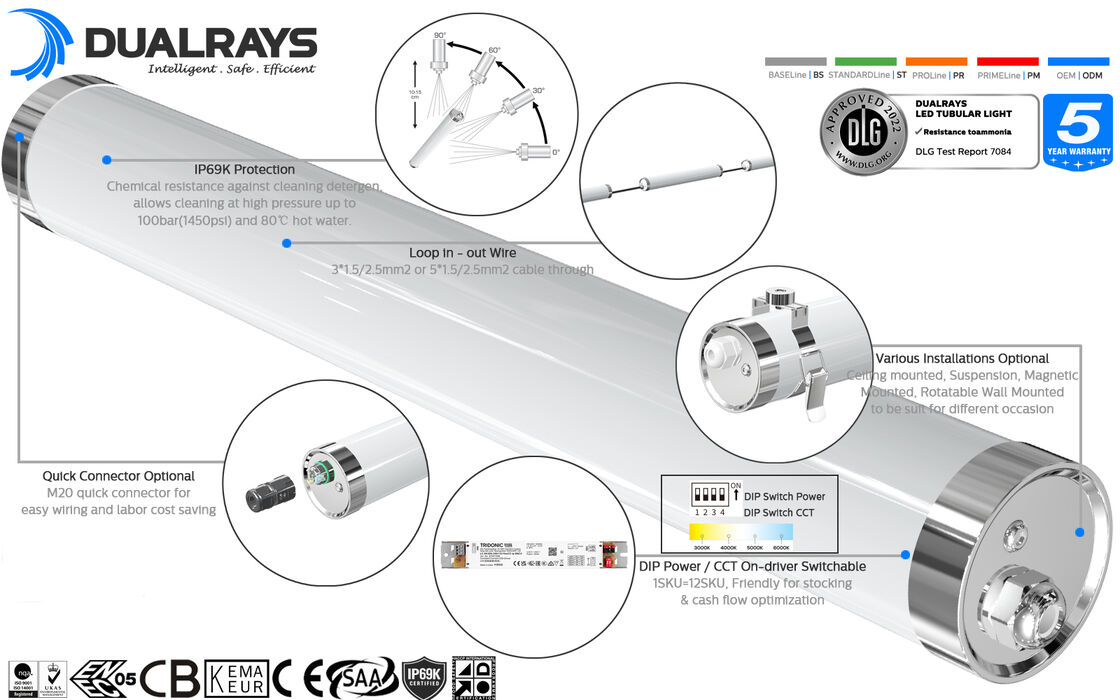

Belangrijkste kenmerken en specificaties
- Hoge helderheid SAN'AN SMD2835 LED's met LIFUD/BOKE/AGT Hoge PF flikkervrije driver
- DIP-schakelaar vermogensaanpassing Optioneel
- Bestand tegen een waterdruk van 100 bar (1450 psi) en temperaturen tot 80 °C
- IP69K PMMA IK06 Anti-ammoniak/UV en PC IK10 Anti-UV-bescherming
- Meerdere stralingshoeken: 120°/200°/280°/360° optioneel
- Enkele of dubbele bedrading koppelbaar Optioneel
- Veelzijdige installatie: ophanging, wandmontage, magnetische houder
- Intelligente besturingsmogelijkheden: 1-10V, DALI, Bewegingssensor, Daglichtsensor, Zigbee en Emergency
- Geen UV- of IR-emissies, volledig kwikvrij
- L80/B10 @ 61.000 uur levensduur
- Maatwerk mogelijk voor speciale projecten
Beschikbare opties
- Bestuurder: TRIDONIC / BOKE Niet-SELV-stuurprogramma
- Bediening en dimmen: 1-10V, DALI, bewegingssensor, daglichtsensor, Zigbee en noodgeval
- Stralingshoeken: 120°/200°/280°/360° optioneel
- Installatie: ophanging, wandmontage, magnetische houder
- Materiaal: PC/PMMA optioneel

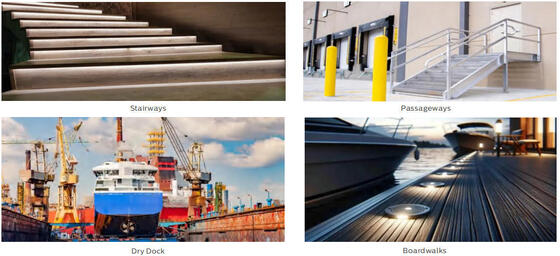

Aanbevolen toepassingen
- Dokken;
- Gangen;
- Trappen;
- Overige vochtige werkruimtes;
- Buiten- en binnenlocaties;
Technische specificaties
Algemeen systeem
| Behuizingsmateriaal |
Geëxtrudeerd PC/PMMA volgens UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Materiaal diffuser |
Geëxtrudeerd PC/PMMA volgens UNE-EN ISO 21305-1:2020 standaard, UV-filter voorwaardelijk (IK10) |
| Kleur behuizing |
Wit (RAL9016), Andere kleuren optioneel |
| Afdichtende pakkingen |
Siliconen schuim |
| LED's Thermische dissipatie |
Door finless 6063 AL armatuurlichaam, zonder geleidende vloeistoffen. Passieve convectiedissipatie zorgt voor thermisch contact met LED-modules door middel van hooggeleidende loodvrije soldeerpasta |
| Anti-condensatie |
Drukbalancerende klep om de afvoer van vocht te garanderen, condensatie te voorkomen en de IP-dichtheid te behouden |
| Finish |
Elektrostatisch gespoten en gesublimeerd in de oven. Bestand tegen corrosie |
| Aanbevolen gemonteerde hoogte |
2 - 8 meter |
| Onderhoud |
Eindkap met schroef voor installatie |
| Bestuurder |
Constante stroom, ingebed in armatuur, voorbedraad |
| Dimcontrole |
AAN-UIT | 1-10V dimmen | DALI-2 | Mesh | Zigbee | Casambi |
| IP-classificatie |
IP67 / IP69K |
| IK-beoordeling |
IK10 |
| Beschermende klasse |
Klasse I |
| Gloeidraad |
850°C (onder de 30s) |
| Kabelwartel |
M20 kabelwartel (Nylon of SS304/316 kabelwartel optioneel) |
| Installatie |
Plafondmontage | Opschorting | Magnetisch gemonteerd | Draaibare wandmontage |
| Slimme functie |
PIR-sensor | Magnetronsensor | Noodgeval |
Elektrisch systeem
| Doorvoerbedrading |
3*1,5 mm² | 5*1,5 mm² | 3*2,5 mm² | 5*2,5 mm² draden door voor optie |
| Hoofdspanning |
220~240VAC/50/60Hz, 180-264VDC |
| Vermogensfactor (PF) |
≥0,96 |
| Totale harmonische vervorming (THD) |
<10% |
| Uitvoertype |
Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor |
<1% |
| Stroboscopische zichtbaarheidsmeting (SVM) |
<0,4 |
| Waarneembaarheid van stroboscopische effecten (Pst) |
<1 |
| Terminalverbinding |
Snelle eindkap met schroefdop voor eenvoudige bedrading |
| Armaturen Vermogen |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
Fotometrie systeem
| LED's |
SMD2835 (1W) |
| CCT (gecorreleerde kleurtemperatuur) |
Enkele CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (kleurweergave-index) |
>80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische veiligheid |
RG0 (vrijgesteld van risico) |
| EEC (Energie-efficiëntieklasse) |
EEN++ |
| SDCM (standaardafwijking van kleurafstemming) |
<5 (SDCM<3 optioneel) |
| UGR (4 uur, 8 uur) |
24,9 (kruis) 23,4 (longitudinaal) |
| Stralingshoek |
120° | 280° | 360° Optioneel |
| Gemiddelde nuttige levensduur van armatuur |
61.000 uur (L80B10) |
| Lumenonderhoud bij eol |
>70% |
| Lichtgevende werkzaamheid |
130LPW (PROLijn) | 160LPW (PRIMELine) Optioneel |

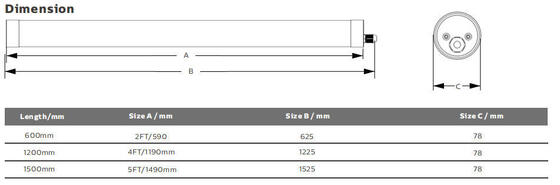

| Lengte |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| Nominaal vermogen |
20W |
30W |
30W |
| Lumen geleverd @ 5000K, CRI>80 (PRO) |
2.600 lm |
3.900 lm |
3.900 lm |
| Lumen geleverd bij 5000K, CRI>80 (PRIME) |
3.200 lm |
4.800 lm |
4.800 lm |
Bedrijfsomstandigheden
| Bedrijfstemperatuur / vochtigheid |
-20~ +60℃ (-4°F ~ 140°F) / 5~85% RH, niet gecondenseerd |
| Opslagtemperatuur/vochtigheid |
-40~ +80℃ (-40°F ~ 176°F) / 5~85% RH, niet gecondenseerd |
| Gemiddelde nuttige LED-tijd L90B10 |
≥0,96 |
| Nominale nominale levensduur (Tp <70℃) |
Tot 100.000 uur |
| Bestuurder MTBF |
500.000H, MIL-HDBK-217F (25℃) |
| Trillingsbestendig |
10~500Hz, 5G 12min / 1cyclus, periode van 72min. Elk langs de X-, Y- en Z-assen |
| Akoestisch geluid |
<25 dB (30 cm afstand, normale werking) |
| Garantie |
5 jaar |
Certificeringen
| Globaal certificaat |
ENEC | CE | RoHS | D-markering | KEMA-KEUR genoteerd, SAA | C-vinkje | RCM | CB | ETL/CETL | DLC-premium |
| Beveiligingsrichtlijnen |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere richtlijnen |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Lichtstroomtolerantie, vermogenstolerantie en kleurtemperatuurtolerantie ±5%, 5000K en CRI>80.
* Verlichtingsbundel, lichtintensiteitsverdeling en lichtefficiëntie onderzocht in overeenstemming met de norm EN ISO 17025:2005 voor de normreeks EN13032 en de norm LM-79.
* Actuele productinformatie en algemene garantievoorwaarden zijn beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen aangegeven op het productgegevensblad.
*Waarden kunnen onderhevig zijn aan verandering als gevolg van LED-binning.
* Parameters in het gegevensblad gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% rendement hoger met 70Ra
Installatiemethoden
Plafond gemonteerd
Boor een schroefgat in het plafond. Bevestig de clip met een schroef aan het plafond. Klik met de hand stevig in de armatuur.
Oponthoud
Boor een schroefgat in het plafond. Klik met de hand stevig in de armatuur. Installeer en bevestig de montagehaak in het plafond en de clip, en pas vervolgens de lengte van de ophangsets aan.

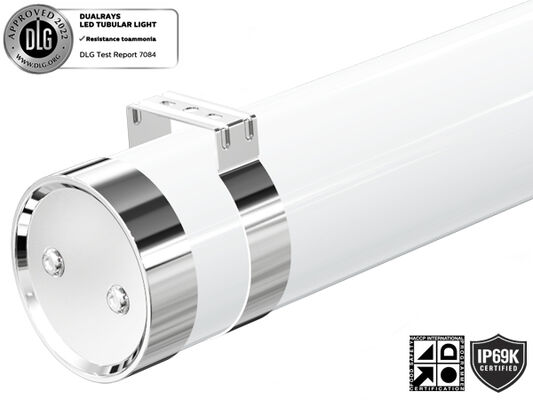

Draaibare plafondmontage
Boor een schroefgat in het plafond. Klik met clips in het armatuur. Roteer de hoek op aanvraag.
Magnetische montage
Haal de 2PCS-clips met magnetische ringen uit het componentenpakket. Klik met de hand stevig in het armatuur met magnetische clips. Bevestig de armatuur indien nodig op metalen (Fe, Ni, Co) of legeringsobjecten.

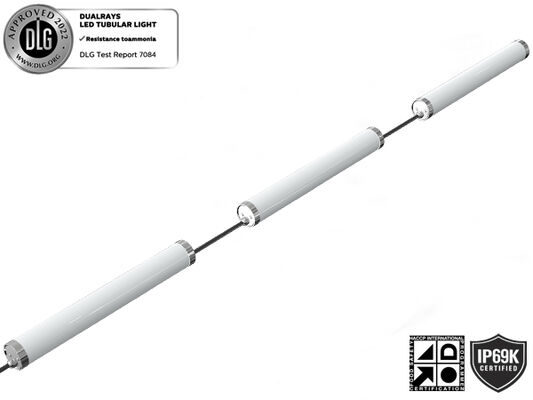

Koppelbare verbinding

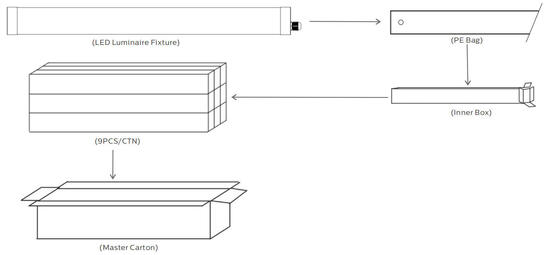

Verpakkingsspecificaties
| Lengte/mm |
Binnendoos |
Buitenverpakking |
AANTAL/CTN |
Eenheid NW |
GW/Karton |
| 600 |
733x93x93mm |
748x294x304mm |
9 STUKS |
1,4 kg |
13,2 kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9 STUKS |
2,1 kg |
19,8 kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9 STUKS |
2,8 kg |
26,4 kg |
Installatie- en veiligheidsinstructies
- Om elektrische schokken te voorkomen, moet u ervoor zorgen dat de stroomtoevoer is uitgeschakeld vóór installatie
- De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de National Electrical Code en de overeenkomstige lokale codes
- Pak de lamp zorgvuldig uit en inspecteer deze, rapporteer eventuele schade en bewaar al het verpakkingsmateriaal als een onderdeel tijdens het transport is beschadigd
- Als de lamp beschadigd is, gebruik hem dan niet!
Verklaring van de fabrikant
Volgens de International Standard of LED-armatuur beweert DUALRAYS formeel dat producten uit de DUALRAYS LED Highbay Light (UFO Highbay)-serie alleen mogen worden toegepast in een neutrale omgeving binnen of semi-buiten. DUALRAYS belooft volledige garantie op de producten. Toepassing in zware omstandigheden, waaronder hoge/lage temperaturen, hoge luchtvochtigheid, hoog zoutgehalte, veel ammoniak etc., is niet toegestaan zonder officiële bevestiging van de fabrikant. Als er sprake is van een verkeerde toepassing, is het garantiebeleid niet langer gegarandeerd.
Bedrijfsmogelijkheden
- Professioneel team:>15 jaar ervaring, eigen fabriek, >10 ingenieursteam, krachtige productiecapaciteit en QC-managementsysteem
- Betrouwbaar merk:Stabiele langdurige samenwerking opgezet met Europese klanten, magazijn in Nederland voor betere service
- DIALux-simulatie:Ons engineeringteam biedt simulatiediensten op basis van uw toepassingsparameters
- Kwaliteitsnormen:Alle LED-armaturen voldoen aan de CE- en RoHS-normen met TUV-, ENEC-, VDE-, SAA-, C-Tick-, LM79-, LM80-certificeringen
Verzendinformatie
Voor kleine bestellingen wordt expresverzending aanbevolen. Voor bulkbestellingen is verzending over zee of per trein (bestemming Europa) het meest kosteneffectief, maar duurt het langer. Voor dringende bestellingen raden we luchtvracht naar de luchthaven aan, plus bezorging door onze verzendpartner tot aan uw deur.
