* ADC12 Spuitgietaluminium, Geïntegreerd Gesmeed, Uitstekende Thermische Geleiding;
* SAN'AN / LUMILEDS Hoge Helderheid SMD2835 LED's, DUALRAYS Eigen Ontwikkelde Driver of SOSEN / Driver Optioneel;
* IP65 / IK08 Bescherming;
* 60°/90°/120° stralingshoek optioneel;
* Corrosiebestendige Poedercoating;

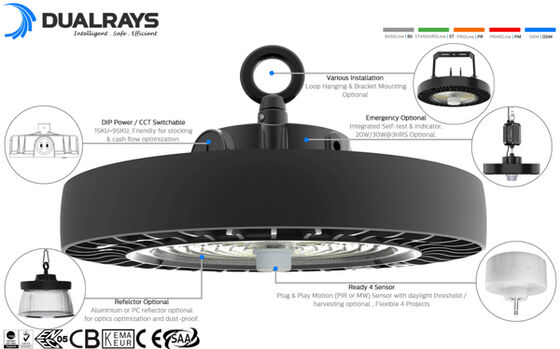

* Meerdere Installaties: Lusophanging, Plafondmontage, Wandmontage;
* Diverse intelligente besturing: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Noodstroom;
* 3 CCT optioneel (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* DIP Schakelbare Vermogen als Standaard (100%-80%-60%);
* Geen UV of IR en volledig kwikvrij;
* L80/B10 @ 61.000 uur;
* Maatwerk ondersteund voor speciale projecten;
Opties:
> Driver: DUALRAYS Eigen ontwikkelde ingebouwde driver, slank ontwerp, duurzaam en compact.
> 3 CCT optioneel;
> DIP Schakelbaar Vermogen (100%-80%-60%);

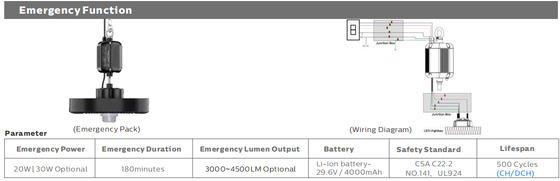

> Besturingen en Dimmen: 1-10V, Bewegingssensor, Daglichtsensor, Zigbee en Noodstroom;
> Reflector: PC reflector met / zonder afdekking. pijp montage.
> Installatie: Lusophanging, Plafondmontage, Wandmontage;
> Vervanging voor traditionele HID of MH lichtbron;
> Fabriekshallen en productieruimtes;
> Magazijnen en logistieke hallen;
> Bouwmarkten en megastores;
> Stadions en andere sportfaciliteiten;
> Traditionele lampvervanging;

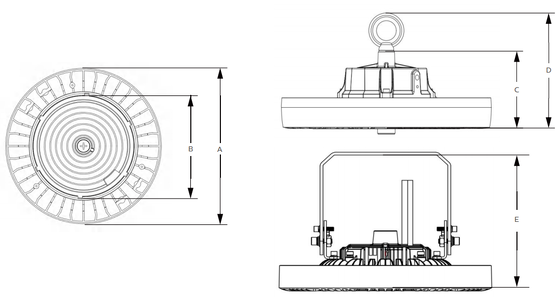

| Vermogen/W Afmeting A / mm Afmeting B / mm Afmeting C / mm Afmeting D / mm Afmeting E / mm |
| 100 Ø280 Ø178 88 139 203 |
| 150 Ø280 Ø178 88 139 203 |
| 200 Ø280 Ø178 88 139 203 |
| Algemeen Systeem |
Behuizingsmateriaal: Hoogdrukspuitgietaluminium ADC12 EN AC-43000, EN AC-43100, EN AC-43400, EN
AC-44100, EN AC-47100 volgens de UNE EN 1706 standaard poedercoating |
| Diffusormateriaal: Geïnjecteerd PC volgens de UNE-EN ISO 294-2:2019 standaard, UV-filter voorwaardelijk (IK08) |
| Behuizingskleur: Metaal Zwart (RAL9017), Andere kleuren optioneel |
| Afdichtingspakkingen: Siliconenschuim |
LED Thermische Dissipatie: Via vinnenloos ADC12 AL armatuurbehuizing, zonder geleidende vloeistoffen. Passieve convectie dissipatie
zorgt voor thermisch contact met de LED-modules via een hooggeleidende Loodvrije soldeerpasta |
| Optisch systeem: Lens optiek, PC/alu-reflector optioneel |
Afwerking: Polyester poederverf coating, elektrostatisch gespoten en gesublimeerd in de oven, Bestand tegen
corrosie |
| Aanbevolen Montagehoogte: 5 - 15 meter |
| Onderhoud: LED niet uitwisselbaar, driver uitwisselbaar |
| Driver: Constante stroom met optioneel vermogen instelbaar via DIP-schakelaar, ingebouwd in armatuur, voorbedraad |
| Dimregeling: AAN-UIT | 1-10V dimmen | DALI-2 | Zigbee |
| IP (Ingress Protection Rating): IP65 |
| IK (Impact Resistance): IK08 |
| Beschermingsklasse: Klasse I |
| Gloeidraad: 750°C (Onder 30s) |
| Kabelwartel: Kunststof M20x1.5 – IP68 | Kunststof M25x1.5 – IP68 (optioneel) |

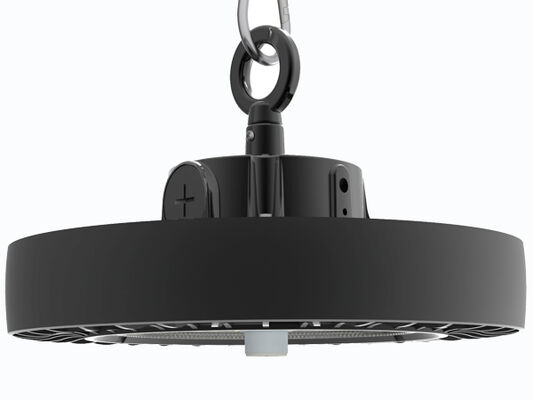

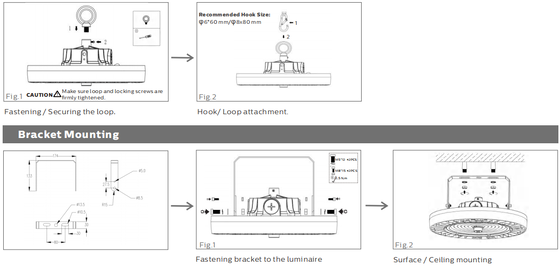

| Installatie: Lusophanging | Beugelmontage |

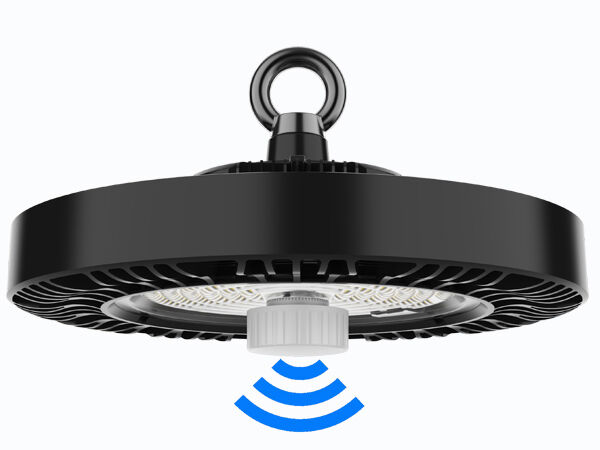

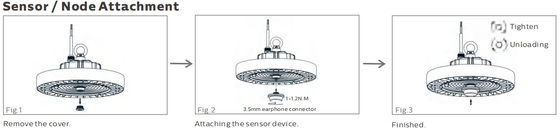

Slimme Functie: PIR Sensor met daglichtdrempel| Magnetron Sensor met daglichtdrempel of daglicht
oogsten| Noodstroom |
| Opwaartse lichtstroomverhouding: ULOR 0 |
| Neerwaartse lichtstroomverhouding: DLOR 100% |
| Elektrisch Systeem |
| Elektrische aansluiting: 0.3m 3*1.0mm2 als standaard, max 3x2.5mm2 + 2x1.5 mm2 dimdraad, vrije draadeinden, op maat gemaakte draadlengte met EU/AU/US stekker als optie |
| Netspanning: 100~277VAC/ 50/60Hz, 140-280VDC |
| Vermogensfactor (PF): ≥0.97 |
| Totale Harmonische Vervorming (THD): <20% |
| Overspanningsbeveiliging: DM: 6kV,CM: 6kV,Criterium B |
SPD (Optioneel): Type 2, 10kV en 20kA transiënte overspanningsbeveiliger. Serieverbinding met thermische zekering
scheider voor effectievere bescherming aan het einde van de levensduur |
| Uitgangstype: Niet-SELV (niet-geïsoleerd) |
| Flikkerfactor: <1% Waarneembaarheid van Stroboscopische Effecten (Pst) <1 |
| Stroboscopische Zichtbaarheidsmaat (SVM): <0.4 |
| Waarneming van Stroboscopische Effecten (Pst): <1 |
| Armaturen Vermogen B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| Module via LSS Stroomonderbrekers 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| Fotometrie Systeem |
| LED's: SMD2835 (1W) |
|
CCT (Gekorreleerde Kleurtemperatuur): Enkele CCT (3000K | 4000K | 5000K | 5700K |6500K)
Driekleurig optioneel (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K naar keuze)
|
| CRI (Kleurweergave-index): >80Ra voor standaard (>90Ra voor hogere CRI beschikbaar) |
| Fotobiologische Veiligheid: RG0 (vrij van risico) |
| EEC (Energie-efficiëntieklasse): A++ |
| SDCM (Standaarddeviatie Kleurafstemming): <5 (SDCM<3 Optioneel) |
|
UGR (4H, 8H) : 33.9 (Dwars)
33.9 (Lang)
|

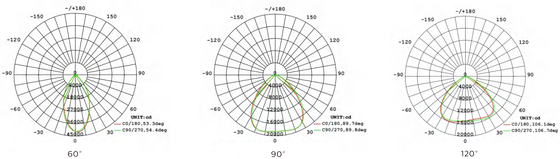

| Stralingshoek: 60° | 90° | 120° Optioneel |
| Gemiddelde Nuttige Levensduur Armatuur: 61.000 uur (L80B10) |
| Lumenonderhoud aan einde levensduur >70% |
| Lichtrendement: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) Optioneel |
| Nominaal Vermogen: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) Max. 15.000lm Max. 22.500lm Max. 30.000lm |
|
Geleverde Lumens
@ 5000K, CRI>80 (PRIME) Max. 17.000lm Max. 25.500lm Max. 34.000lm
|
| (ULTRA) Max. 19.000lm Max. 28.500lm Max. 38.000lm |
| Bedrijfsomstandigheden |
| Bedrijfstemperatuur / Vochtigheid: -30~ +60°C (-22°F ~ 140°F) / 5~85% RV, niet gecondenseerd |
| Opslagtemperatuur / Vochtigheid: -30~ +80°C (-22°F ~ 176°F) / 5~85% RV, niet gecondenseerd |
| Gemiddelde Nuttige LED-tijd L80B10: ≥100.000H |
| Nominale Levensduur (Tp <70°C): Tot 100.000H |
| Driver MTBF: 198.000H, MIL-HDBK-217F(25°C) |
| Trillingsbestendig: 10~500Hz, 5G 12min / 1cyclus, periode voor 72min. Elk langs X, Y, Z assen |
| Geluidsniveau: <25dB (30cm afstand, Normale werking) |
| Garantie: 5 Jaar (Uitbreidbaar tot 7 jaar) |
| Certificeringen |
| Globaal Certificaat: ENEC | CE | RoHS | D-mark | KEMA-KEUR Gecertificeerd, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| Veiligheidsrichtlijnen: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| EMC-richtlijnen: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| Andere Richtlijnen: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* Tolerantie lichtstroom, vermogenstolerantie en kleurentolerantie ±5%, 5000K en CRI>80.
* Lichtbundel, lichtintensiteitsverdeling en lichtrendement zijn onderzocht in overeenstemming met de EN ISO 17025:2005 norm voor de EN13032 normreeks en de LM-79 norm.
* Up-to-date productinformatie en algemene garantievoorwaarden beschikbaar op onze website www.DUALRAYS.com
* Gedetailleerde informatie over lichtstromen en vermogens voor individuele indexen staat vermeld op het productgegevensblad.
* Waarden kunnen worden gewijzigd als gevolg van LED-binning.
* De parameters in het gegevensblad zijn gegeven voor Ta=25°C, gebaseerd op 4000K/80Ra, 10% hogere efficiëntie met 70Ra

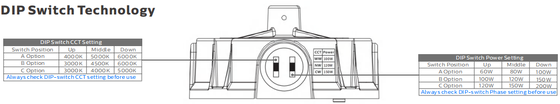

1. Schakel eerst de stroom van de armatuur uit.
2. Verwijder voorzichtig de IP65-afdekking met de hand.
3. Stel de schuifschakelaar met de hand in op de gewenste instelling - GEBRUIK GEEN METALEN GEREEDSCHAP.
4. Plaats de IP65-afdekking terug.
5. Schakel de armatuur in.
Schakel de stroom uit, sluit de AC-draad aan.

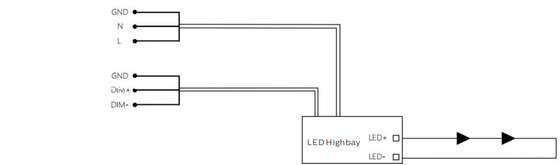

Dimmer aansluiting (Met dimbare driver)
1. Compatibel met 0-10V dimmen.
2. Sluit de draden aan zoals in het bovenstaande diagram.

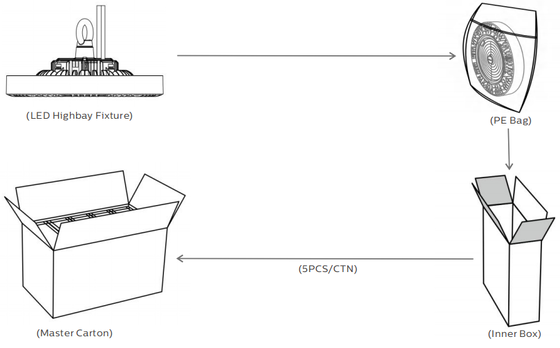

| Vermogen/W Binnenverpakking Buitenverpakking AANTAL/CTN Eenheid N.W G.W/Doos |
| 100 295x115x298mm 615x308x320mm 5 STUKS 2.2Kg 13.9Kg |
| 150 295x115x298mm 615x308x320mm 5 STUKS 2.4Kg 14.2Kg |
| 150 295x115x298mm 615x308x320mm 5 STUKS 2.6Kg 14.6Kg |
Lees alle onderstaande instructies voor installatie:
* Om elektrische schokken te voorkomen, zorg ervoor dat de stroomtoevoer is uitgeschakeld voor installatie.
* De lamp moet worden geïnstalleerd en bediend door een gekwalificeerde elektricien of technicus in overeenstemming met de Nationale Elektrische Code en de bijbehorende lokale codes.
* Pak de lamp voorzichtig uit en inspecteer deze, meld eventuele schade en bewaar al het verpakkingsmateriaal als een deel van het product tijdens transport is beschadigd.
* Als de lamp beschadigd is, gebruik deze dan niet!
Verklaring:
Volgens de Internationale Standaard van LED-armaturen, verklaart DUALRAYS hierbij formeel dat de DUALRAYS LED Highbay Light (UFO Highbay) serie producten alleen mag worden toegepast in een binnen- of semi-buitenomgeving. Ondertussen belooft DUALRAYS volledige garantie voor de producten.
Elke toepassing in een zware omgeving, inclusief hoge/lage temperaturen, hoge vochtigheid, hoge zoutgehaltes, hoge ammoniakgehaltes, etc. is niet toegestaan zonder officiële bevestiging van de fabrikant. Indien er sprake is van verkeerd gebruik, is de garantie niet langer gegarandeerd.
